Como hacer mesa de Fab (1 / 8 paso)

Paso 1: Descargar archivo CAD

Para los que se puede utilizar Grasshopper(Rhinoceros), descargue "fab_table.zip" (hay un archivo Rhino y GH en él, elija uno que necesita).
PRECAUCIÓN: estos datos de saltamontes están versión 5.0.
Agujero para la hoja de acrílico de la tabla superior no está abierto en datos de GH. Es necesario abrirlo utilizando etc y la diferencia booleana.

Para los que no pueden utilizar Grasshopper(Rhinoceros), descargue "fab_table_shopbot.zip".
Usted puede cortar directamente estos datos usando Shopbot u otra máquina de fresado CNC.

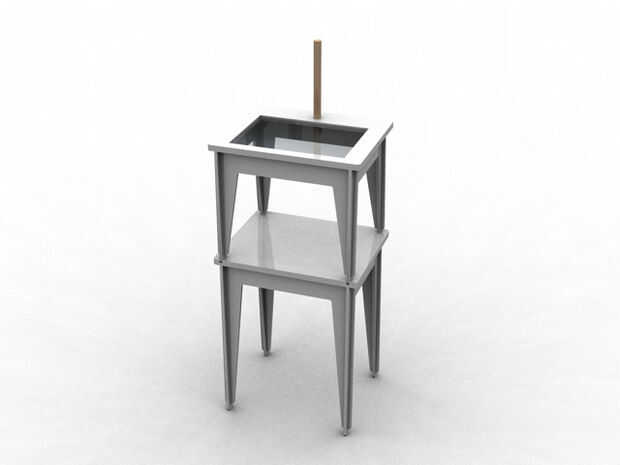

Dimensiones de la tabla es
mesa superior (tabla dimensión y altura): 480 x 600 x 500 mm
mesa inferior: 480 x 600 x 740 mm
hoja de acrílico: 320 x 456 x 6 mm
altura de la parte superior e inferior apilados: 1228mm
altura mínima de poste: 500mm

Accesorio de proyector (Descargar "projector_attachment.zip", incluye stl y GH, elija la que necesite)
PRECAUCIÓN: el agujero para el tornillo se hace basado en JIS estándar. Editarlo para que coincida con estándar de su país.
Cada piezas de accesorio de proyector no está unificado. Es necesario unificar mediante Unión booleana.
