Paso 1: Sección 1 - construcción de la fuente de alimentación regulada de 5 voltios.

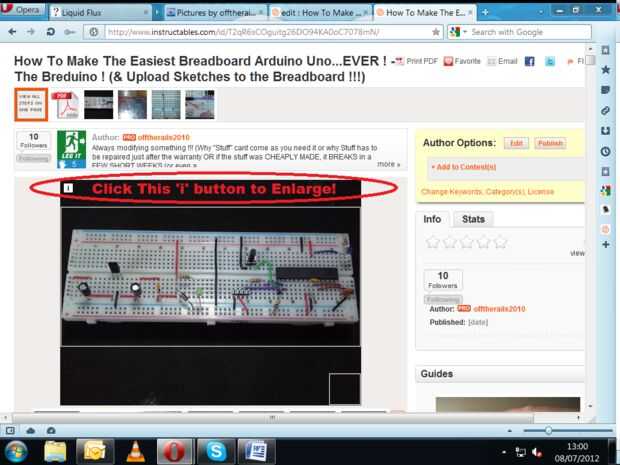

"solía etiquetar todas mis fotos en mi instructables pero parece instructables.com no mostrar todas las notas que adjunto en fotos con ciertos navegadores sólo presentaré algunas notas directamente sobre los cuadros pero hayan las instrucciones principales aquí en este escrito sección pero para aquellos de ustedes que no ve las notas en las fotos o descargar e instalar otro navegador (yo uso Opera y no han tenido nunca un problema ver notas en fotos!) o basta con mirar las notas en esta sección escritos de la guía instructivo he hecho!!!!

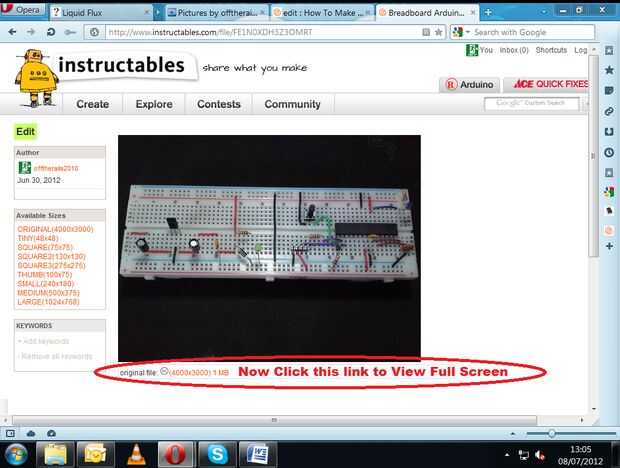

Observar los cuadros cuidadosamente y tome Nota especial sobre los agujeros exactos que los acoplamientos de alambre y componentes van a, seguir los agujeros exactamente contrario, este no funciona, he tomado cuidadosamente las imágenes de resolución más alta posible por lo que no debería ser ningún problema viendo las fotos y si un componente o cable link está siendo bloqueado por otro componente, entonces habrá suministrado unas fotos tomadas en diferentes ángulos para mostrar exactamente que debe ser la colocación de los componentes o enlaces de cable (esto es algo que no estaba en ninguna de las webs que he investigado, lo maldita! jajaja) así que busque los diferentes ángulos de los cuadros como seguirán unos a otros, de manera organizada (im usando diversos cuadros anguladas para que cualquier persona será capaz de ver claramente lo que pasa donde!)
" TAMBIÉN explico cada paso en detalle así que si no quiere leer demasiado solo saltar la lectura y siga las instrucciones de la imagen pero he incluido un montón de información-obtenida de un grande muchos sitios web diferentes así que una vez completamente esta guía de lectura no vendría mal pero si sabes lo que tu hacer no ver esta guía como un insulto a su inteligencia como ive esta reunido para que principiantes como yo puede fácilmente Siga estas instrucciones! "

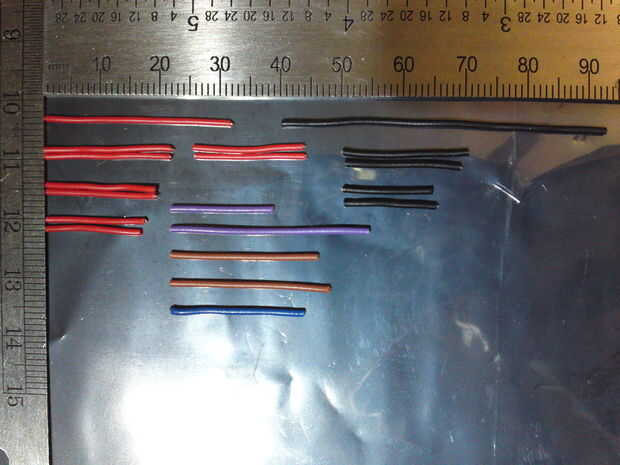

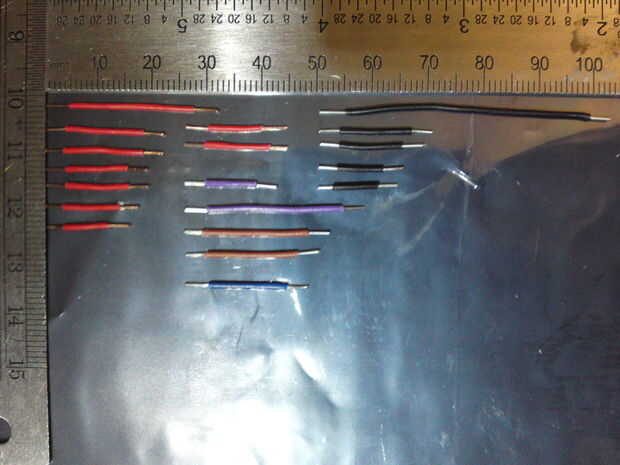

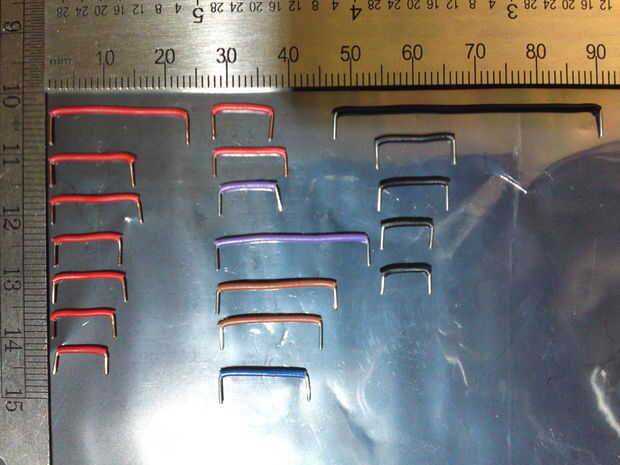

- Ahora, comience cortando algún alambre de núcleo único en diferentes longitudes (o simplemente picarlos como go!) para que tu aventura de protoboard para este proyecto irá un poco más rápido y he incluido un par de fotos con una regla para mostrar todos los enlaces de cable que utilizan para que pueda ver más o menos qué tipo de longitudes son necesarios pero no tengo mi cable une 1-momento perfecto y toma varios intentos para obtener la longitud correcta pero esto es bueno porque sólo significa que con los colores de los enlaces de alambre que has hecho mientras que lo que para este proyecto significa que se pueden utilizar en muchos otros proyectos también en el futuro por lo que costumbre ser un desperdicio para tratar un par de veces para hacer los lazos de alambre!
Después de tener tus enlaces de cable, es hora de empezar!
La fuente de alimentación:
Nota: su práctica muy buena para dejar los colores de 'Poder' de los acoplamientos de alambre negro para el negativo (-) y rojo para el positivo (+) ya que sólo hace vida así que, mucho más fácil más adelante a clara y fácilmente ver que secciones de la placa son específicos de poder (ya sea batería o red eléctrica!)!!!
También usé un poco de alambre verde Single-Core y no en las primeras 3 fotos pero será fácilmente punto lo cuando su uso (para el táctil microinterruptor!)
El cuadro inferior izquierdo (Figura 1) muestra que corte su longitudes de alambre un poco más largos en ambos extremos para que cuando usted tira los tendrás cable bastante desnudo a la ranura en los agujeros de la protoboard, imagen inferior-medio (foto 2) mostrará qué im ladrando en sobre, jajaja y la foto de abajo a la derecha (cuadro 3) es simplemente mostrar cómo tener las curvas en los pedazos de alambre!
Ahora por fin empezamos la fuente de alimentación, jajaja!
Nota: Siempre copia el rojo y alambre negro- colores exactamente - se puede utilizar cualquier otro color para el resto o los enlaces de cable lo que quieras!

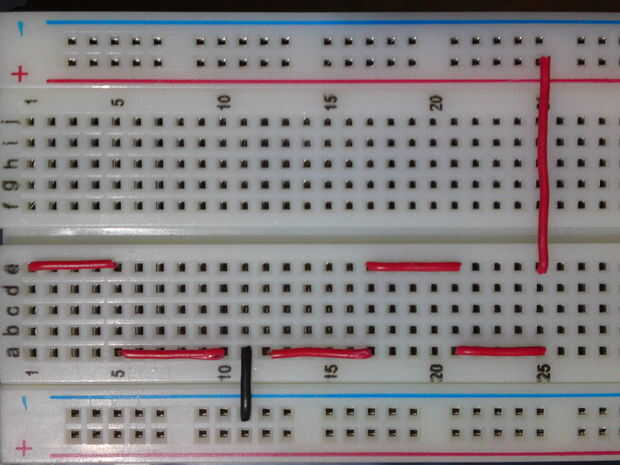

Empezar por mirar la foto de abajo (foto 4)y copiar los cables exactamente - Nota: el azul -negativo-poder-línea en la placa esté en la superior.
Aquí tienes una opción de o bien utilizando:
- El regulador de tensión 5v pequeñas de baja potencia {300mA} TO-92 tipo o
- Otro regulador de voltaje pequeño bajo consumo {300mA} TO-92 tipo 3, 3V
- El TO-220 grande tipo regulador de voltaje de 5v {1Amp a 1.5Amp}.
Reguladores de voltaje usado - por favor mirar en sus hojas de datos para asegurarse de que obtener los pasadores en los agujeros de la derecha para conectar!! L7805CV - 5 v a 1,5 amperios (1500mA) KIA78L05 - 5v @ 0.15A (150mA) - esto ahora se suspende,
MCP1702 5002E - esto ahora se está utilizando para todos los Kits de los, 5v @ 250mA
L4931CZ33-AP - 3, 3V @ 0. 25A (250mA) esto es para 3.3v especial Kits, revise cuidadosamente la hoja de datos para saber que pines son de entrada, GND y salida.

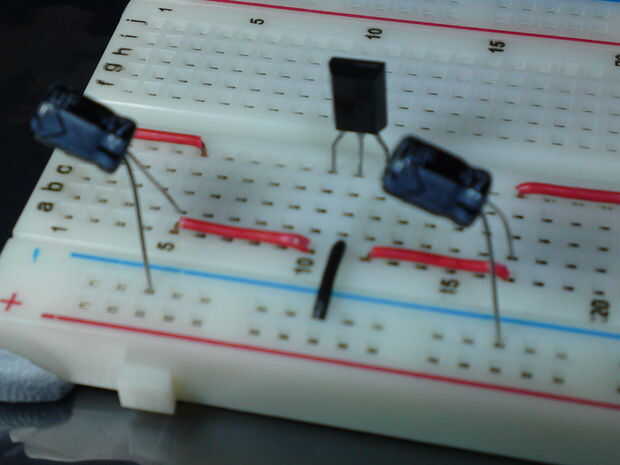

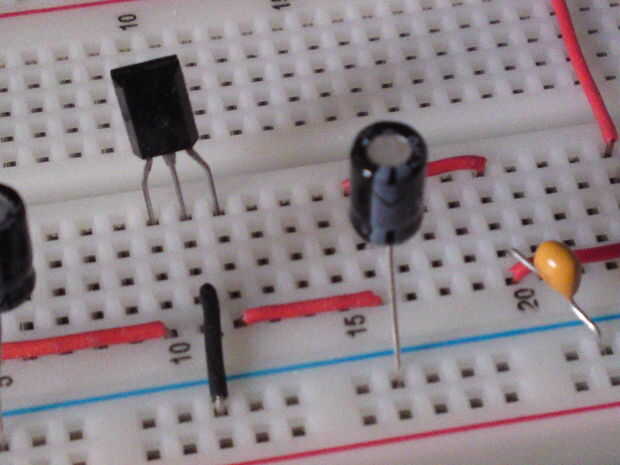

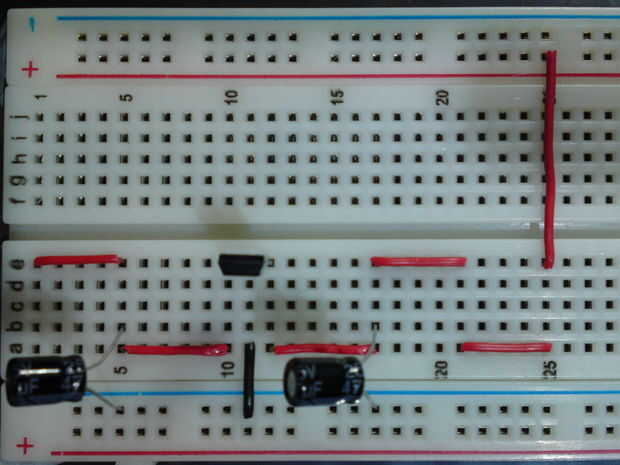

Se necesita: Condensadores electrolíticos 47uF y el 5v regulador de voltaje {Im mostrando la inserción del regulador de voltaje de baja potencia del primero (el KIA78L05) y éste es el tipo de pequeño a-92 } se muestra a continuación (cuadro 5), Observe con cuidado las patas del condensador va en los agujeros correctos, los pierna más corta es el negativo (-) y debe encajar en el riel de alimentación negativo (-) en el protoboard! En cuanto al regulador de 5v Asegúrese de que la parte redondeada quede frente a usted y el lado plano no quede frente a usted, como se muestra en vista la imagen desde arriba! La imagen Below_RIGHT (cuadro 6) muestra las piezas instaladas desde un ángulo para ver mejor que los agujeros se insertaron en las piernas...
Mirando el regulador de tensión en las dos fotos de arriba, de izquierda a derecha las etiquetas PIN son:
Nota y ADVERTENCIA: esto es para el regulador de voltaje KIA78L05, usted debe verificar las conexiones de los pines para el regulador de voltaje se utiliza con los enlaces de la ficha técnica suministrada arriba!
Voltaje de entrada > suelo > voltaje de la salida
(Cable rojo) (cable negro) (cable rojo)

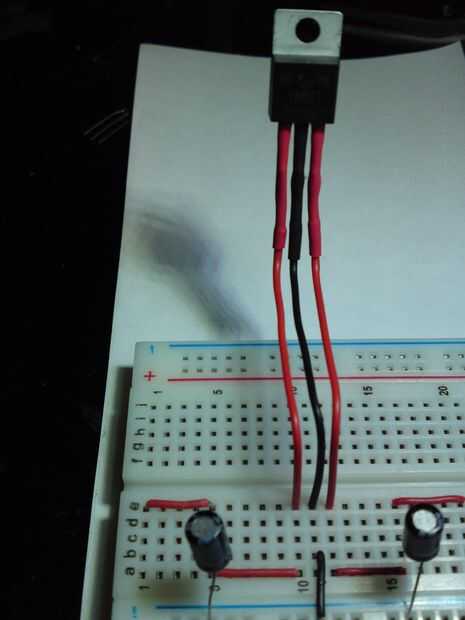

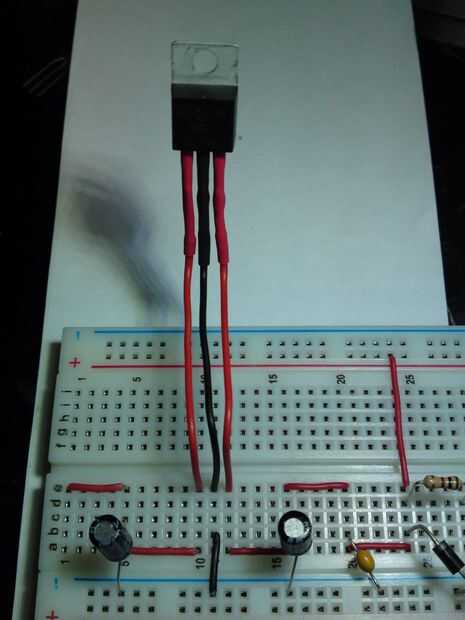

Ahora le mostrará cómo utilizar los reguladores de tensión Tipo TO-220 grande con breadboards sin dañar los agujeros y causando problemas de conexión intermitente que estas más grande tipo reguladores de causan dentro de los agujeros como las piernas son muy gruesas y no diseñados para prototipos de protoboard así que evitar la ampliación de tu protoboard agujeros esto es lo que hago:

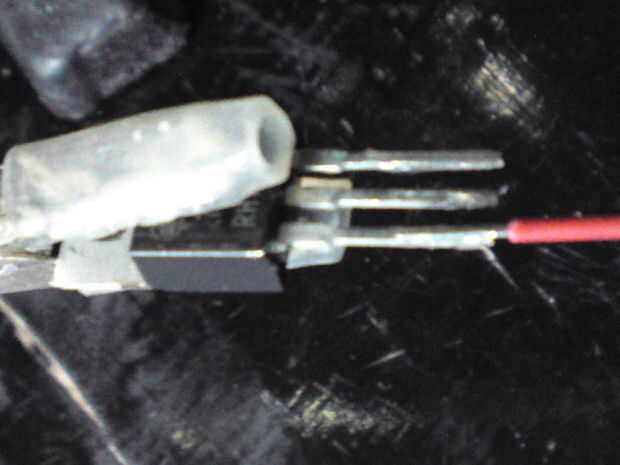

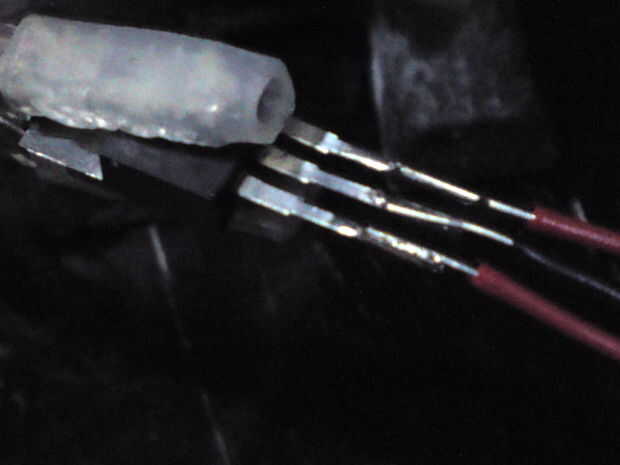

Lo 1 º que hago es soldar algunas piezas cortas de cable single-core en las patas de los reguladores de tensión de tipo TO-220 (asumiendo que usted utilizará este regulador de voltaje siempre exclusivamente con fines de creación de prototipos y no soldar en un permanente proyecto de Arduino para su siempre Dab-útil tener algunas de estas en su inventario de componentes!) y después de soldar uso termo-retráctil para cubrir todos los cables que no quiero crear y bare-metal expuesto cortocircuitos al usar éstos en mi breadboards...

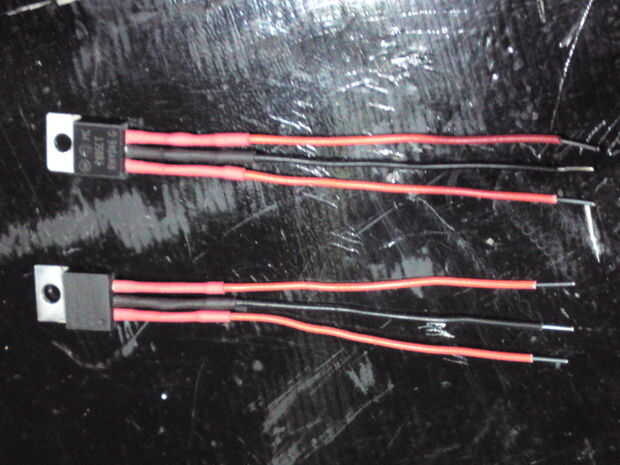

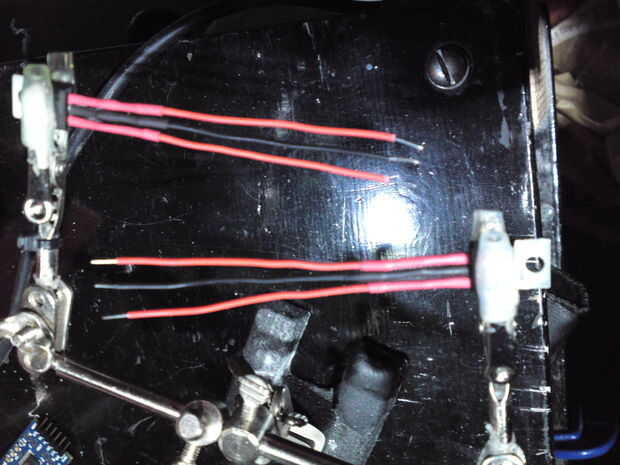

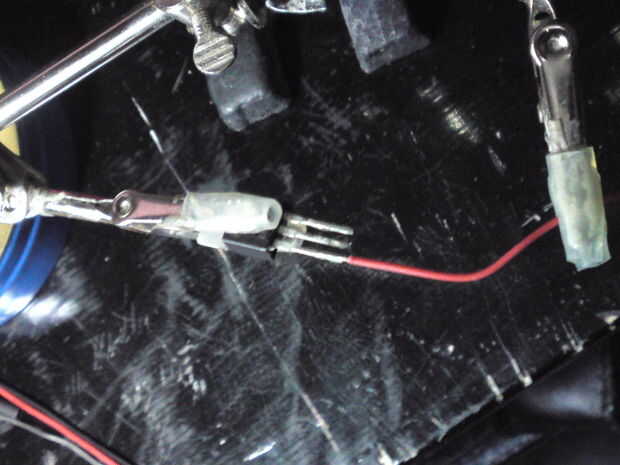

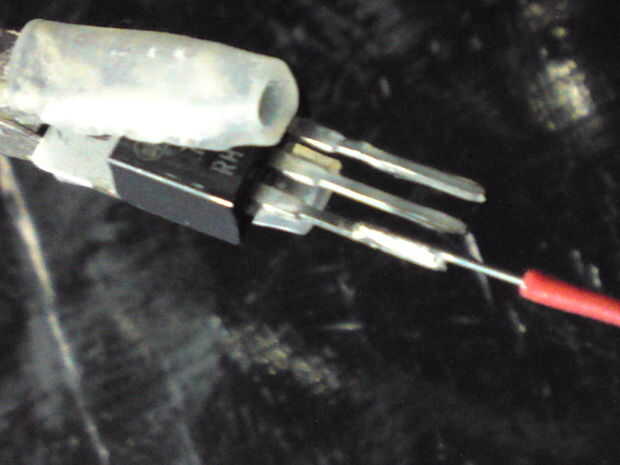

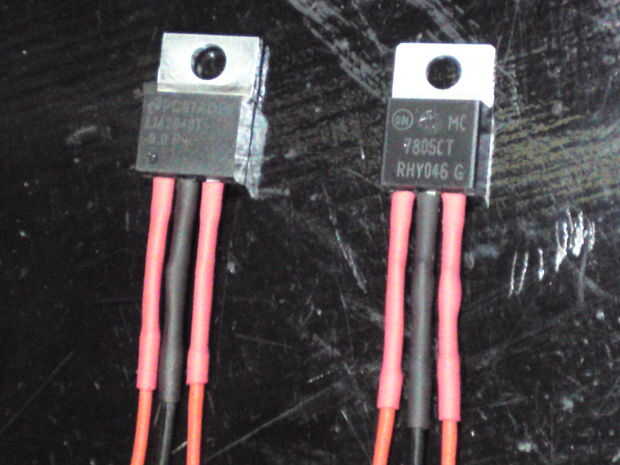

Las fotos de abajo muestran el proceso de soldar los cables a las patas de los reguladores de tensión y uso cables rojos para la entrada y salida de la pierna y el cable negro de la pierna de tierra:
Si lo hace así entonces usted no siempre tiene el problema de tener 'Agujeros agrandados' en sus breadboards y le ahorrará tiempo y esfuerzo desarmar tu protoboard afectan reparaciones! También tuve un par de cosas a la soldadura generalmente mantener una caja especialmente para cosas que necesitan soldadura y espere hasta que tampoco necesite soldar o cuando hay más de 5 diferentes artículos que necesitan ser soldados im que no continuamente sacando mi kit de soldadura como un yo-yo, jajaja
En con el instructable! No.

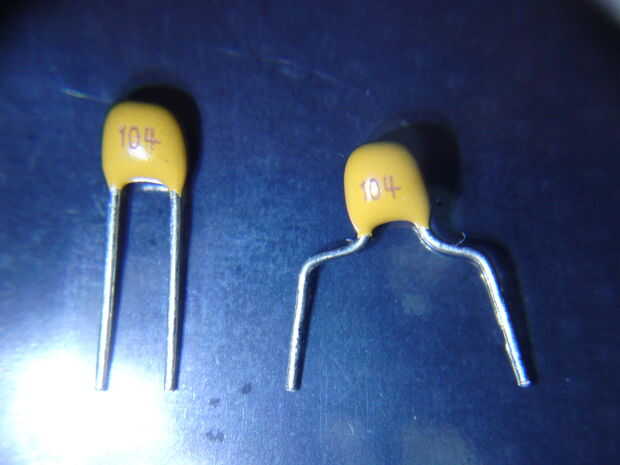

A continuación, doblar sola de la 0.1uF (100nF) condensadores como se muestra en el cuadro pequeño abajo-izquierda (cuadro 7) e insertarlo en cualquier forma en los orificios se muestra en el cuadro 2 abajo-derecha (imagen 8) que le guste pero... Cuando un componente puede ser insertado cualquier manera siempre prefiero tener el lado que tiene la muestra de escritura en y frente a mí, que es solamente debido a sus preferencias personales, su completamente hasta que usted!

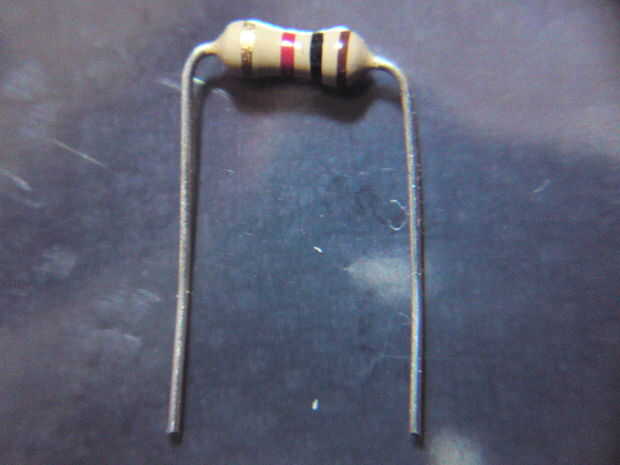

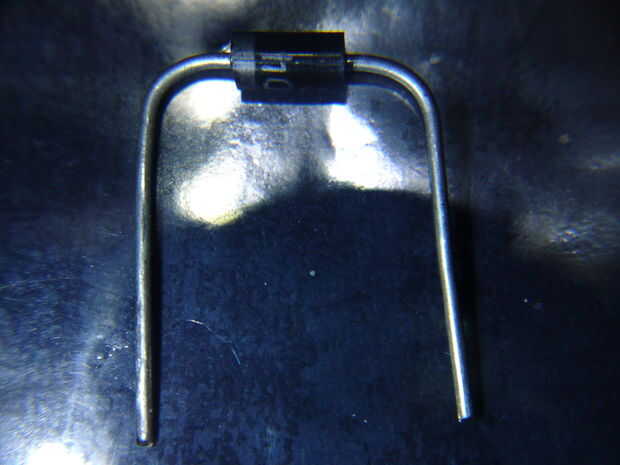

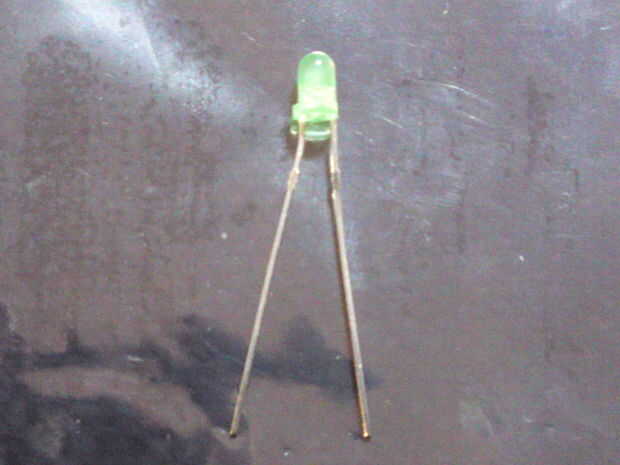

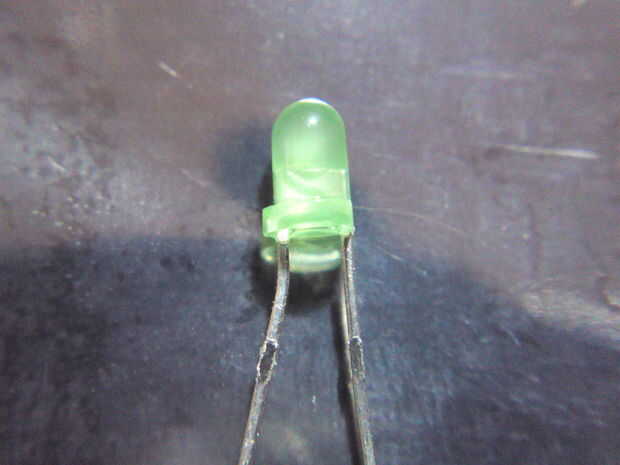

Agarra el diodo 1N4004 y curva como se muestra en el cuadro pequeño abajo (Foto 9) pero prestar especial atención a la raya gris y qué lado su en!!! Esto es añadido para protección reversa de la polaridad! También tomar una 1K resistencia (colores: marrón, negro, rojo, oro) y doblarla como se muestra en el cuadro pequeño 2 º a continuación (cuadro 10) y agarra el LED verde y observar de cerca tiene una muesca plana en un lado como se muestra en el cuadro pequeño 3 º a continuación (cuadro 11), este es el lado del cátodo o menos (-) lado (negativo) y la pata más larga es ellado del ánodo más (+) , esto como se muestra en la imagen pequeña 4 º por debajo de la curva (cuadro 12)... (Ahora si quiere mantener el recuento de piezas tan bajos como sea posible te puede elegir no utilizar la resistencia K LED o 1 en este paso)

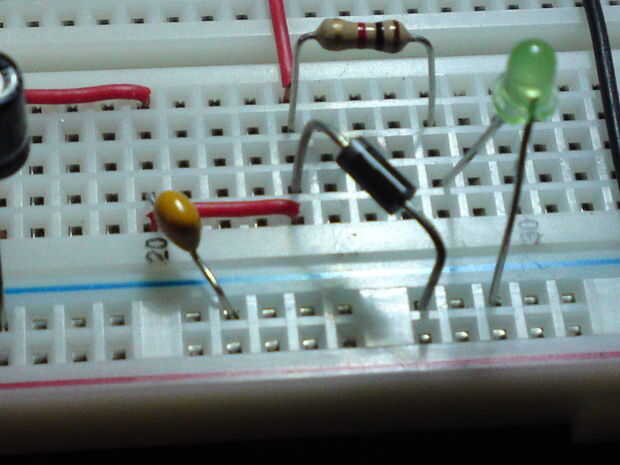

Una vez que se han preparado estos 3 componentes, insertar como se muestra a continuación: (cuadro 13)

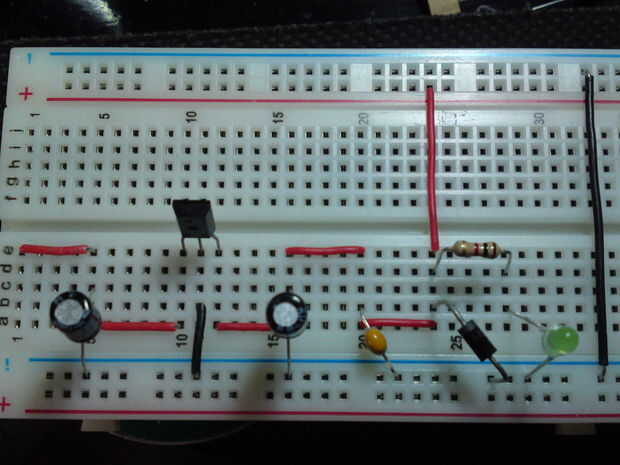

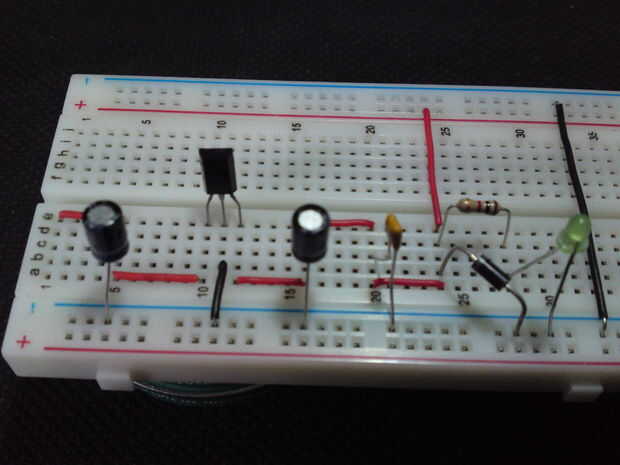

Cuadro 14 muestra la sección recién terminada que aparece justo después de la partida, La fuente de alimentación de arriba!
HECHO!!!!!! -Tomar una pausa como usted a completado La sección de alimentación de esta guía! Pero espere!
Antes de continuar cualquier otra debes probar esta sección y asegúrese de que funciona antes de continuar y Antes de agregar más componentes en caso cometió un error, y si lo cometió un error sería mejor corregir aquí y ahora sin daño venir al precioso Microcontrolador ATMEGA328P-PU como su no ha instalado todavía, después de todo, cuando has instalado el ATMEGA de la viruta te realmente no quieren saltar poniendo demasiada tensión a través de ¿te??? No. No creo, jajaja!
Recuerde que este microcontrolador tiene una Entrada de voltaje máxima de sólo 5,5 voltios (un rango de 1.8v a 5.5v sólo) por lo que cuando el uso de un regulador de voltaje que estaría utilizando cualquier cosa, desde un 9 voltios a 12 voltios de la fuente de alimentación de entrada si ser de la red eléctrica o una batería Pack y que esto sería matar al instante microcontrolador ATMEGA328 preciosaPU P que tiene el Arduino UNO Bootloader cargado sobre él dejando su Breduino sin un funcionamiento del cerebro! So...

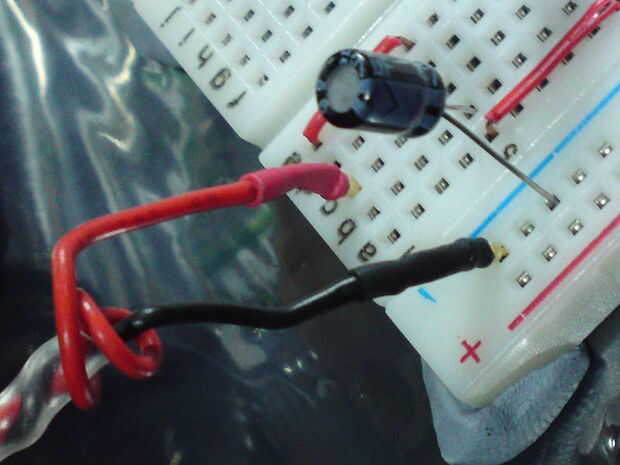

Agarra a su fiel DMM (Digital Multi Meter) y probar la tierra y la pata de salida del regulador de voltaje para asegurarse de que está produciendo de hecho hasta los 5v que necesitamos! Necesita conectarse a una batería o un adaptador de red (también conocido como Wall-Mart, jajaja) a su protoboard de potencia Pero no se como usted normalmente estaria - observar el cuadro a continuación (cuadro 15) y aviso donde más (+) {cable rojo} está siendo conectado a! - no la línea de alimentación de la placa!

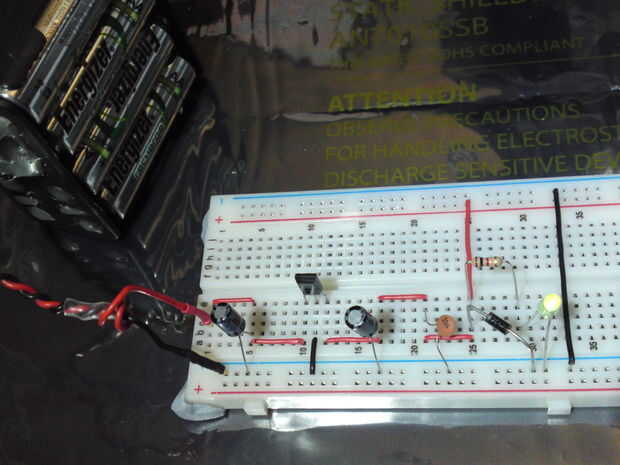

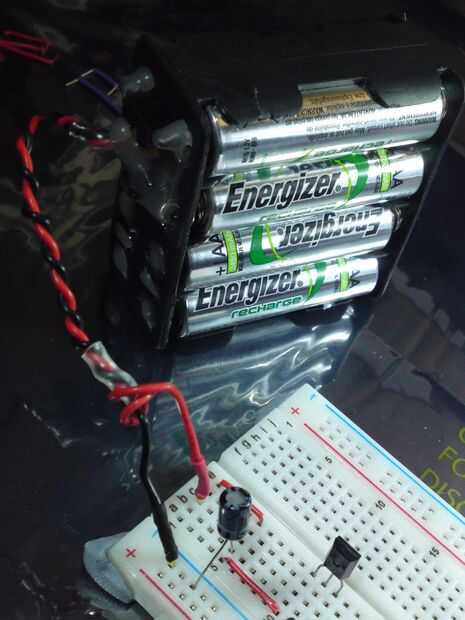

Como se puede ver en la imagen abajo (cuadro 16) estoy usando una batería de 8 pilas recargables de Energizer (1,35 voltios por batería cargada, aprox, para ser usado 10,8 voltios batería - bien dentro de una tolerancia recomendada para el regulador de voltaje para que no pierda mucha eficacia debido a que se sobrecalienta porque si una tensión más alta es bombeada en el más tensión se alimentan a estas cosas - menos eficientes pero no pueden decir que no hacen su trabajo correctamente de suministro de 5 voltios, no no no, sólo que desperdician energía en forma de calor, un voltaje más alto = más calor producido por estas cosas = energía desperdiciada como calor y un drenaje más rápido batería!)

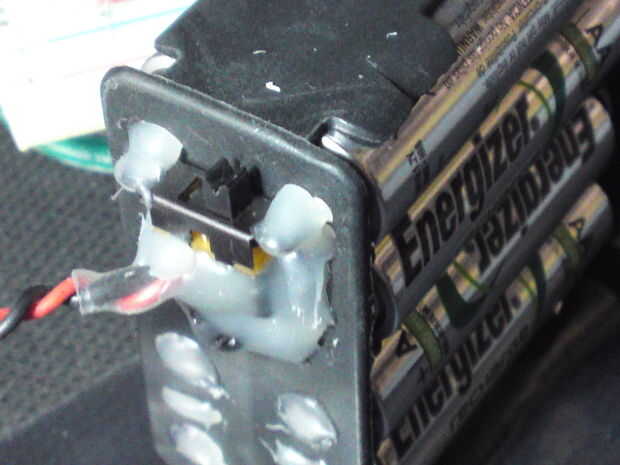

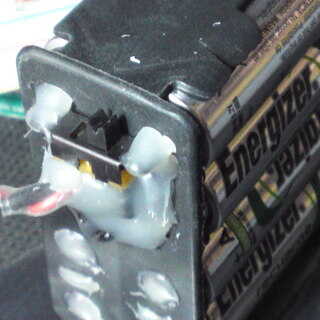

También se puede ver en la imagen abajo (imagen 17) que he añadido un interruptor SPST de Deslice mi batería porque me gusta introducir los cables en mi breadboards y no alimentar cualquier mis componentes hasta que me he Tripple-Checked todo lo he hecho hasta ahora porque...
me han dicho por los más bien-conocedores expertos de electrónica que tienen doctorados y más de 20 años pena de educación y experiencia en electrónica que también a veces conseguir cosas mal por no tomar las precauciones y doble control e incluso TRIPLE comprobación su trabajo antes de encender para arriba cualquier circuitos para que de razón por la cual el interruptor está en todas mis baterías así que puedo conectarlo todo y compruebe todas las conexiones de mi gustan :
- ¿Asegúrese de que la Polaridad de los condensadores electrolíticos es correcta?
- ¿Asegúrese de que el 1N4004 diodo de protección de banda es correcta?
- ¿Asegúrese de que el LED cátodo (-) se coloca correctamente en el (-) está correctamente colocado en el (-) alimentación de placa carril?
- ¿Asegúrese de que el Regulador de voltaje está sentado correctamente?

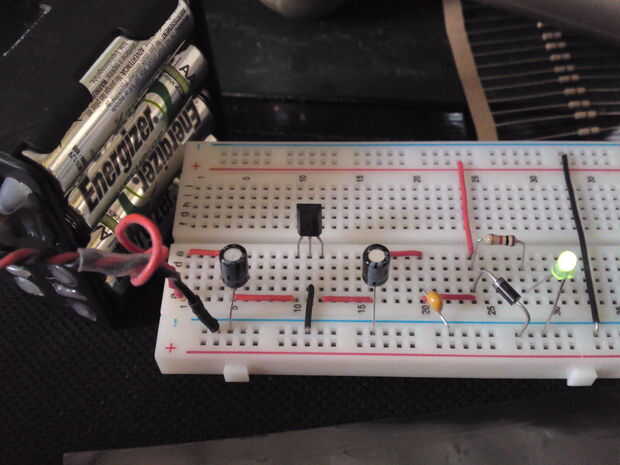

Y si las respuestas a las comprobaciones del componente es Sí Sí Sí Sí, después del tirón el interruptor en mi batería y... YAY!!! Revisa el cuadro a continuación (cuadro 18) ver el LED verde de vida y decirle que la sección 1 de esta guía es completa!
Está bien lo miembro compañero instructables, abqlewis, suavemente me recordó que en mi la magnitud de las explicaciones y rigurosidad que había olvide de añadir un enlace de cable que conecta la energía positiva superior carril de la placa con el riel positivo inferior de la placa, sin este cable corriente viajaría por el microcontrolador para llegar a cualquiera de los componentes que se enganche hasta que los pines del Atmega pero con este cable link en lugar alguno de los componentes tenga su la energía de la energía compartida de los rieles de la protoboard y no confiar en conseguir el poder a través del microcontrolador, esto habría sido para luz media proyectos como proyectos de LED y bajo consumo pero nada pesado habría puesto una tensión sobre el chip...
A continuación, la imagen izquierda de abajo es donde esta página del instructable terminado y la imagen de la derecha está el enlace de cable rojo positivo en su lugar conectar los carriles de alimentación superior e inferior (muchas gracias por la abqlewis de captura!)
Ahora usted puede tomar un descanso rápido
Carry on into: Or
Sección 2 - el microcontrolador ATMEGA328P-PU! Volver a introducción
