Como hacer escudos personalizados para sus microcontroladores (5 / 8 paso)

Paso 5: Cómo hacer un escudo de Proto

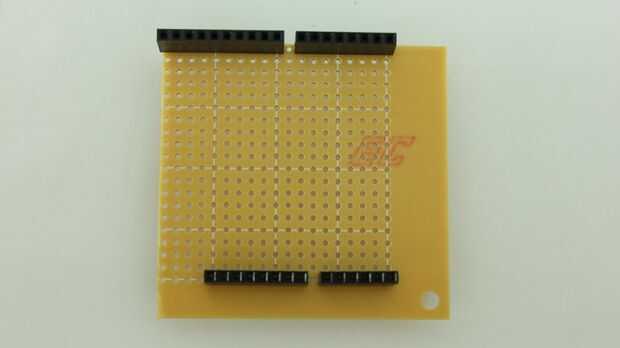

Un escudo de proto es el tipo más básico de escudo. Esto es, esencialmente, sólo una placa de circuito simple con un conjunto de pines jefe adjunto.

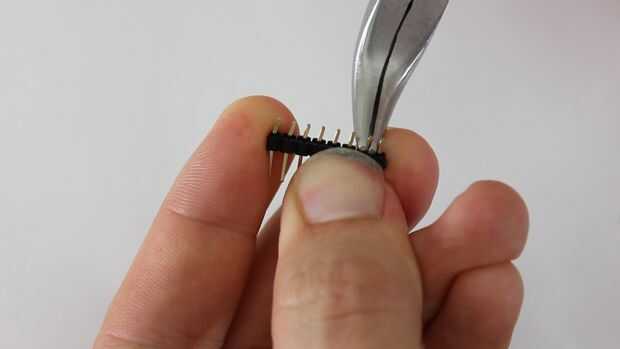

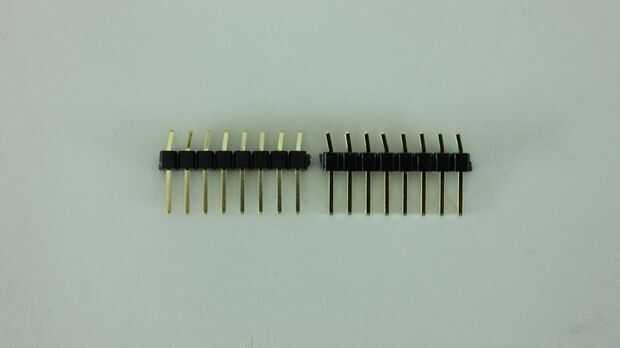

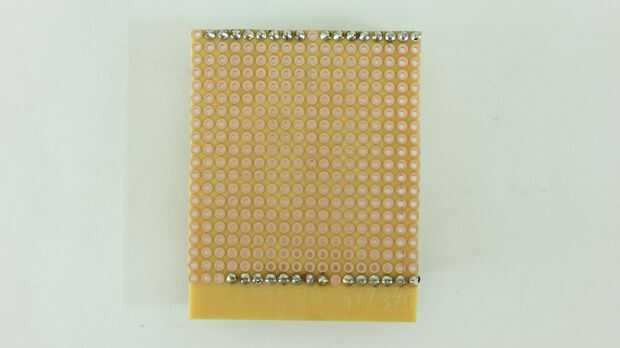

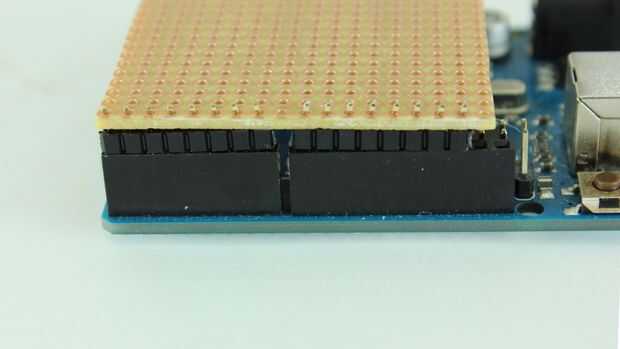

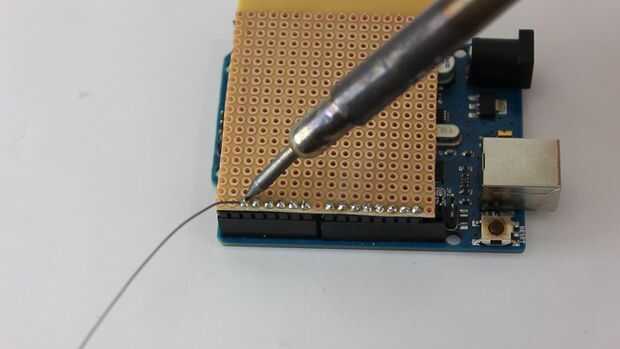

Sólo necesita hacer una modificación de las patillas de la cabecera antes que soldarlos a la placa de circuito. La mayoría de los agujeros de perno en el Arduino tiene el espaciado estándar 0,1 pulgada entre cada agujero. Sin embargo, esto no es cierto el espaciado entre pines 7 y 8. Este espacio es un poco más pequeña. Para compensar esto, usted necesita doblar cada una de las patillas ligeramente. Doblando las patillas que puede hacer la parte superior coincida con el espaciado estándar de 0,1 pulgadas en el perf board y las partes inferiores coincidan con el espacio más pequeño en el Arduino. Para pins macho jefe, tienes que doblar la parte superior de cada pin. Para apilar los pernos encabezado tienes que doblar los fondos de cada pin. Para asegurarse de que todo alinea correctamente, recomiendo insertar los pines del Arduino antes de soldar.

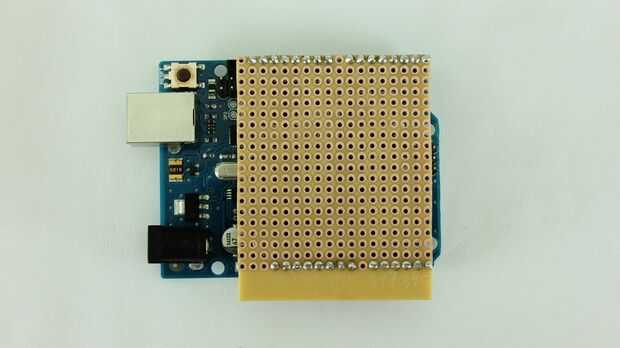

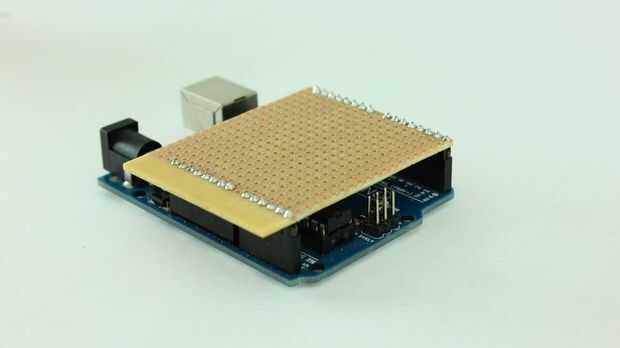

Una vez terminada su protoshield, puede añadir piezas y construir cualquier tipo de circuito que desee.
