Cómo hacer empalme de ranura. Hice en TechShop

objetivo:
A la práctica en la fabricación de Junta de ranura en T.
Para recrear el humano proyecto trampa de ratón mediante empalme de ranura en T.
Para utilizar el mínimo número de conjuntos de perno y tuerca.

Procedimiento y diseño:
Usé Corel Draw para bosquejar y dimensión todos los seis lados.
Pongo los dedos en el extremo así que tendría menos esquinas.  El menor número de esquinas, menor la posibilidad de rotura.
Para la parte delantera y posterior, puse un dedo en la parte superior y 2 dedos en la parte inferior.

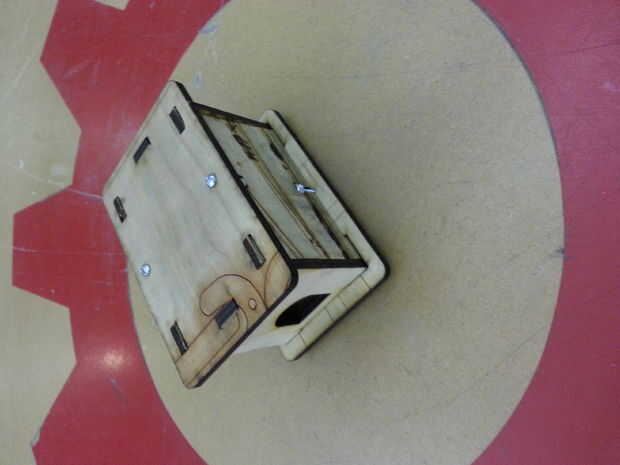

El menor número de juegos de tuerca y el perno es 4 sets como se muestra.
Usé madera de desecho desde el depósito de chatarra construir mi prototipo.   La dimensión utiliza se significan para acrílico de 1/4".

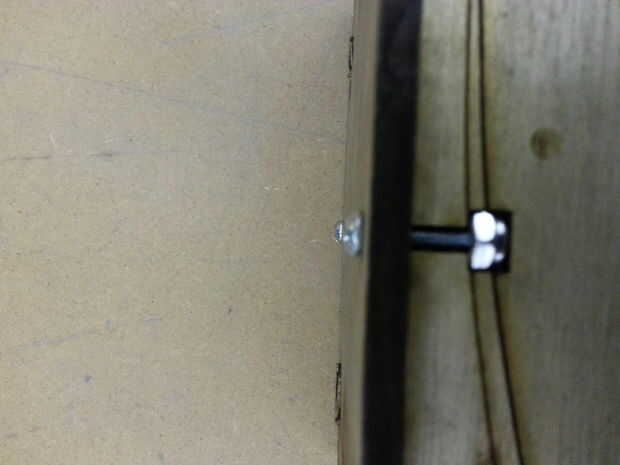

Las especificaciones de la tuerca y el tornillo son los siguientes.
Compré y 100 juegos de estos y para la mitad del precio normal en Ace Hardware.

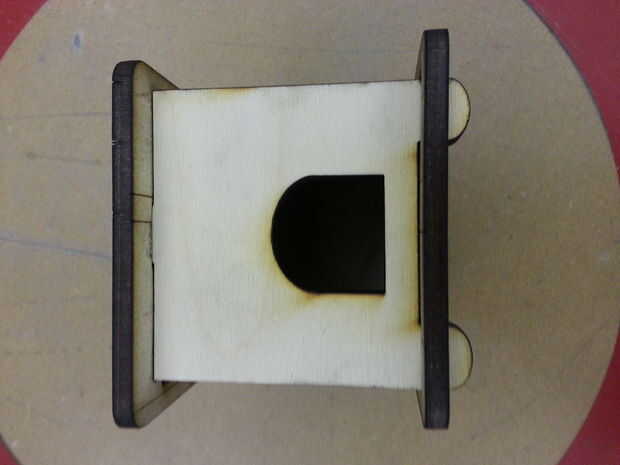

He añadido las piernas para que la cabeza del tornillo de la parte inferior no rayar la superficie de la mesa.
No, completé la trampilla pero desde este instructable prioridad y el enfoque actual en la fabricación de caja de empalme de ranura.

Voy a añadir archivos de Corel Draw, una vez que corregí un par de posición del agujero que son ligeramente (~ 1mm) apagado.  Gracias por su visita.
