Paso 4: circuito
Estudié unos circuitos. Esperaba hacer mi circuito en una sola pila de botón, un 1.5 o 3v. Esto me llevó hacia los circuitos flip-flop del transistor. He probado unos cuantos circuitos diferentes en vano antes de que mi impaciencia me empujó a la 555.
Tenía la esperanza de hacer un circuito que sería flash LED de 50-100 ms por cada segundo, para que el internet funcionaría durante semanas en una batería.
En la elección de los 555, hubo dos compromisos. En primer lugar requiere dos pilas en lugar de uno (el 555 requiere un mínimo de 5 v). En segundo lugar yo sería capaz de hacer un corto flash para la vida de la batería de larga duración ya que el 555 no permite una salida de baja más de la salida en alta.
Lo siguiente es opcional:

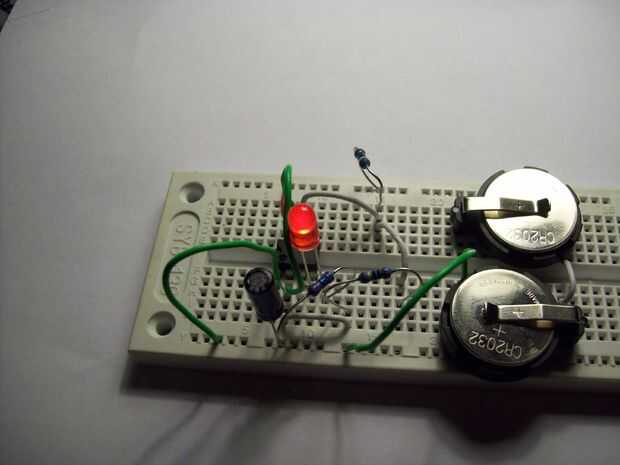

Que el prototipo del circuito en un protoboard.
Jugaba con resistencias que tenía a mano. Usando dos resistencias de 1 mega ohm me dieron un tiempo de aproximadamente 0,7 segundos baja y alta de 1,4 segundos.
Viendo el clip de The IT Crowd, el período de tiempo parece ser largo, así que este circuito es probablemente más preciso para el show de TV que mi idea de corto-flash.
Si no has hecho mucho electrónica y creación de prototipos puede ser un muy buena idea, lo que le permite cambiar componentes y jugar como quieras. Imaginar el circuito de soldadura juntos y, después de encontrar su no funcionamiento, descubrirlo podría han sido resueltos en la fase de prototipo cuando fácilmente podría cambiar las cosas.
Luego soldar el circuito de la veroboard. Una herramienta no mencionada hasta ahora es un cortador de pista de la veroboard. Se trata de un cruce entre un destornillador y un drillbit, utilizado para cortar las pistas de cobre veroboards (necesario cuando DIL en fichas). Estos son, en mi opinión, demasiado caro, así que sólo usé un drillbit con mis dedos.
Yo ya había utilizado una sección de la placa perforada para otro proyecto en curso, por lo que espetó apagado tanto como sea posible, que probablemente no fue suficiente. Como se puede ver en mis fotos, es todo un poco apretado.

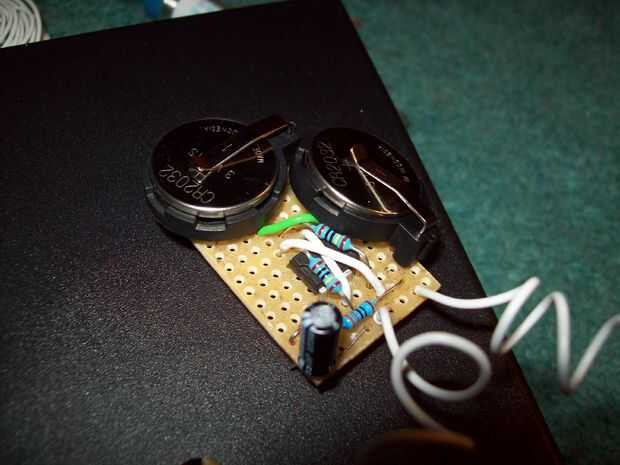

Estoy bastante impresionado cómo compacto que conserva las piezas principales del circuito. El problema principal era, como usted probablemente puede ver, los titulares de CR2032, sangrienta grueso y encajaban tan felizmente (había espacio suficiente para uno pero el segundo no fue tan feliz. Tengo finalmente sin embargo).
Como se puede ver en mis fotos, que no he mostrado la parte de abajo (pista de cobre) del circuito. Eso es porque es un monstruo que no debería ser privado a ojos indiscretos.

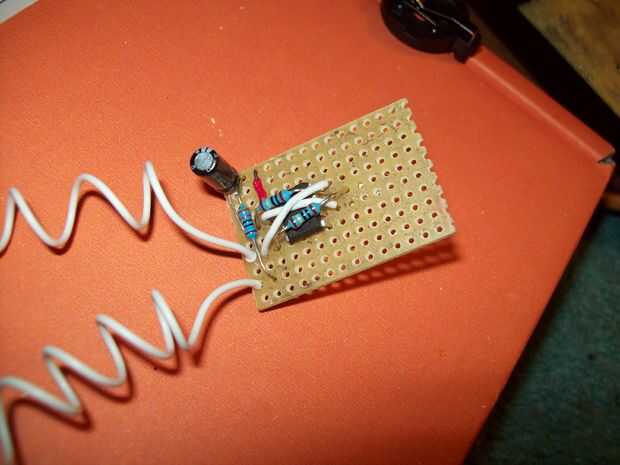

Además, los cables, veas, son rizados. Estos son para conexión para el LED se sueldan entre el pin 3 de la 555 (el pin de salida) y la resistencia (que va al riel negativo, utilizado para proteger el LED).
Yo les he rizado envolviéndolos alrededor de un lápiz. Lo hice para que sean más flexibles y fáciles de tratar.
