Paso 13: Montaje de la caja eléctrica
Vamos ahora a poner todo de la electrónica en la caja.
Coloque el Arduino con el protector de la onda de Adafruit cerca del frente de la caja, con el mando volume meter por el orificio de la perilla de volumen. El objetivo aquí es hacer esto tan cerca de la parte delantera de la caja como sea posible. Use un marcador para marcar la ubicación de donde el Arduino que terminan siendo. Luego sacar el protector de la onda de Adafruit y atornille el Arduino con 4 tornillos pequeños. Destornille la perilla de volumen desde la pantalla del Adafruit Wave, confía en mí. Vuelva a colocar el protector de la onda de Adafruit Arduino Uno. Uno es el protector de la onda de Adafruit, deslice el botón a través de la ranura de la caja y en el potenciómetro. Tornillo en el lugar, una vez colocado el mando correctamente sobre el rectángulo de busca eje.
Salida de audio
Inserte el cable macho a hembra 1/8" audio en el protector de la onda de Adafruit. Empuje el extremo hembra en el orificio situado en la parte posterior de la caja, en la parte inferior. Debe quedar ceñido. Vamos a hacerlo más seguro más adelante.
Poder en
Inserte el enchufe hembra en el orificio situado en la parte posterior de la caja, en la parte superior derecha. Es el orificio que se encuentra lejos de los otros agujeros.
Palanca de alimentación principal

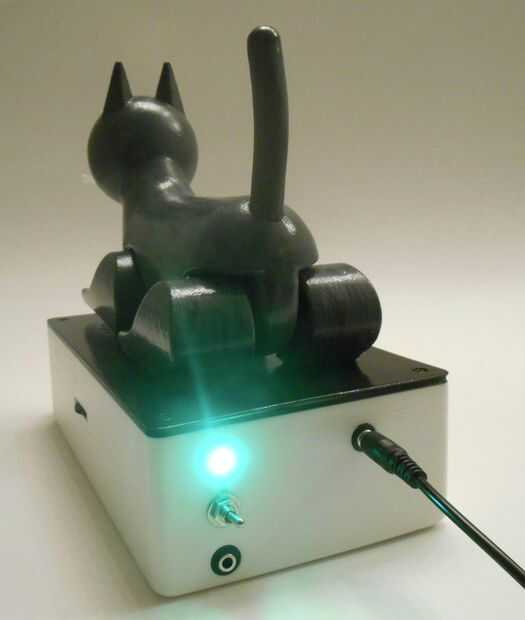

Soltar la tuerca del interruptor de cambio ON/OFF y colóquelo en el orificio central en el lado izquierdo de la parte posterior de la caja. Ver la imagen adjunta.
Indicador LED de alimentación principal
Finalmente, empuje verde de 5mm LED en el agujero restante en la parte posterior de la caja. Sí va a ser apretado. Esto es una gran cosa.
Alimentación de Arduino en
Inserte el enchufe macho en el poder de Arduino en el enchufe.
Mantiene permanentemente en las conexiones en la parte posterior
Aplique silicón ( en el interior de la caja ) para asegurarse de que la mujer corriente en enchufe y el audio hacia fuera el enchufe, no se mueve. Apliqué una cantidad generosa para obtener un área de excelente cobertura. El método puede variar de los míos aquí. Como dicen, hay muchas maneras a un gato de Dubstep de la piel: P
Instalación de tablero de pan
En este punto puede hacer que el tablero de pan en el cuadro, que es lo que terminé haciendo, o usted puede atornillar. Si usted encuentra que se bambolea alrededor de la caja, entonces recomiendo a tornillo abajo.
Instalación de los altavoces
Doble la parte de la tapa/del altavoz para que el altavoz puede insertarse y así mantiene en su lugar. Sin embargo, lo que aún agitan allí un poco. Por lo tanto, cortar algunos trozos pequeños de 2mm espuma gruesa de la cinta y adherir entre el altavoz y el soporte de plástico. La distancia es sólo como 2mm, por lo tanto, no necesita pila de ellos ni nada como eso. Seguir añadiendo en hasta que el altavoz no se mueve cuando se agita el componente tapa/altavoz.
