Paso 3: Corazón 1: el circuito E-Textiles

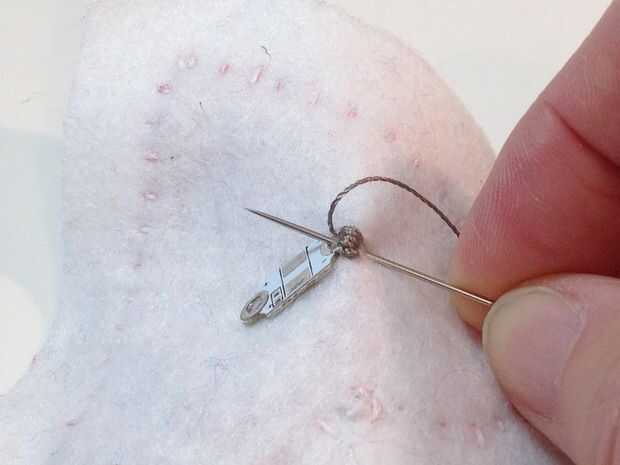

Tenga en cuenta que el LED quede en el agujero en la tela y no se puede ver como que la puntada.
Tenga cuidado para asegurarse de que sus puntos sólo a través de una capa de tela y no se puede ver en el lado derecho (ver imagen 7).

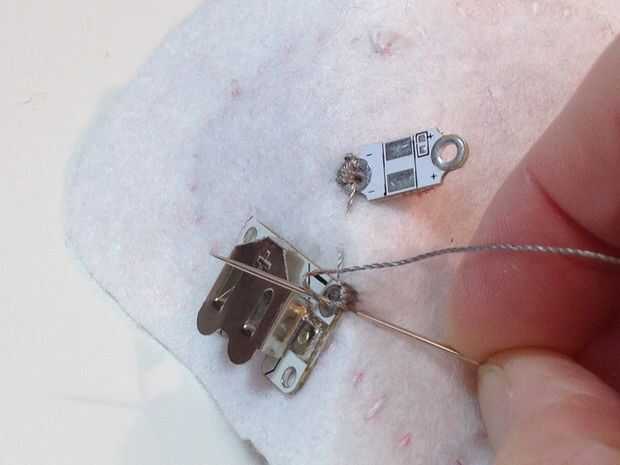

Coloque el soporte de célula miniatura a lo largo del borde del corazón como se muestra en el patrón de papel. Puntadas desde el lado negativo del LED para el lado negativo de la célula titular con puntadas pequeñas de funcionamiento y luego suturar el lado negativo de la célula titular en su lugar.
Tenga en cuenta que el titular de la célula tiene 4 agujeros, pero sólo los con el ribete de plata se utilizan en el circuito. Los otros agujeros son simplemente para añadir estabilidad. Nota que la celda debe ser de fácil acceso para cambiar así que asegúrese que el lado abierto de la célula titular es hacia fuera hacia el borde del corazón. Compruebe sus funcionamiento puntadas no pasar para el lado derecho de la tela como debe ser invisibles (ver imagen 8).

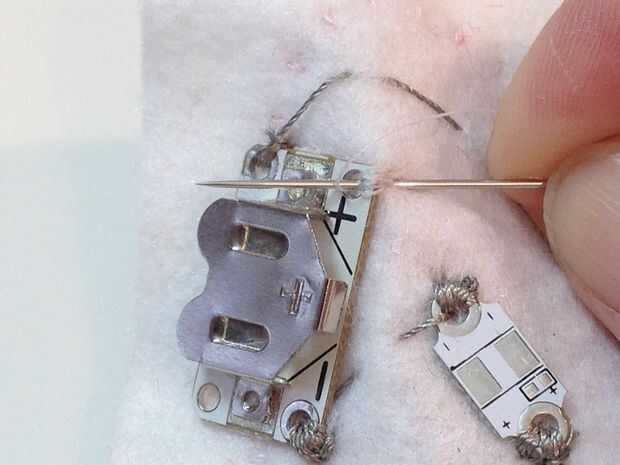

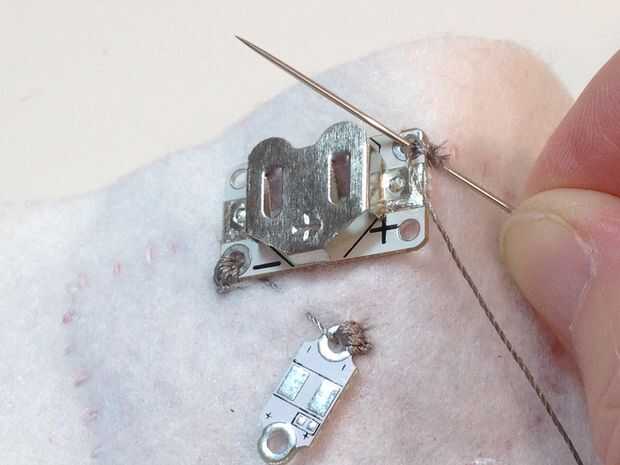

Usando un nuevo hilo conductor, suturar el lado positivo del célula titular a la tela.
Una vez más, asegúrese de que las puntadas no pasar para el lado derecho de la tela (ver imagen 9).
Puntada ejecutando puntadas en el lado opuesto del corazón donde se sentará el interruptor de imán (uso el patrón de papel para ayudarle a conseguir la posición correcta).

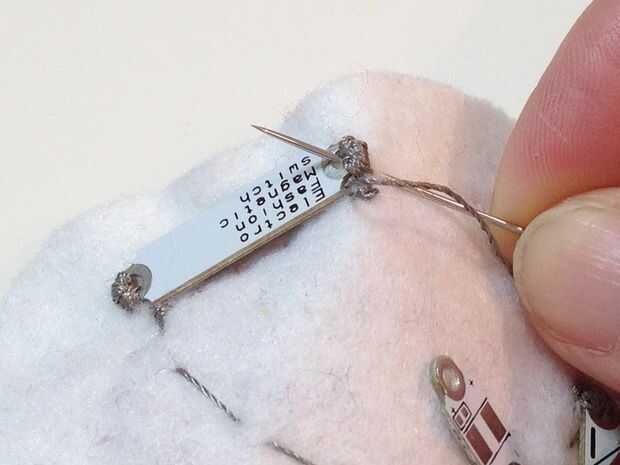

Suturar un lado del interruptor de imán a su posición, asegurándose de que el imán se enfrenta a la tela (no importa cual agujero coser a través de la primera).
Una vez más, asegúrese de que las puntadas no pasar para el lado derecho de la tela.
Tenga cuidado para asegurarse de que los lados positivos y negativos del circuito no toquen (ver imagen 10).
Usando un nuevo trozo de hilo conductor, suturar el segundo lado del interruptor de imán para la tela (ver imagen 11).

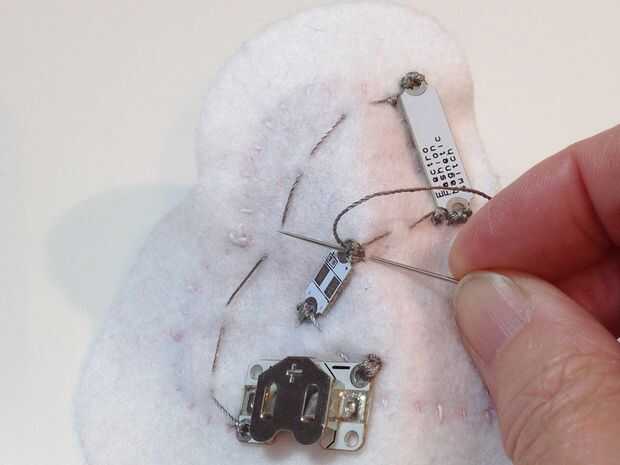

Usar puntadas pequeñas de funcionamiento para llegar al lado positivo del LED y suturar en su lugar (ver imagen 12).
Utilice hilo de coser normal para coser los otros 2 agujeros en el soporte de la célula al tejido.
Estos son orificios de estabilización y no forman parte del circuito (ver imagen 13).

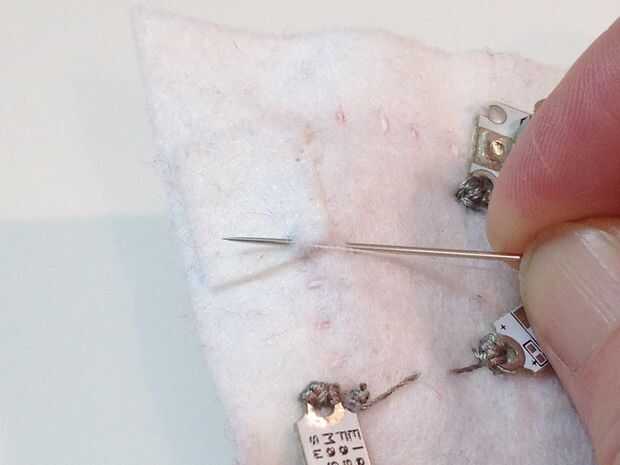

Corte un trozo pequeño de fieltro y coser al borde de la forma del corazón, dejando el borde exterior (véase patrón de papel para la dirección).
Esto es donde el imán se colocará (ver imagen 14).

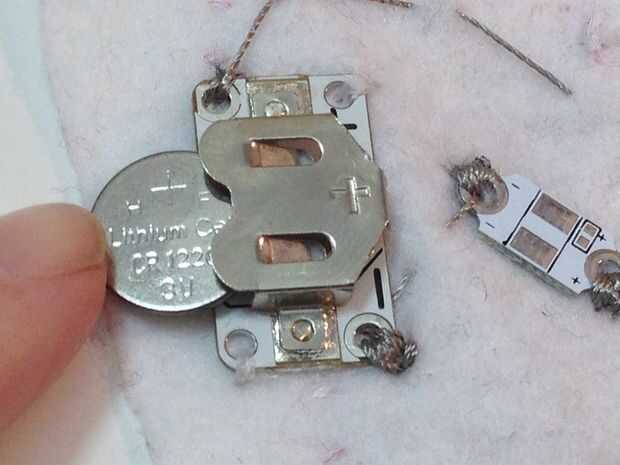

Deslice la célula en el soporte de celular para verificar que las obras del circuito (Coloque el imán suelto el interruptor de encendido) (ver imagen 15).

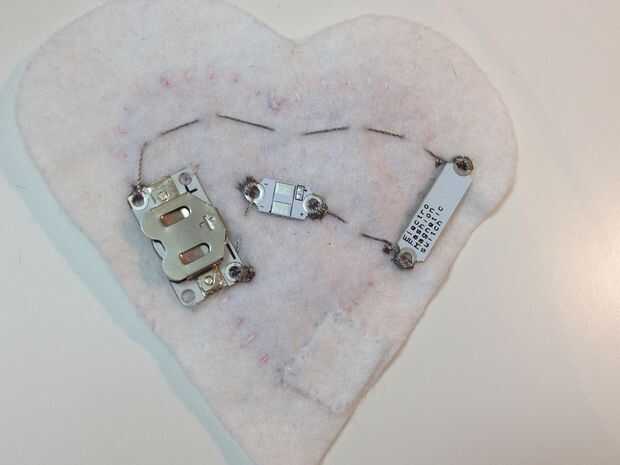

Esto es lo que debe mirar la parte posterior del corazón 1 como (ver imagen 16).
