Paso 2: Juntándolo!
Para entrantes o como...
Paso 1) Haz tu base sea cual sea su hizo de y junte su MOT en él dos o tres si tienes dos ponga tres lado a lado sin tocar, y uno frente a ellos, si tiene dos solo ponerlos lado a lado sin tocar unos a otros. luego atorníllelos en el tablero para sujetar en su lugar.

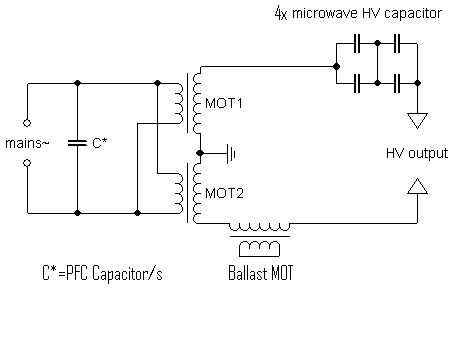

Cable de paso 2) el interruptor, interruptor y el enchufe que va a red juntos. "Caliente" o "en vivo" cable de red debe conectarse en serie con el interruptor, luego a su conmutador, entonces a usted PFC condensadores pero mal cubierta el PFC más adelante. Entonces el neutro va directo a la PFC, y por último el suelo o línea de tierra se conecta directamente a la conexión de tierra de tu MOT y si tienes algo de metal Eg. la caja del interruptor, la tierra!
Corrección de factor de potencia paso 3). sus condensadores de corrección de factor de potencia estará en paralelo con su Live y empezar a líneas neutras, neutrales por un lado y vivir por el otro, luego a su MOT para mi PFC en lugar del motor condensador im usando 3 MOC en paralelo con la red conectada a mi MOT.
Paso 4) conectar el MOT. Primero apagado encender un MOT necesita identificar la bobina primaria. la principal probablemente estará en la parte inferior cerca de una placa base. y tienen dos conexiones de terminal de pala al lado de uno a, con alambre más grueso y menos. ahora para conectarlo. ahora si su solo MOT puede conectar la tensión en el primario de cualquier manera. y va a trabajar bien. Pero con dos MOT tendrás la entrada en paralelo y en fase, tan vivo se conectarán al mismo lado en ambos MOT para que la fase en que permiten arcos para ser dibujados algo luego cortas ráfagas de fuego.
Paso 5) la salida de cableado. Primero necesita identificar los devanados secundarios, el secundario es obviamente que no es principal ya que hay sólo dos bobinas. su conseguido alambre más fino y es mucha. Hay dos partes a él. el alto voltaje que es una conexión de terminal pala solo en un lado o el otro. y luego de tierra que esté conectado a tierra a la base metálica del transformador sí mismo. así que si usted enciende un MOT y conecta el transformador del voltaje conexión arco. Bueno ahora Conecte uno de la pala de una MOT y conecte a la base de la próxima ITV, esto los pone en serie por consiguiente la alta tensión de una le arco en el núcleo del transformador de la otra.
Paso 6) se lastrado. Haz tu último o tercer MOT y conectar un solo cable para cortocircuitar el bobinado primario. entonces el extremo de la tierra de tu dos MOT y conecte a la secundaria hacia fuera plomo de su lastre MOT. y un trozo de alambre de la Base de su lastre MOT ya que es donde se dibujar arcos de.
Condensadores resonantes paso 7). Ahora necesitas tu MOC Haz cuatro de ellos y paralelo de la serie dos juegos de 2. Conecte un extremo a su alto voltaje de su dos MOT y fijar una longitud grande del alambre al otro extremo del MOC y fíjela a su tubo aislante para su palo de pollo. se utilizará para dibujar su arco.
Paso 8) ahora se debe cablear hasta. Enchufe, encender todos sus interruptores y dibujar algunos arcos fuertes! USE PROTECCIÓN PARA LOS OJOS! SU PEOR PARA TUS OJOS ENTONCES ALGUIEN SOLDAR!
