Cómo escribir tu propio 4 x 4 x 4 cubo del LED mostrar para Arduino (1 / 6 paso)

Paso 1: Configuración de cubo

Para la construcción del cubo se refieren a otros aquí mi instructable.

Sin embargo, vamos a cambiar algunas cosas con el programa de instalación.

En primer lugar de los transistores que usé no son necesarios para estos tipos de códigos. No cortan, pero solo meta los cables en el lado e ignorarlos. Aún se requieren algunos otros códigos.

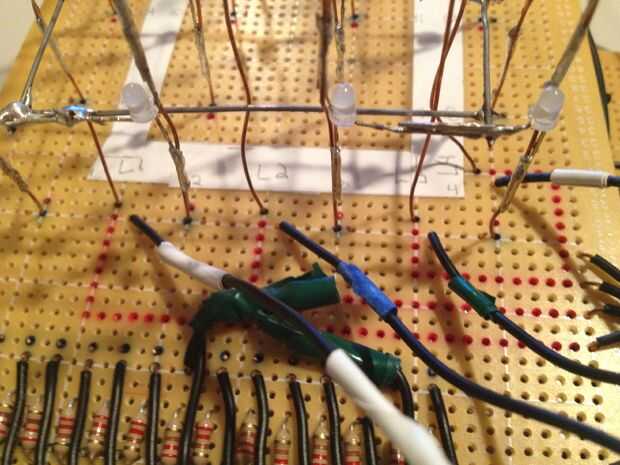

En este programa de instalación pase los cables directamente en las capas del suelo directamente en Arduino. Aviso en foto uno a golpeado ligeramente en la tierra de la soldadura de líneas que van a la Junta de transistor. (Rutas rojos son soldadura en otro lado)

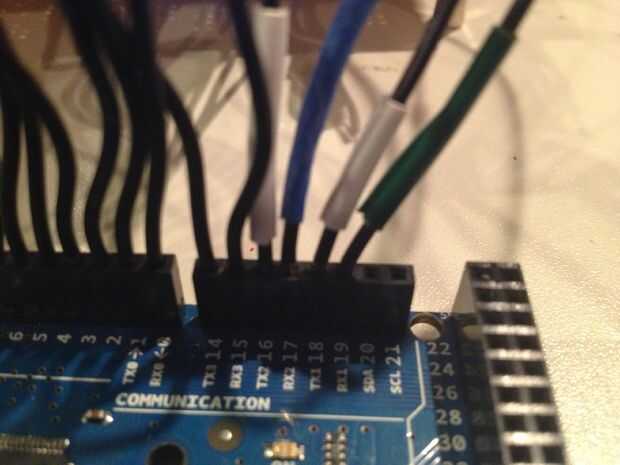

Luego el cable entra directamente el arduino donde la Junta del transistor utilizado para conectar. (Foto 2)
Yo les codificado por color para fácil conexión.

Las 16 columnas todos conectadas igual como eran antes.

NOTA:
Encontrar la parte del código que se ve así:

int LEDPin [] = {13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1, 0, 14, 15};
int [] PlanePin = {16, 17, 18, 19};

El orden los pines cambia el orden que están en el código, así que cambiar para adaptarse a sus necesidades.

Una vez que tengas el cubo correctamente configurado pasemos al siguiente paso.
