Cómo entrar en la matriz de la Ghetto (DIY Bullet Time) (6 / 14 paso)

Paso 6: Obturador Cable Hack

El siguiente paso es el control. Tenemos que ser capaces de disparar las cámaras al mismo tiempo y controlar individualmente cada uno. Por suerte, la Olympus SP-510 UZ fue elegida en parte porque tiene un obturador externo opcional liberar por cable que le permite accionar el obturador, mantener abierta y cerrar a través del puerto USB. Pero para trabajar en la matriz que necesita este cable:

1. Corte el cable de
2. ampliar la longitud del cable

Piratear el Cable:

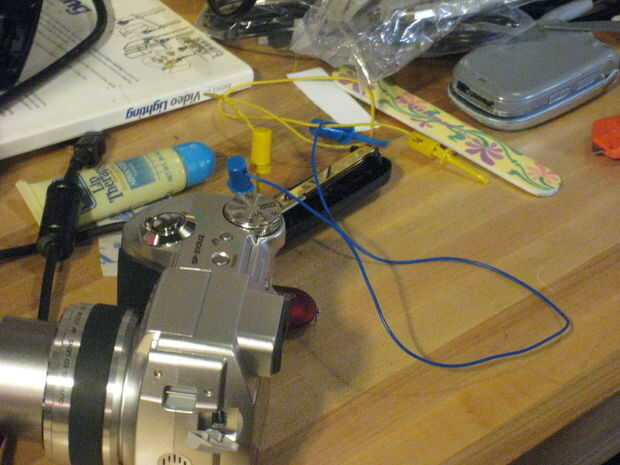

Abrir la cubierta plástica sobre el cable remoto suelte con un destornillador phillips pequeño. Usted verá tres resorte acero metal "dedos" apilados encima de uno a otro con un pequeño desplazamiento entre cada una. Estos dedos son conductoras. Cada dedo tiene un solo conductor conectado a ella. Cuando presh el botón una función plástica aplica una precarga en los dedos del resorte, que a su vez la curva para tocar uno al otro en serie; Primero el dedo superior toca el medio y los dedos medios y superior realizar una conexión con el dedo más bajo. Esta acción corresponde a tres Estados de acción en la cámara: (1) circuito abierto--cuando los dedos no se toquen, la cámara está dormido o despierto si usted recientemente tomó una foto, pero la cámara es inactiva; (2) medio-trigger--cuando oprima parcialmente el botón, el dedo superior toca el centro uno y activa el modo de medio de liberación; (esto le permite activar el enfoque automático o despertar las cámaras del sueño sin tomar una foto) y (3) cuando usted oprima completamente el interruptor se abra el obturador y comenzar a tomar una película. Cuando sueltes el botón se cierra el obturador y la cámara está preparada para otra foto.

por lo que esto significa:

-El conductor superior es el cable de control de la mitad del disparador.
-el conductor medio es poder (confirma un multímetro).
-El conductor inferior es alambre de disparador de full control (es decir, adoptar un perro de la foto!).

La etiqueta ahora esos conductores y corte corte em. Puede tirar el plástico de la derecha en el basurero municipal de la vivienda. No cortar el conector usb pequeño en el extremo opuesto del cable. Necesitamos.

Para nuestros propósitos podemos conectar el disparo de media y el lanzamiento completo del disparador conduce juntos.
Controlaremos la cámara tirando hacia"arriba" los cables de disparo medio/por completo para el autobús de la energía (que es 5 VDC suministrado por el puerto USB de la cámara).

Todavía puede utilizar la función de medio gatillo rápidamente cerrando y abriendo el circuito de la caja de control. Hay un segundo ~ 1 diferencia entre un interruptor en la caja de control y la activación real de la cámara.

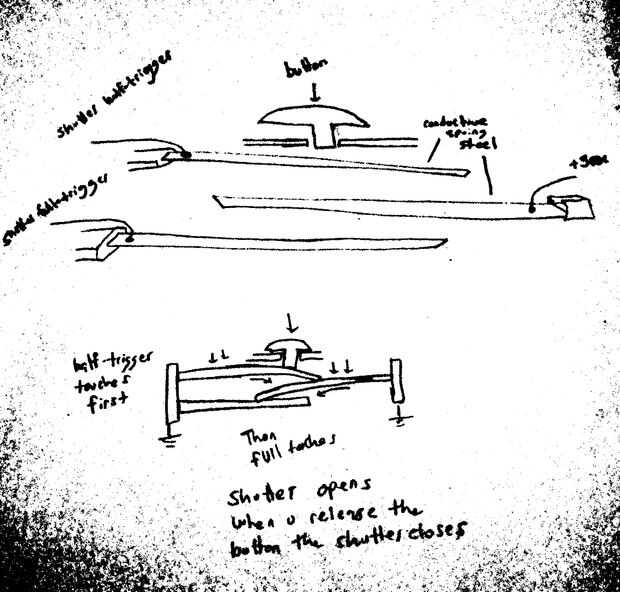

(ver dibujo a continuación para más detalles en el interior del cable liberar la vivienda).

Extienda el Cable:

Usé un par trenzado AWG 24 de conductores trenzados en un cable aislado para cada cámara.

Para soldar esto entre sí usé:
- un soldador Wellerun
-pelacables
-cortador de alambre
-alicates
-soldadura
-flujo de líquido
-el tubo del encogimiento
-cinta aislante
-lazos de alambre

Estas piezas todo comúnmente disponibles en una ferretería o una radio de cabaña (ver lista de materiales en el paso 1 para los enlaces).

Esta siguiente parte de un dolor en el culo (cuz el aislamiento de la mayoría de los aparatos es barato y no resistente al calor y el conductor son típicamente pequeñas):

1. el gatillo de la mitad de la tira y lleva gatillo completo
2. toque el la mitad gatillo completo desencadenar conductores juntos, flujo y soldarlos.
3. Suelde el paquete de disparo medio/por completo en uno de los conductores torcidos.
4. Pele, lata y el cable de alimentación al otro conductor trenzado en el cable de la soldadura
5. Utilice cinta y tubo del encogimiento para añadir liberación de tensión en ambos alambres. Use amarres de alambre para crear un "lazo de servicio" para liberación de tensión.
6. reducir el aislamiento del cable y exponer los dos conductores en el lado opuesto del cable. Puede pelar los cables que se necesitan encajar en una terminales de rosca.
7. Repita para el número N de cámaras. Esto envejece real real rápido.

EN el otro extremo del cable se tienen dos conductores: control de la cámara (que es el paquete de disparo medio/por completo sueldan juntos) y alimentación de la cámara. Todo el poder de la cámara conduce juntos en una bola grande de soldadura, con un puente de alambre solo de que pude conectar en la caja soldados, i lo cubrió todo con cinta aislante. Derecho de mala forma, pero tenía algunas personas respirando sobre mi hombro. Los cables de control de cámara se enchufa en la caja de control y los terminales de rosca. Etiquete los cables con cinta adhesiva y un rotulador ahora y ahórrate un poco dolor.
