Paso 3: Ejemplo reloj 1

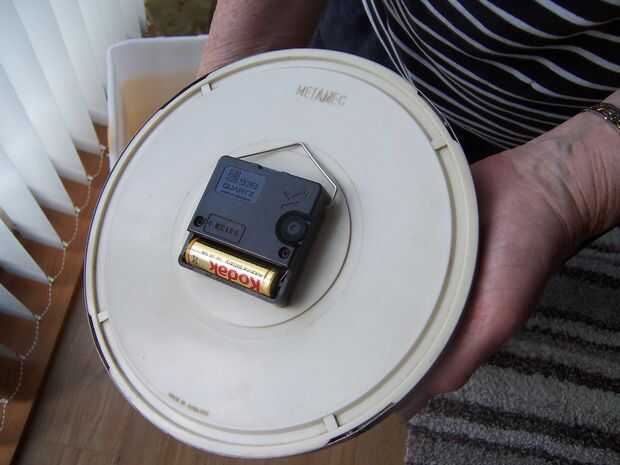

Este reloj que se muestra en la primera foto es una reliquia familiar y fue presentada a mis padres en su aniversario de bodas 25 en 1964. El movimiento Metamec original ha sido sustituido por uno moderno. La segunda imagen muestra la parte trasera del reloj antes de modificación y demuestra que, en este caso, la parte trasera quede y esto permitió que un trozo de pizarra de calidad para ser pegado con adhesivo de polímero MS en. En primer lugar la pizarra había sido perforada para permitir que los cables de las células solares para pasar a través de antes de las seis células solares fueron pegadas en la pizarra. Las células solares se obtuvieron de la misma fuente como en la parte 1 de este artículo. El uso de seis células puede parecer un poco excesivo pero tenemos que hacer frente a muy bajos niveles de luz en pleno invierno, es posible que hubiera bastado tres células. La primera imagen muestra la vista frontal de la Asamblea que todos los interesados encuentran estéticamente agradable.

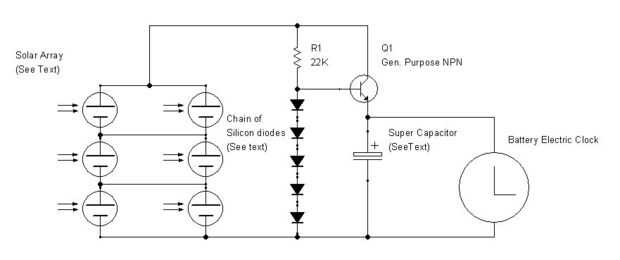

En la tercera foto de arriba se muestra el diagrama del circuito. En este ejemplo las 6 células solares están conectadas como una cadena de tres lotes de dos celdas en paralelo y en este caso no se incluyeron los diodos de derivación. El extremo positivo de la matriz está conectado a un circuito de control explicado en el paso anterior y aquí hemos utilizado una cadena de cinco diodos lo que resulta en el condensador se carga a alrededor de 2,1 voltios de máximo. En este ejemplo el super condensador consiste en dos unidades de faradio 10 cableadas en paralelo como estas mejor en el espacio disponible.
