Paso 1: Lecciones aprendidas desde la configuración anterior

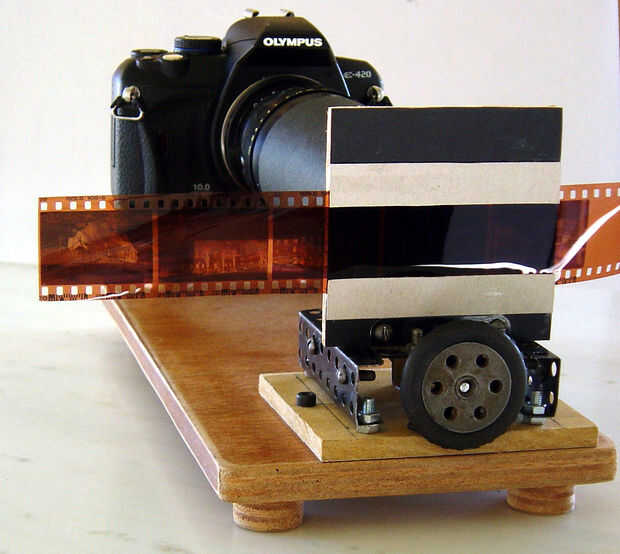

En la foto se muestra la configuración del 2011 instructable. Estos son los aspectos que tenía que cambiar:
1. plataforma en movimiento
Incluí una etapa de Mecano para añadir precisión de enfoque. Esto no era realmente necesario desde el enfoque el objetivo y utilizar la función de ampliación de la vista en vivo de la cámara es más que suficiente. Además, en el caso de 6 x 6 negativos necesitaba una distancia más grande entre el marco y la cámara, por lo que sustituye la parte de Mecano con una plataforma de deslizamiento, aumentando así la distancia de la gama hasta 25 cm.
2. soporte para los negativos de 35mm
En la configuración del viejo, los negativos fueron sueltos y plano se quedó sólo delante de la pantalla. Esto hizo negativos carga un poco más difícil y desperdiciador de tiempo, además puede dañarse más fácilmente. Decidí cortar todos mis negativos en 5 piezas del marco, que tengo ya en el archivo y montar las rayas en un soporte de película hecha casera. Esto resultó para ser una actualización mayor. Sugerimos a nadie hacer lo mismo para hacer o comprar uno de estos usados en escáneres.
3. pantallas
Hice 2 pantallas: una para 35mm negativos y diapositivas (con ambos lados) y uno para formato medio 6 x 6 negativos. Estos están montados en la plataforma deslizante con dos tornillos y pueden ser fácilmente instalado/desinstalado.
4. la fuente de luz
He utilizado un proyector que por supuesto está bien siempre que mantenga limpio los lentes del proyector. Esta había sustituido por un simple reflector de cartón que tiene algunas ventajas (a) homogénea luz debido a la reflexión y difusión (b) más rápida de configurar ya que utiliza la lámpara de escritorio (c) es necesario utilizar una pantalla opaca como un plástico de acrílico que absorbe la luz. Gané 1-2 puntos de tiempo de obturación de esta manera.
