Cómo dibujar la representación: para los fabricantes de (1 / 4 paso)

Paso 1: Proyectando una sombra

La forma más sencilla de una sombra precisa de una figura simple está cayendo la cara superior de la figura el plano de tierra y desplazamiento hacia atrás como quieres que tu sombra. (cuanto mayor sea la fuente de luz es menor será la sombra. Al igual que cómo tu sombra es más pequeña al mediodía cuando el sol está directamente encima de usted y obtiene más tiempo como el sol fija.)

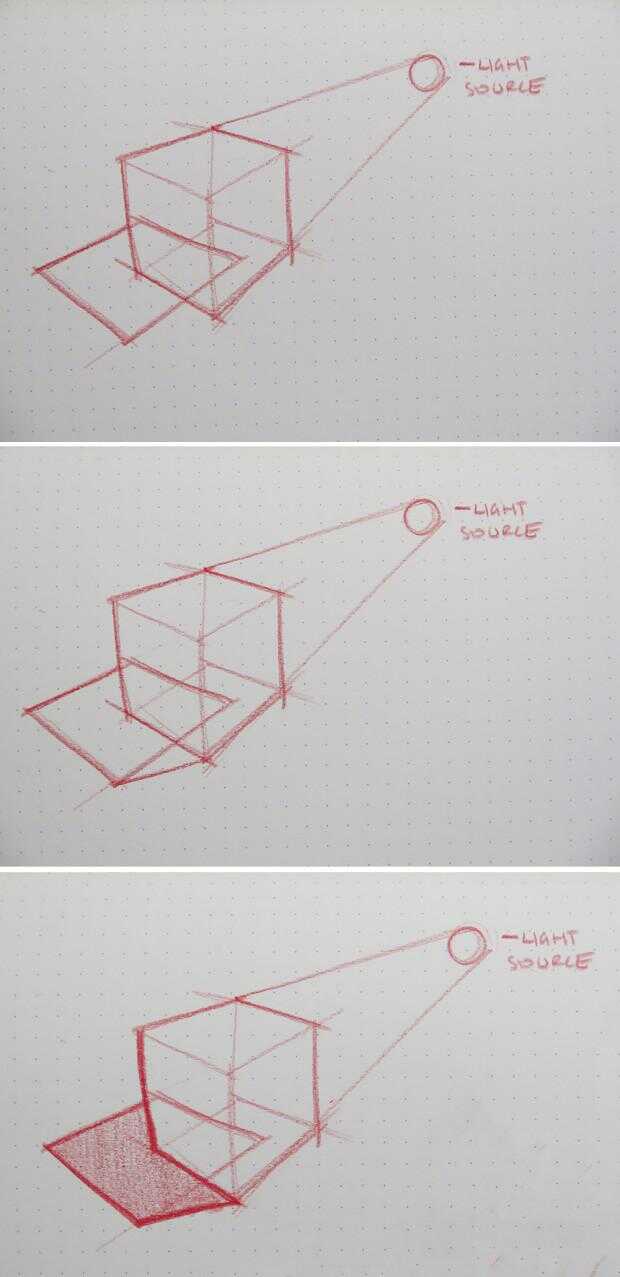

Comience con una forma simple como un cubo o un cilindro.

Dibujar la superficie en el plano de la tierra cambió de puesto hacia atrás y hacia el lado hasta la mitad.

Conecte la esquina delantera de la sombra a la principal parte inferior de la figura.

Esta zona es su sombra.

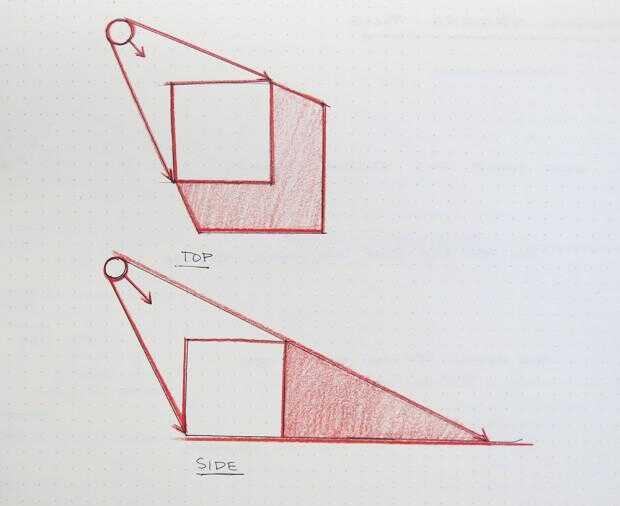

Si usted está teniendo un momento difícil visualizar esto en perspectiva Pruebe primero lo dibujo de una tapa o vista lateral.

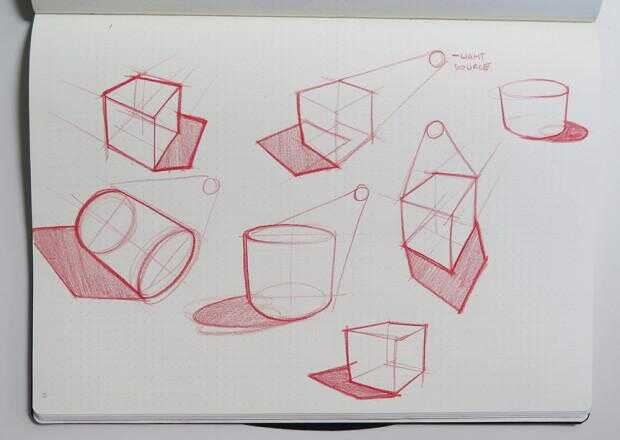

Practica esta técnica desde diferentes ángulos con cubos y cilindros.

Recuerda que las sombras todavía siguen las reglas de la perspectiva y retroceden a puntos de fuga.

¿Cómo funciona la forma del cambio de sombra cuando se mueve la fuente de luz?
