Cómo desmontar una Xbox 360 (5 / 5 paso)

Paso 5: Fans/Wireless placa/placa base

Head Shroud/Fans

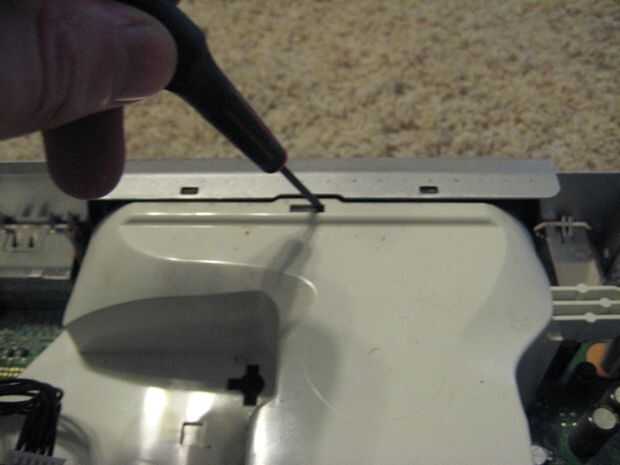

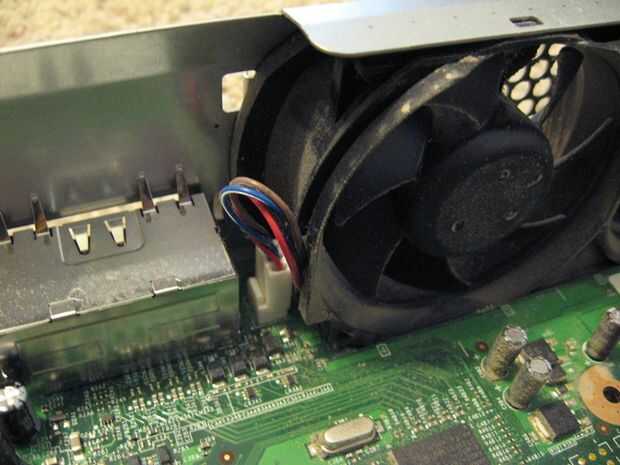

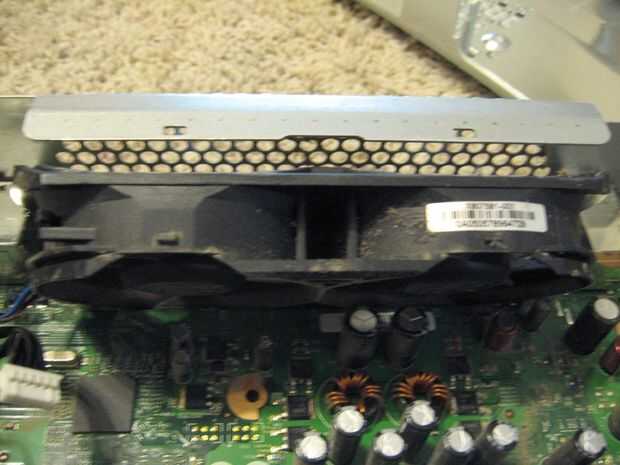

Hay una cubierta de calentamiento blanco que ayuda a aire flujo más eficiente de los disipadores de calor de CPU y GPU. Es sostenido en lugar por el ventilador de la vivienda propia. Inserte un destornillador de cabeza plana en su punto de bloqueo y tire de la cubierta, tendrá alguna ondulación para quitar. Retire el cable de alimentación del ventilador de la placa base. Por último, levante el grifo de metal por encima de los ventiladores y tire de la cubierta del ventilador hacia la parte frontal de la consola. Sáquelo y ponga a un lado.

Placa inalámbrica

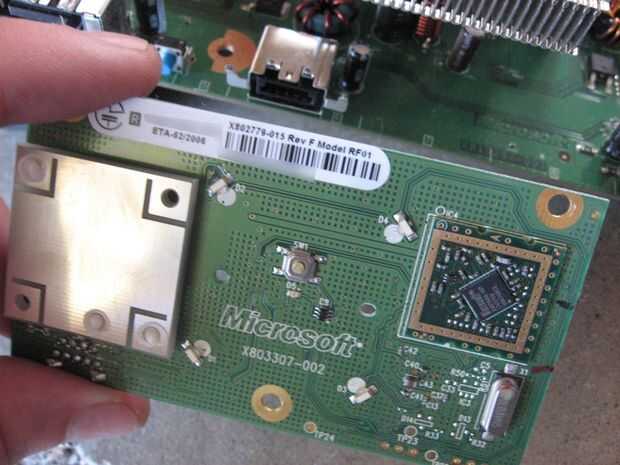

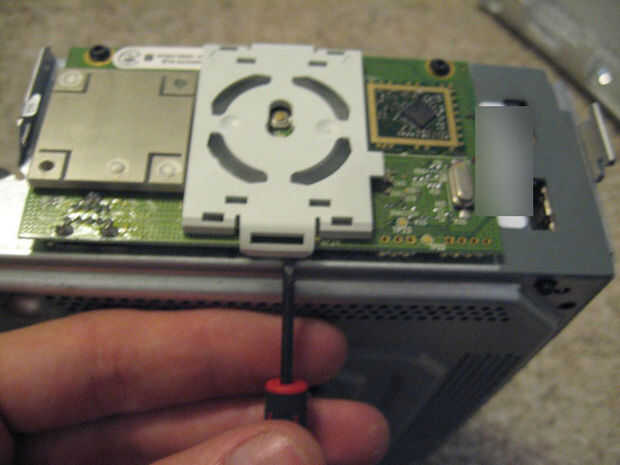

El anillo de luz y antena wireless se une a esta placa en la parte frontal de la consola. Hay tres tornillos de T8, con una debajo del clip de difusión blanco. Este clip dispersa la luz para los jugadores 1-4. Pop de la parte inferior de la abrazadera con un destornillador de cabeza plana, y se revelará el tercer tornillo. Coloque los tornillos en el rollo de cinta de conducto. Ahora puede retirar el tablero inalámbrico de la consola. Si algo pasa siempre la placa inalámbrica, un reemplazo o repuesto tablero inalámbrico es intercambiable entre Xbox 360s (unidades a diferencia de los DVD que son ID'd a la placa base).

Motherboard, Tarjeta madre

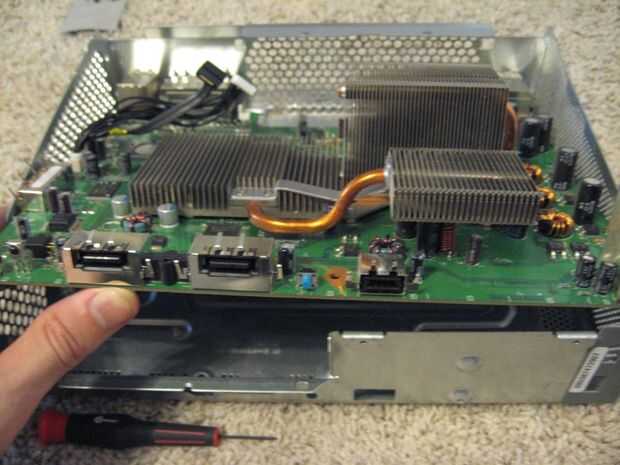

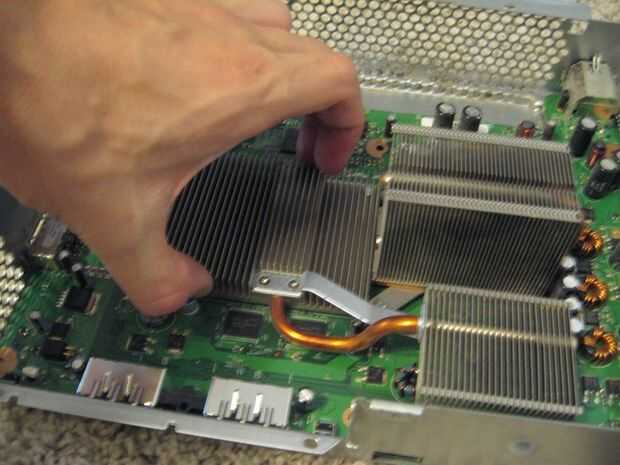

Es momento de retirar la pieza final. Coge la placa base por el disipador de la GPU (corto y ancho) y levante la parte delantera primero. Sacar hacia fuera todo el tablero y tienes acceso a todo el sistema. ¡ Felicitaciones!, sólo has desmontado tu Xbox 360.
