Cómo crear un Simple puente en Google SketchUp (6 / 12 paso)

Paso 6: Hacer el i-beam

Para la viga, es más simple dibujar un plano en la dirección que queremos tener la cara de la viga orientada. Cortan los pedazos no deseados para formar la forma de cara de nuestro yo-viga.

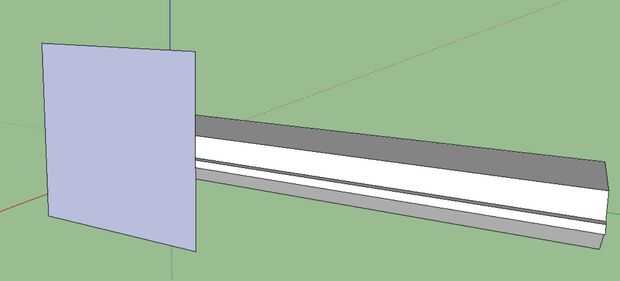

6.1 con la herramienta Rectángulo, dibuje un plano en el eje se muestra en la imagen

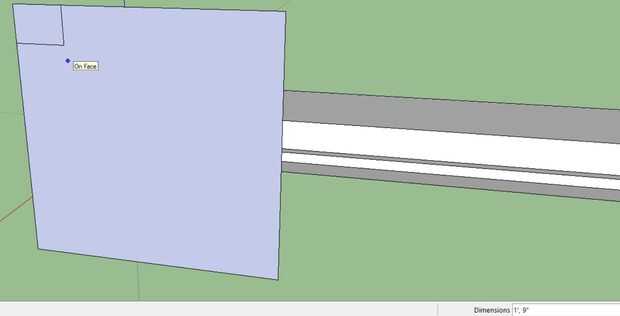

6.2 dibujar 1 pie 9 pulgadas rectángulo escribiendo en 1', 9".

6.3 con la goma de borrar, borrar todo de la Plaza fuera uno nuevo que acaba de trazar.

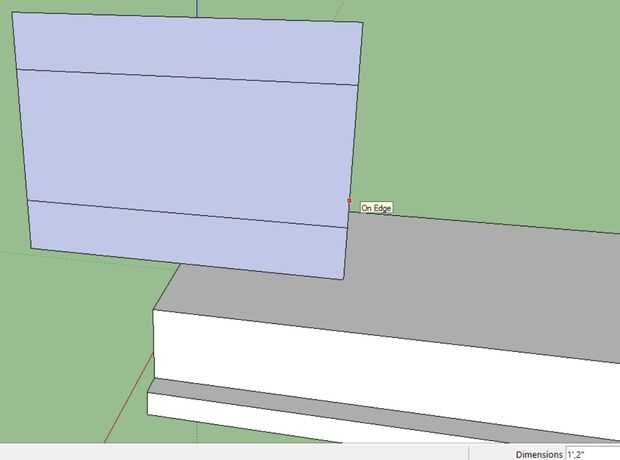

6.4 dibujar líneas horizontales 2 3 pulgadas desde la parte superior e inferior de la plaza nueva como se muestra en la imagen.

6.5 trace una línea vertical en el centro de las dos líneas paralelas más cercanas.

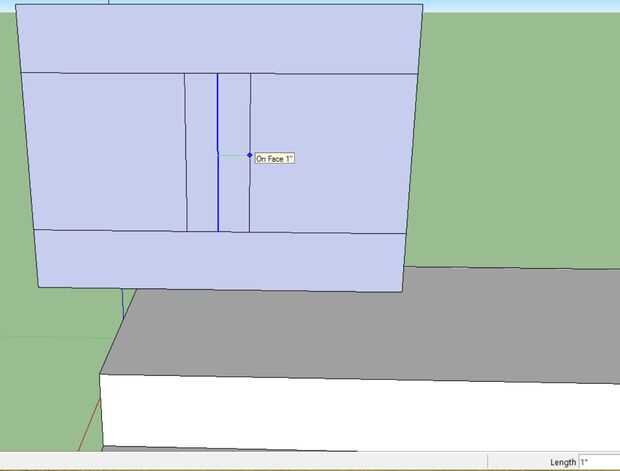

6.6 utilizar la herramienta mover y selecciona la línea vertical. CTRL golpe y copia la línea. Una pulgada y una pulgada a la derecha hacia la izquierda.

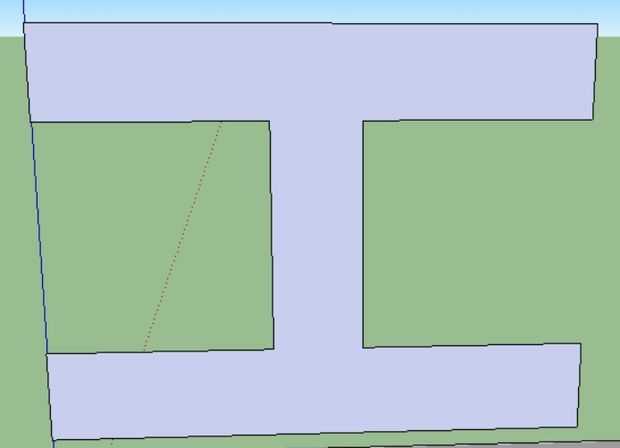

6.7 con la herramienta goma de borrar, borrar todas las líneas que no pertenecen a nuestra viga. Al final debería verse como una capital I.

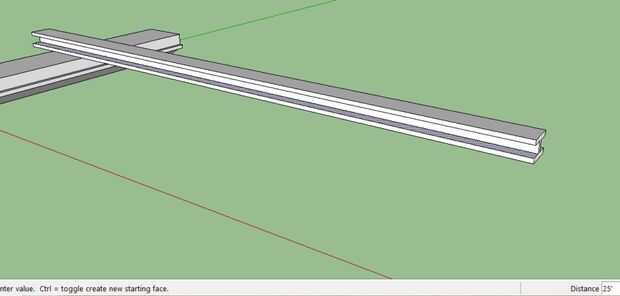

6.8 a continuación seleccione la herramienta empujar/tirar y ampliar la viga 25 pies.

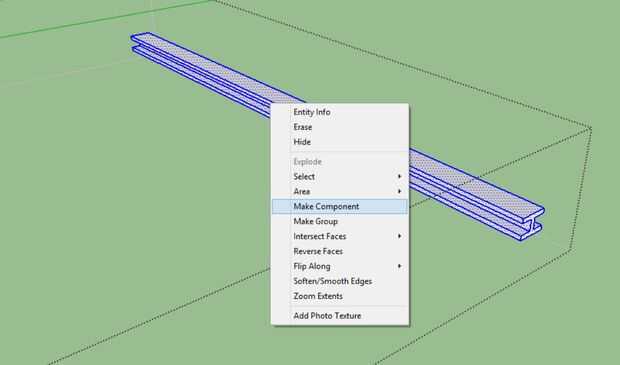

6.9 Haga doble clic en el rayo con la herramienta Puntero, haga clic derecho y elegir "Componente de hacer".
