Paso 2: Crear acceso a los puertos y botones
Tenga en cuenta que las dimensiones de los dibujos desde el borde del iphone no desde el exterior de la caja creada, así crear las dimensiones de la geometría proyectada del interior de la caja o sólo tiene que añadir el grueso de su caso a las dimensiones y la cota desde el exterior de la caja.

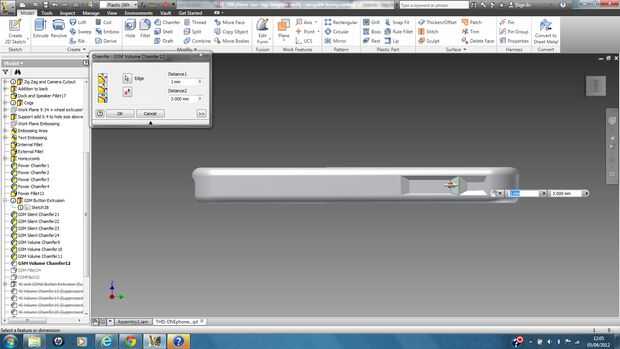

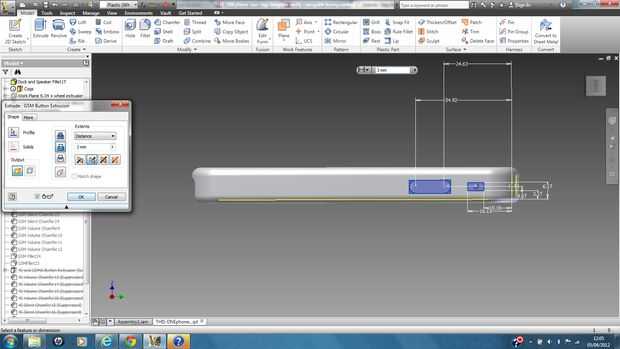

Crear un dibujo en el lado izquierdo de la caja donde se encuentran los botones de volumen en el iPhone y los dibujos técnicos crear aberturas para los botones de volumen y el interruptor de silencio como se muestra en el cuadro 1. Recomiendo tomar más material de alrededor de los botones para acceder los dedos más fácil presionar en los botones, a menos que desee achaflanar los lados alrededor de los botones como en la figura 2 para facilitar el acceso.
Lo mismo para la conexión para auriculares jack (por lo menos 6 mm de diámetro), botón de encendido, espacio para la cámara, muelle conector y altavoces.

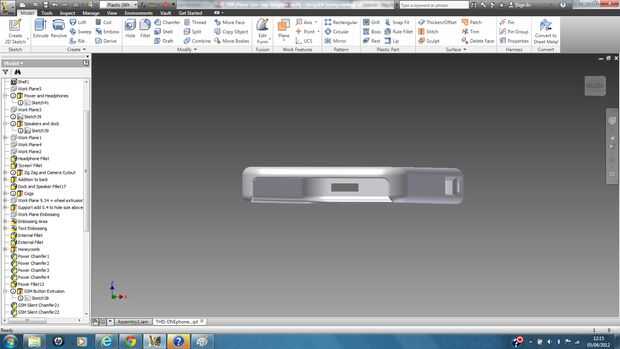

Corte mucho material para el conector Dock y altavoces como esto permitirá flexión en el caso para su fácil instalación en el iPhone como se muestra en la figura 3.
Ahora sólo tiene que añadir cualquier otros filetes que crees son necesarios y puede empezar a diseñar la parte trasera de su caso.
