Cómo convertir un LCD del ordenador portátil a un Monitor externo. (8 / 15 paso)

Paso 8: El LCD control Board

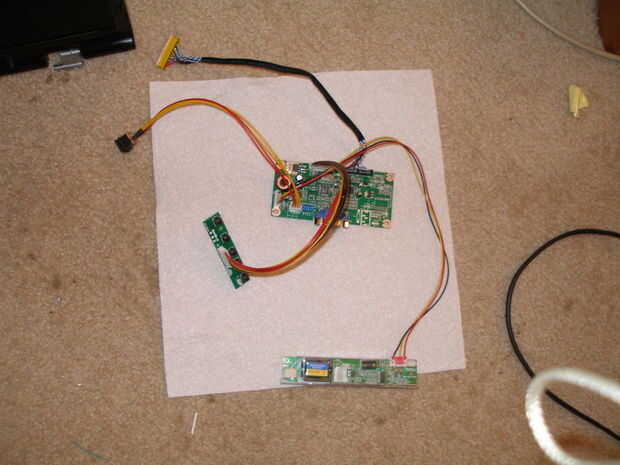

Control de LCD el Bardo viene con todos los cables excepto el cable VGA que tienes que comprar. Una vez que recibas tu kit, proceder a conectarlo a la pantalla LCD. Enchufe el cable LVDS en el panel de LCD donde se extrajo la original de. Los dos cables en la parte inferior de la pantalla LCD que estaban conectados al inversor necesitan ser desenchufados de inversor viejas y enchufado el nuevo inversor a continuación. Luego, enchufe la energía. Asegúrese de que la Junta de control de LCD no está sentado en nada de conductores, como metal o se corta y fría. A continuación, conecte el cable VGA a la tarjeta de control de LCD y conecte el otro extremo del cable VGA al otro equipo. Asegúrese de que el ordenador está encendido antes de conectar el cable VGA. En este punto debe tener la misma imagen que está en el equipo que conectado el cable VGA, en el panel LCD.

En Resumen:
1. Enchufe el cable LVDS en el panel LCD.
2. Conecte el panel LCD en el inversor. Vea la foto.
3. Enchufe el transformador en el tablero de control de LCD.
4. Conecte el cable VGA a LCD control Board.
5. Conecte el otro extremo del cable VGA a un ordenador en funcionamiento.
6. Presione el botón de encendido en el control de pantalla LCD que tablero-it se encuentra al lado del LED.
