Cómo controlar la placa arduino con un módulo bluetooth y un teléfono con android (1 / 6 paso)

Paso 1: Cableado y lista de piezas

El circuito es tan simple como se pone para que probablemente ya tengas la mayoría de ellos.

Se necesita:
-placa arduino
-módulo bluetooth de serie (yo usé un módulo de btm222 en un tablero de arranque con un regulador incorporado)
-un LED
-resistencia (100 ohm)
-los cables
-protoboard

La parte sólo problemática aquí es el módulo de bluetooth. Existen diferentes módulos de internet así que asegúrese de que compruebe el pinout de la hoja de datos del que tienes ya que puede diferir.

También observe que hay dos clases generales de los módulos de bluetooth:
Clase 1 tiene alcance de aproximadamente 100 metros (300 pies)
Clase 2 tiene rango de unos 10 metros (30 pies)
En caso de que te estás preguntando son totalmente compatibles y sólo se pueden obtener 100 metros si los dispositivos (es decir, el móvil y el módulo de la serie) son clase uno. Si una de ella es clase 1 el rango máximo es más bajo.

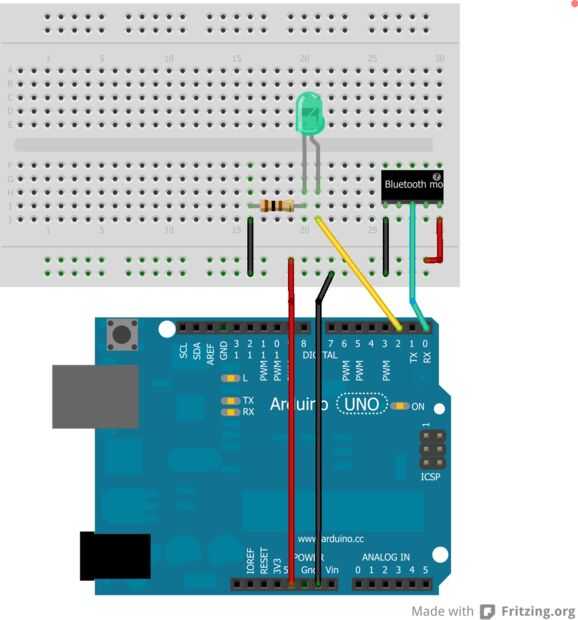

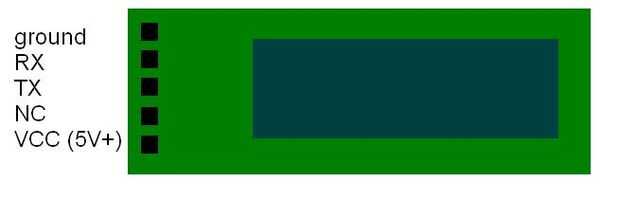

El módulo de bluetooth serial tengo tiene los siguientes pines de izquierda a derecha (tierra, RX, TX, no conectado, VCC). Obviamente de tierra y VCC respectivamente va a tierra y + pin de 5V de la placa arduino. Ya que seremos receiveing los datos a través del módulo y luego a su vez enviarlo a la placa arduino sólo necesitamos utilizar el pin TX del módulo. Ejecutar un cable de ese pin al pin RX en la placa arduino. El Led es controlado a través del PIN 2 en el arduino.
