Cómo construir una máquina de Arcade en 4 minutos (16 / 23 paso)

Paso 16: Hacer que el panel de control

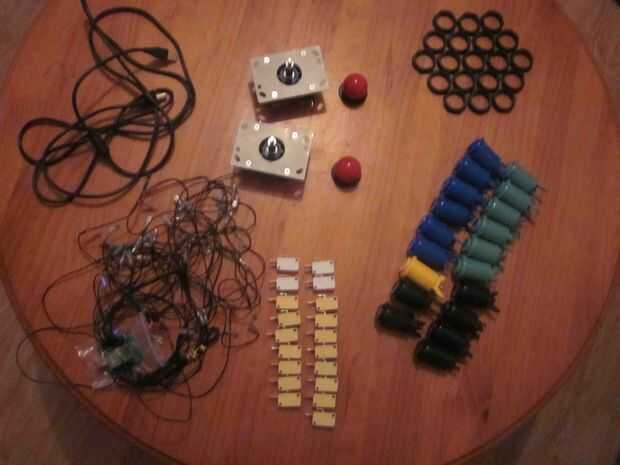

En la primera foto se puede ver un kit completo con:

  • 15 botones (y un interruptor con cada botón)
  • 2 joysticks
  • 1 cable USB 2 metros
  • Junta de codificador 1 joystick
  • Todo el cableado necesitado
  • 4 botones negro que he añadido (no incluidos en el kit)

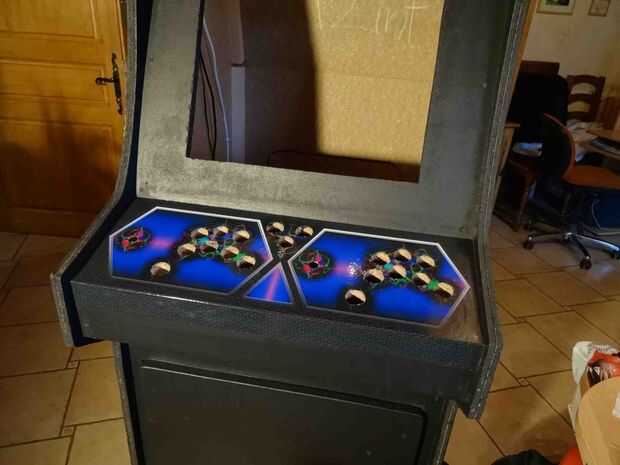

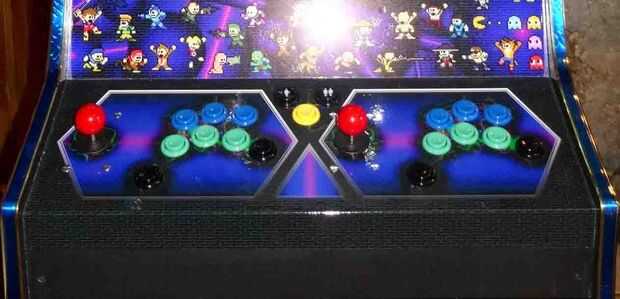

Elegir agregar 2 botones para cada jugador, además de 6 botones generalmente presentan. Los 2 botones (negro) por jugador permitirá jugar a algunos juegos en playstation y nintendo 64, ya que estas consolas tienen un gamepad con muchos botones.

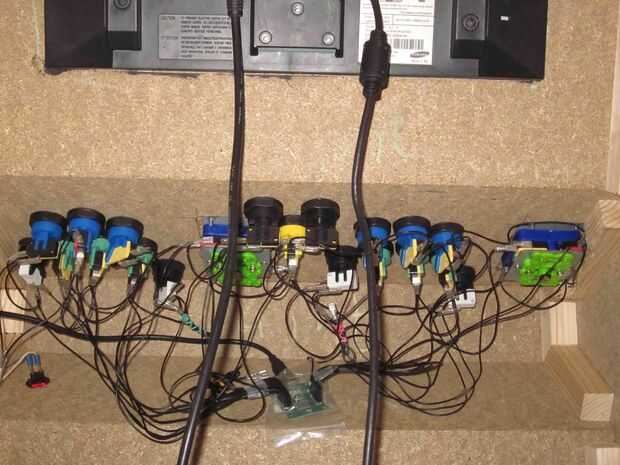

Cómo hacerlo: En primer lugar, cortar los agujeros en la etiqueta del panel de control con un cúter. Luego, coloque los botones, enrosque las tuercas plásticas, los interruptores de la ranura y la ranura finalmente los 2 cables al interruptor. Un alambre conecta todos los interruptores en serie. Cada uno con el otro conductor de fase es conectado a un interruptor.

Una palanca de mando tiene 4 posiciones (arriba, abajo, izquierda, derecha), por lo que tiene 4 interruptores y cada interruptor está conectado con el codificador de interfaz USB del tablero como los otros botones estándar.

NB: Cuando la tarjeta del codificador está conectada a un PC mediante un puerto USB, el ordenador detecta esto como 2 gamepads. Así que es muy fácil de configurar el panel de control de los emuladores.

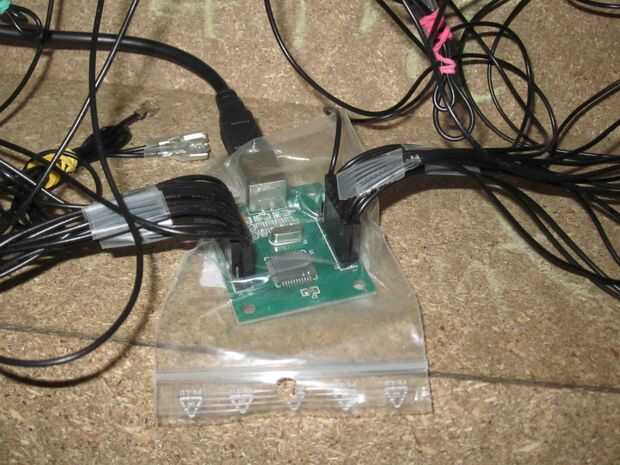

Tip: poner la Junta de encoder en una pequeña bolsa de plástico para evitar el polvo. Sirve también para evitar cortocircuito debido a la electricidad estática durante la manipulación de la junta con las manos. Otra forma de cancelar la electricidad estática es descargar la electricidad antes de la manipulación por tocar el suelo por ejemplo.
