Cómo construir una escalera Jacob con cuchillos (6 / 9 paso)

Paso 6: Cable hasta el transformador

Partes:

  • Montaje del paso anterior
  • La parte posterior del caso (corte láser acrílico)
  • Cable de alimentación

Pasos:

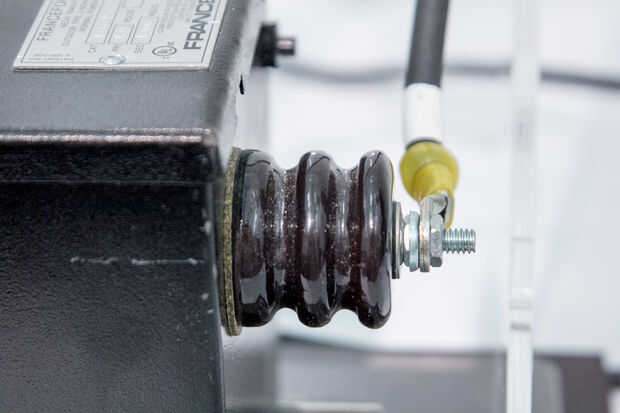

  • Conecte los cables a los terminales de alta tensión del transformador. Los terminales de alto voltaje pueden identificarse por el hecho de que tienen un mucho mayor aislante por debajo de ellos que la de otros terminales de la fuente de alimentación. Si no está seguro de qué terminal es que, vea la documentación para su transformador.
  • Enrosque el cable de alimentación a través del orificio en la parte posterior de la caja como se muestra en la segunda foto.

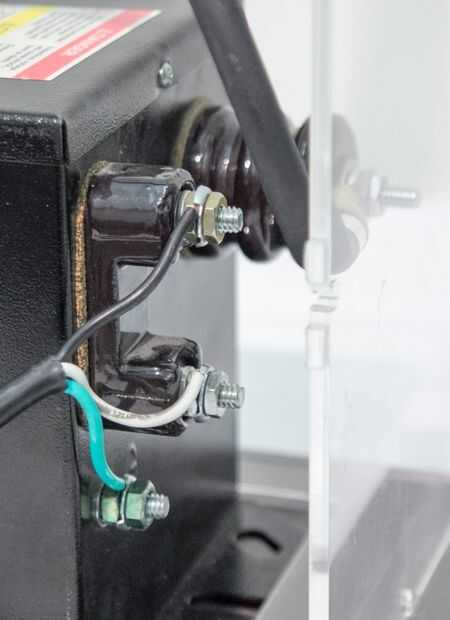

  • Conectar el cable de alimentación a los terminales del transformador de 110V. El cable que tengo nos tiene códigos de color, tan negro es caliente, blanco neutral y verde es tierra. Si no está seguro, lea la documentación de su transformador determinar que los conductores deben ser conectados donde. En el caso de mi transformador, los alambres calientes y neutrales están conectados a los terminales con aisladores debajo de ellos y la terminal verde va a la terminal que sale directamente de la caja.
