Cómo construir una computadora. Un resumen de partes de computadora. (3 / 5 paso)

Paso 3: Los cables de la computadora.

Now we get to the wiring of the parts. Asegúrate de triples comprobar cada conexión dos veces jajaja. Nada peor que consiguiendo el equipo todos juntos y presione el botón de encendido y nada sucede. Creo que me que sé.

Herramientas necesarias:
Manos

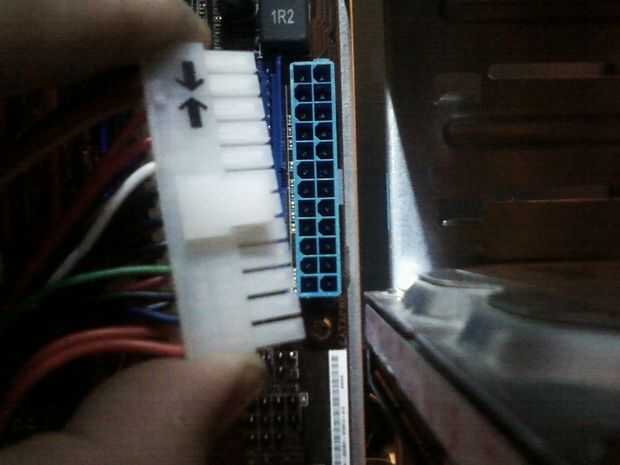

Paso 1  Conecte el conector de alimentación principal el la placa base. Asegúrese de que el clip esté en el exterior y las flechas estén alineadas. Ver foto 1

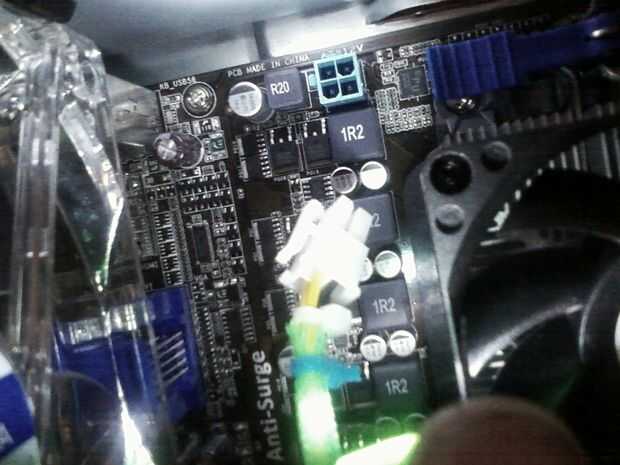

Paso 2  Enchufe el conector cuadrado de cuatro clavijas en su ranura que sienta que haga clic en. Normalmente en la esquina superior izquierda de la placa madre. Ver foto 2.

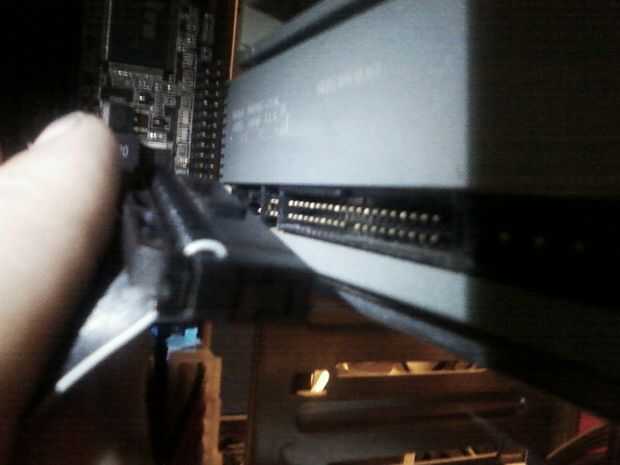

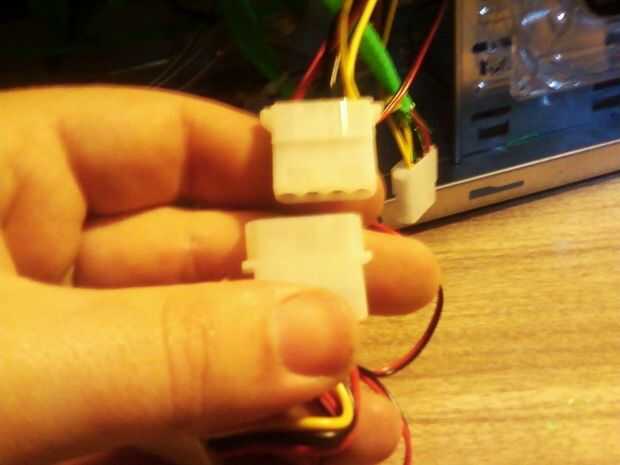

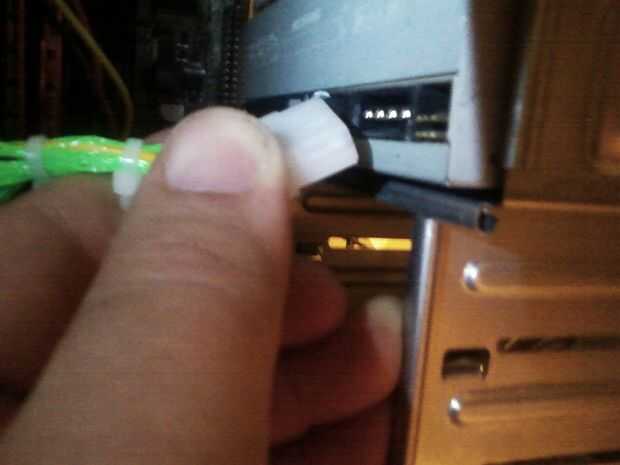

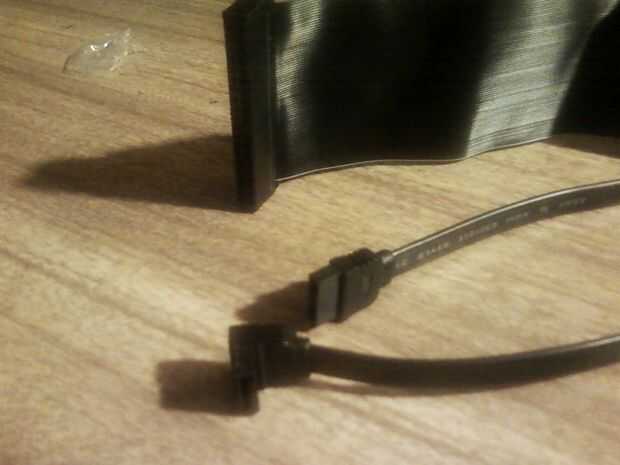

Paso 3 Conecte las unidades de disco y discos duros. Con su Cables Ide/Pata o Sata. También siga adelante y conecte los cables a ellos. Son los conectores de clavija plana 4 Pata o negros plano conectores para Sata. Ver fotos 3 4 y 5.

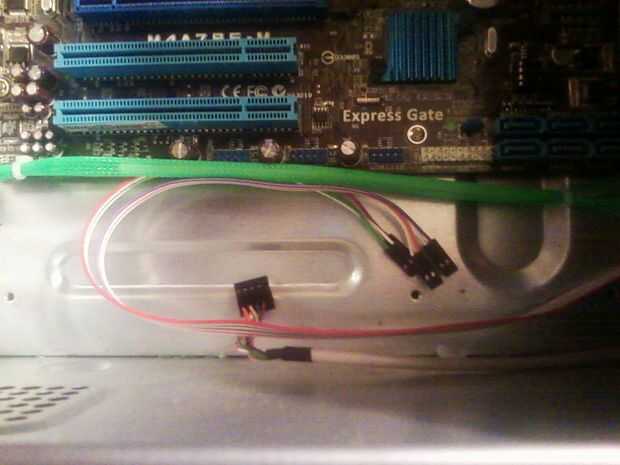

Paso 4 Asegúrese de que usted tiene Manual de placas base para estos cables. Son los puertos de audio puertos usb botón/Led de encendido, Reset botón/Led, altavoz interno y el frente. Muy importante hacer estos derecho. Asegúrese de que mantener todos los manuales y cajas. Ver foto 6

Paso 5 Vaya por delante y conectar ventiladores cables o puertos de la placa madre. Como tal. Ver foto 7

Paso 6 Verificar dos veces todas las conexiones de dos veces. Ver la figura 8

Paso 7 Repita el paso 6.

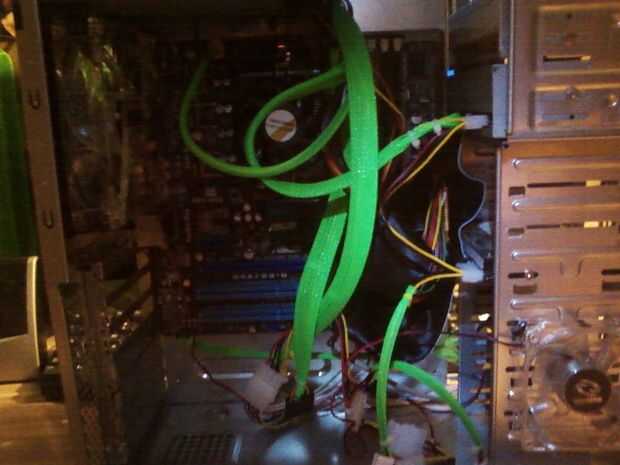

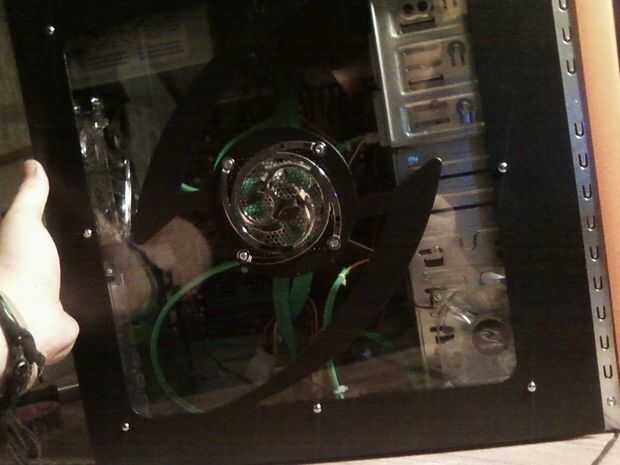

Paso 8 Después de comprobar las conexiones y poner en orden los cables. Seguir adelante y poner en su panel lateral. Pero antes Asegúrese de que ningunos ventiladores cables tocarlos. Foto 9

A continuación las conexiones traseras.
