Paso 6: Construir el techo
El techo del edificio era una de las tareas más difíciles en este proyecto. Aunque la parte central del techo era un ápice relativamente sencillo, el diseño hexagonal significó los extremos bastante incómodos hacerlo.

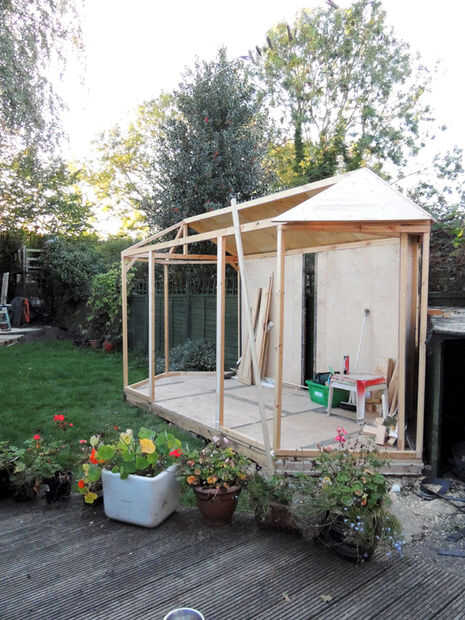

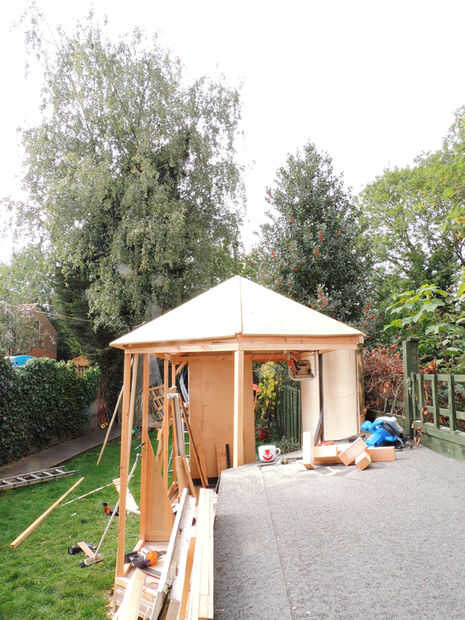

Como se describe en el último paso, la forma básica de la cubierta fue creada con dos bastidores triangular final y una viga de centro 100 x 50 mm (4 "x 2") 3,2 metros (9' 10 ") entre ellos. Esto puede parecer un palmo ancho de una pieza de sección bastante pequeña... Sin embargo, el rayo no está allí para soportar cualquier carga real. Está allí para fijar las tablas del tejado para. Los tableros de contrachapado de 16mm (5/8") son más de lo suficientemente fuertes como para formar un ápice del techo sin una viga central. El rayo es realmente como un ancla sólido para que puedan fijarse.
Este es el mismo para las placas de extremo triangular. El marco sólo hace más fácil de construir. En teoría, las placas sólo apoyaría el techo como una cáscara monocasco. Por supuesto para ello requeriría realmente con precisión de corte de tableros, que es muy difícil.

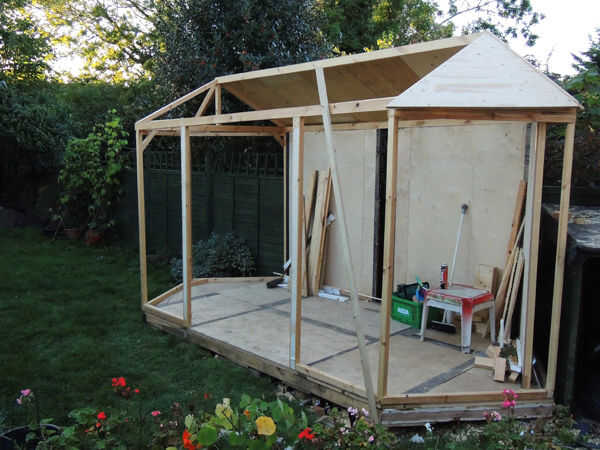

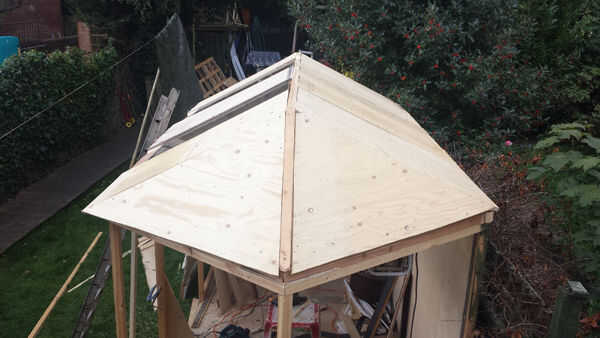

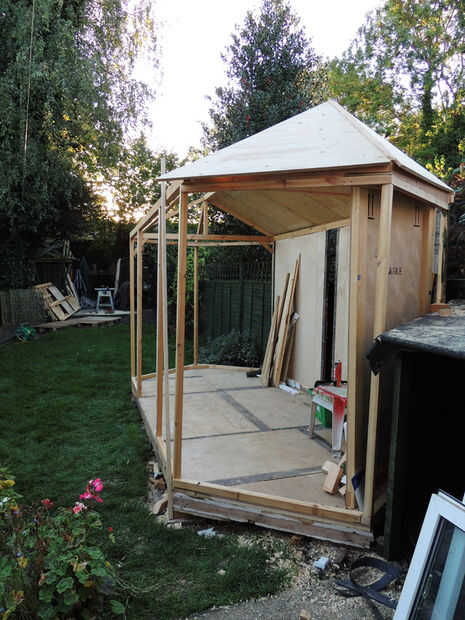

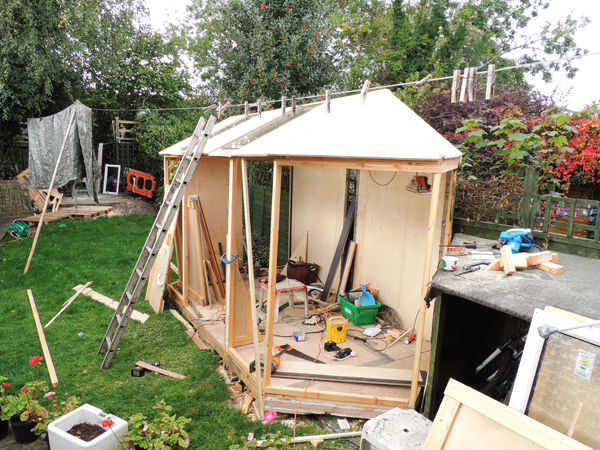

Aquí es el comienzo de la azotea con juntas cerradas en la parte posterior y extremos. El frente fue dejado abierto, porque vigas debían crearse para que coincida con el vidrio de la claraboya. Como se analizó anteriormente, el tamaño fue restringido al tamaño de cristales recuperados disponibles.

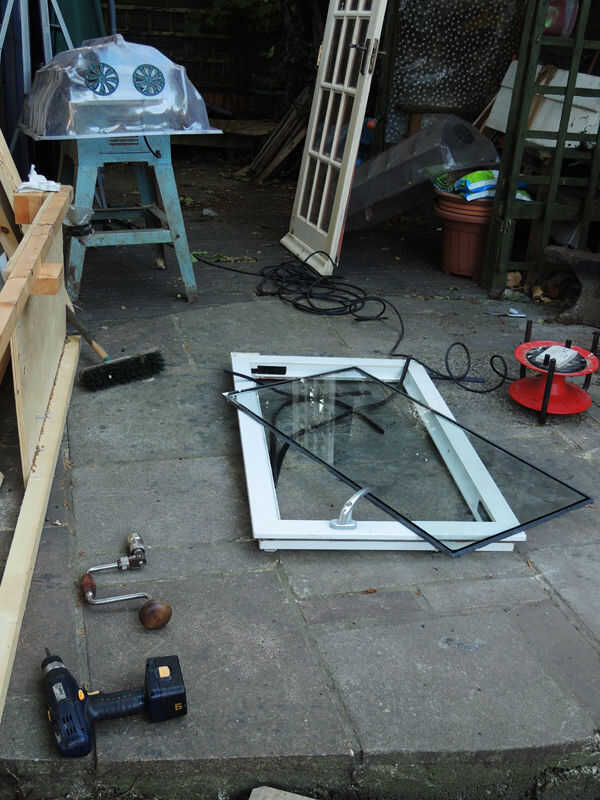

Dos claraboyas que fueron extraídos desde una sola ventana doble acristalamiento sellados, cortando la unidad aparte. No se trata de la unidad real que se utiliza para los tragaluces, pero se puede ver la técnica. Yo debo usar protección para los ojos demasiado!
Aquí está uno de los dos cristales que fueron utilizados para los lucernarios sólo después de separar de la unidad sellada con doble acristalamiento.

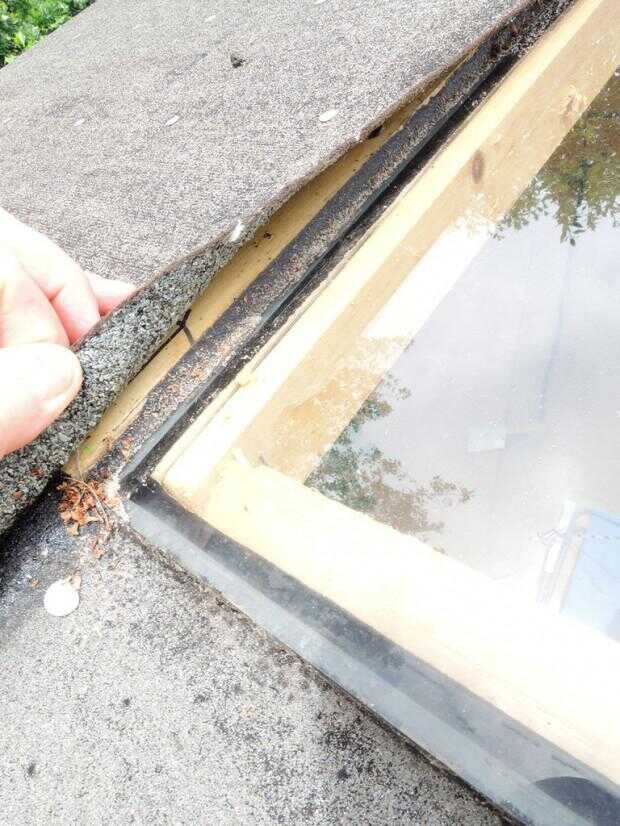

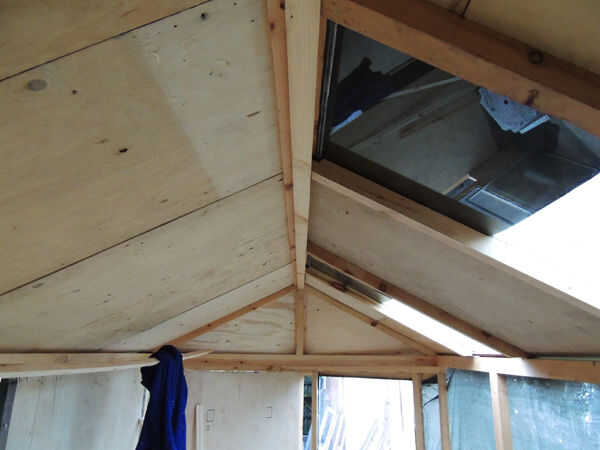

Y aquí es in situ, colocado en la ranura de enrutado en la viga. Es un poco difícil de ver en esta imagen. El vidrio es casi al ras de la viga. A su izquierda es una azotea más alta. La mugre negro es sellador de techo.

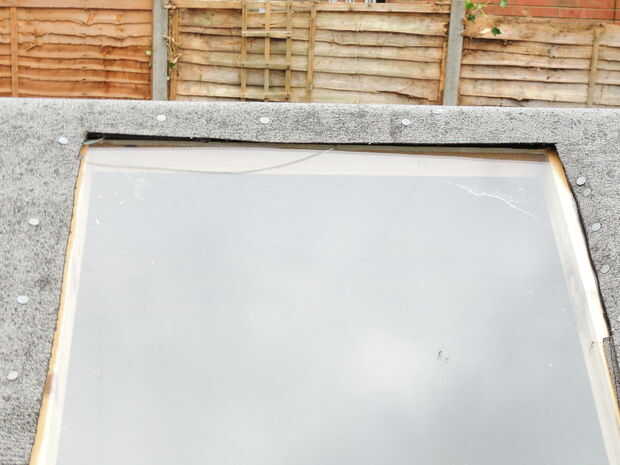

El fieltro era entonces traslapado sobre lluvia flujo del fieltro y en la claraboya y escurr.

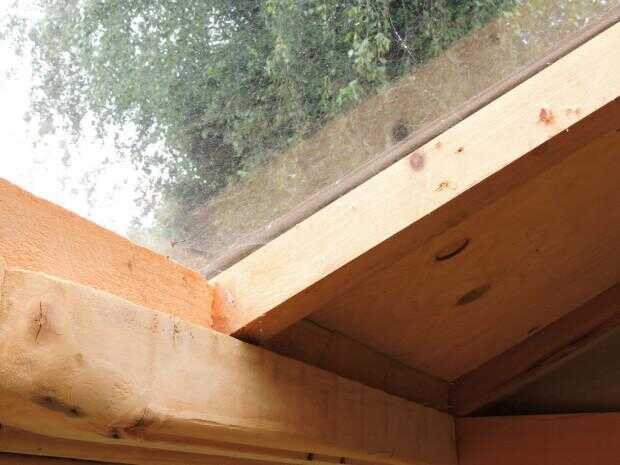

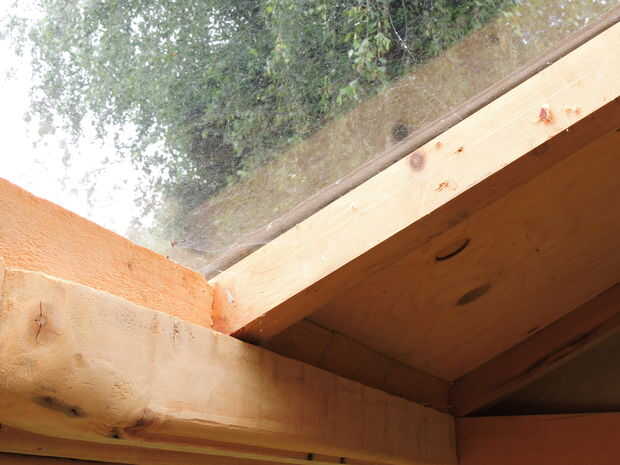

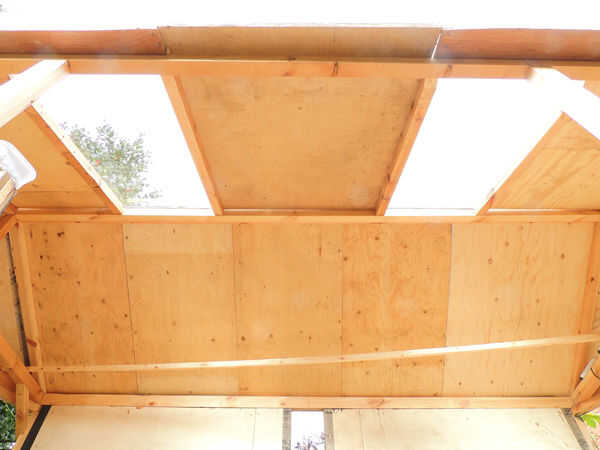

Desde dentro de la Unión es invisible

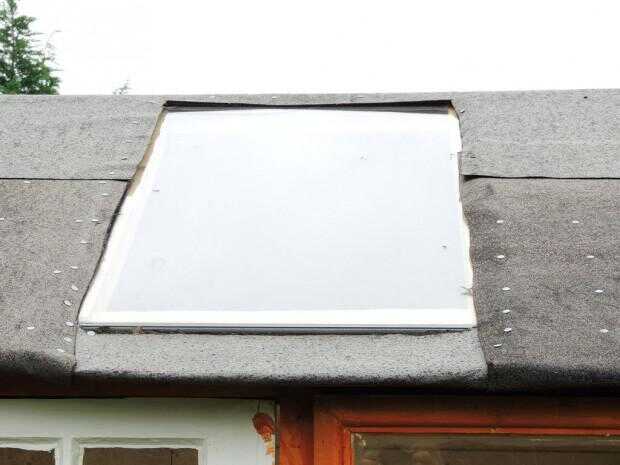

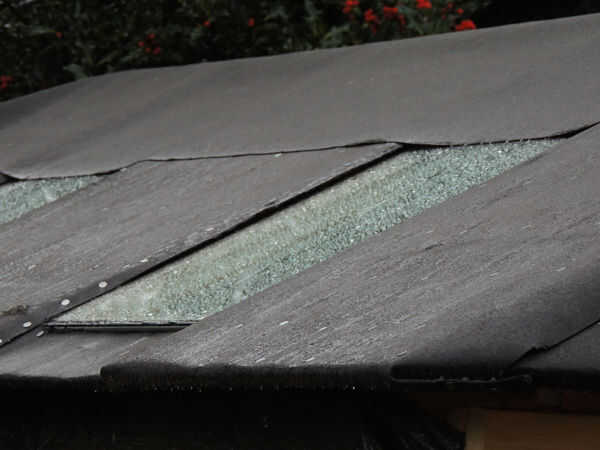

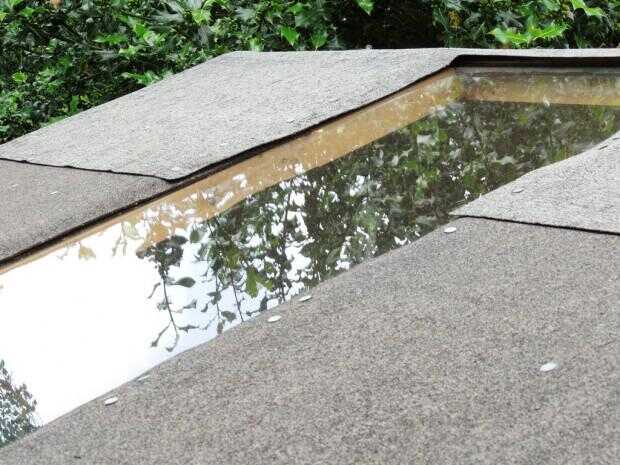

Esta foto muestra la claraboya como un panel ligeramente sumergido y cómo la lluvia de él hojas, en sentido más.

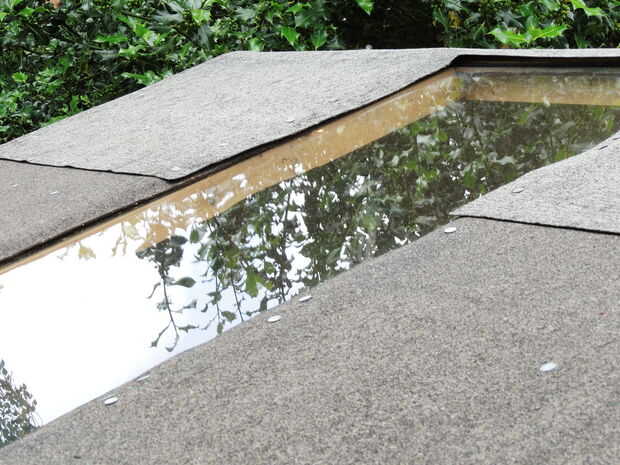

Otro ángulo

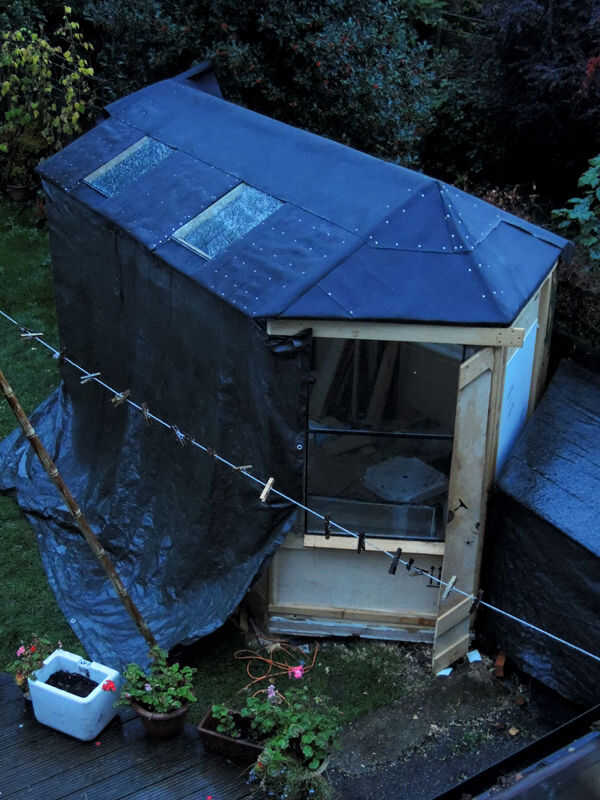

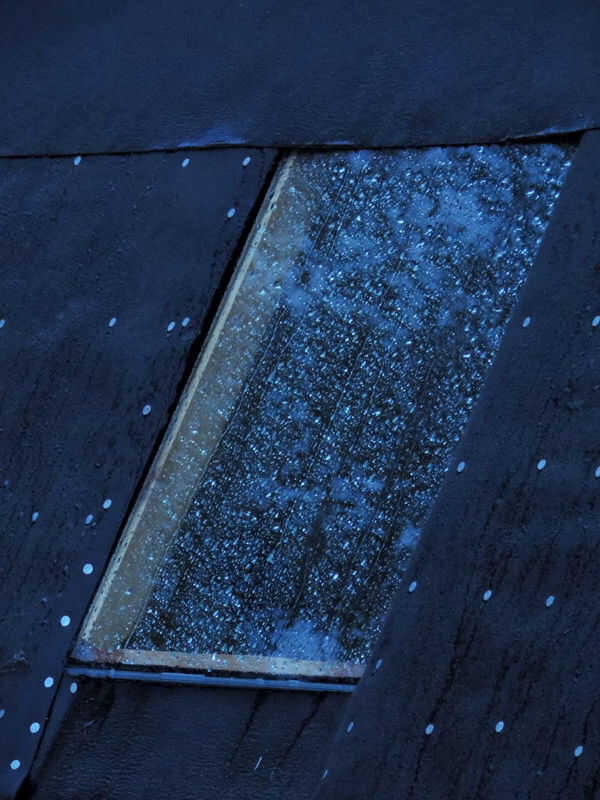

Por supuesto, viviendo en el Reino Unido, apretado contra la lluvia es esencial. Aquí está una tarde mojada oscurezca...

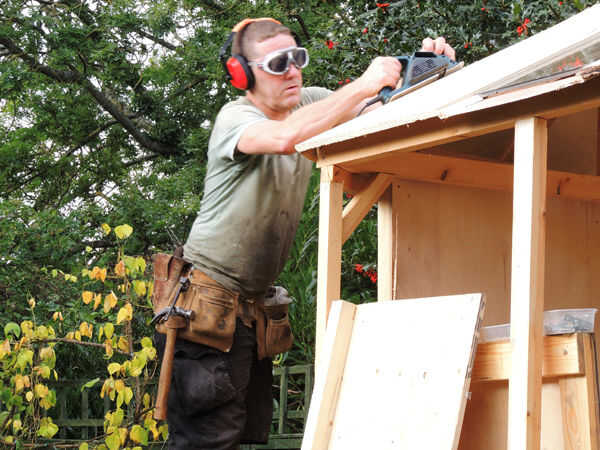

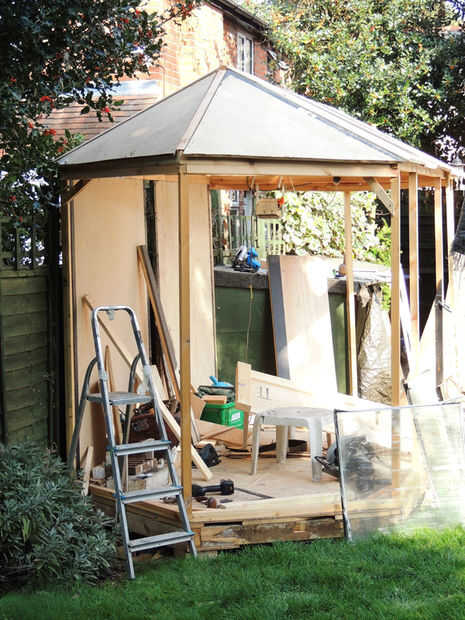

Aplicar el resto del fieltro fue relativamente fácil. Es sólo un montón de tachuelas. Tenía una carga de los clavos fieltros galvanizadas de un anterior trabajo de reparación de galpón.

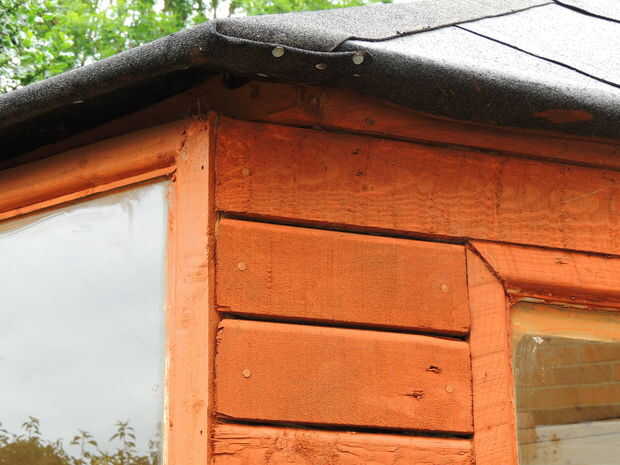

Por supuesto, se aplican las hojas de fieltro inferiores primero y luego se superponen para permitir la lluvia para retirar. Esto se puede ver en esta foto.
