Cómo construir un PVC Steadicam ($14 Steadicam Redux) (5 / 8 paso)

Paso 5: Construir el mango

a continuación, construiremos la manija de la unidad.  He modelado esta versión después de la Steadicam de $14, ideado mi Sr. Chung Lee, pero uno podría construir un bucle maneja versión o cualquier otro método creativo a colgando toda la unidad (que es la pipa del PVC para la derecha?).

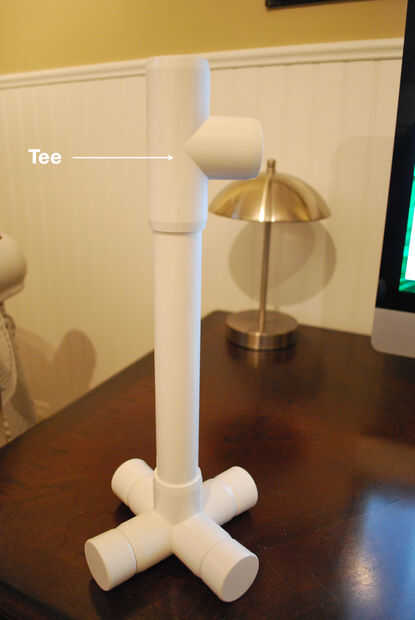

Empuje la t de PVC con cemento de PVC en la parte superior del tapón ahora 10" PVC tubo que está conectado al depósito de lastre.  Tratar de alinear por lo que se que es entre dos de las tomas de 5 vías (ver foto), ya que esto más al ajuste estabilizarán hacia abajo.

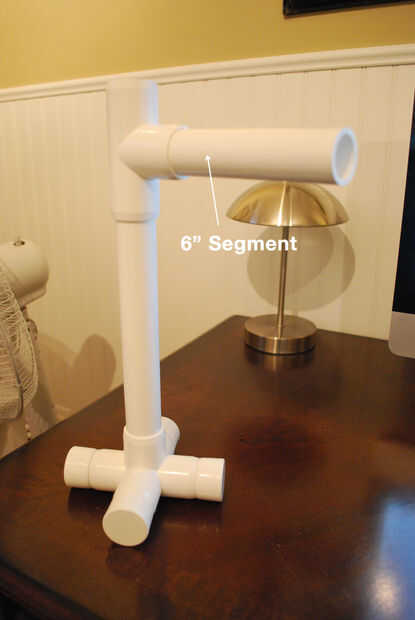

Inserte el segmento de tubería de PVC de 6" en el puerto del lado de la t de PVC y seguro con cemento de PVC.

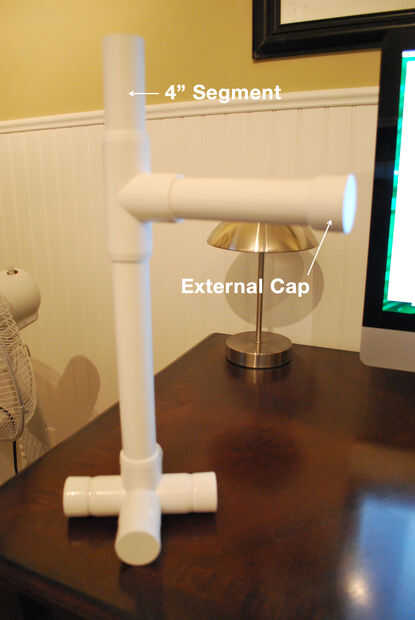

Elegí para colmo con un casquillo externo, que puede consolidar en su lugar con cemento de PVC.  Utilicé una tapa externa así que sería capaz de encontrar el extremo de la tubería por la sensación, pero podría utilizar un casquillo interno de bonita para arriba.

Finalmente, para terminar la unidad de la manija, inserte lo restantes 4" PVC tubo en la parte superior de la t de PVC y asegúrelo con cemento de PVC.
