Paso 5: Perforar la placa de madera
El siguiente paso será perforar la madera para nuestro 3d impreso piezas. El video de arriba muestra un resumen de mi primer diseño, pero ha cambiado significativamente desde.
La primera imagen muestra el rediseño completo y se dará cuenta de algunas diferencias. Aquí están las diferencias en cuenta al hacer la perforación:
- El controlador se encuentra debajo de la torre de la plantilla de prueba
- Hay 5 pies en vez de 4, con una derecha en el centro de la placa
- Los motores están ahora orientados hacia el interior de la placa
- Los motores son ahora a cada lado de la placa, en lugar de ser en una formación de 'L'

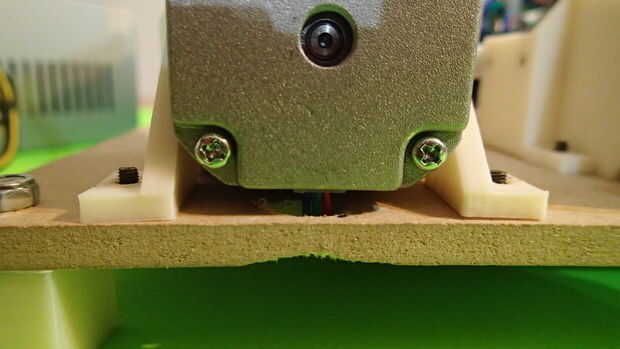

- Hay agujeros por debajo de la montura de tope y directamente debajo del centro del montaje del motor para el cableado de debajo de la placa

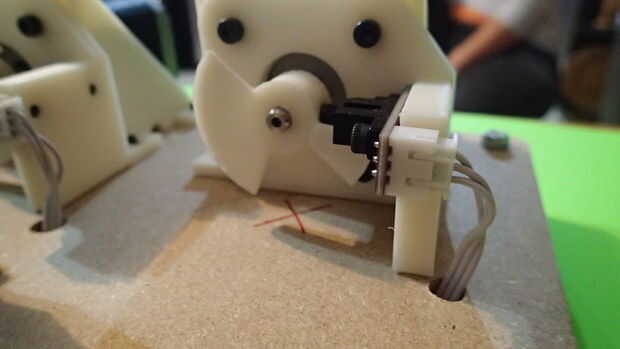

- Hay agujeros en un lado de la torre de la plantilla para los cables de motor de tope ir a través de
En primer lugar, el controlador y la torre de la plantilla de prueba están en el mismo lugar, por lo que no necesita hacer espacio para las dos placas en la placa, y lo hará más limpio y menos un lío con los cables.

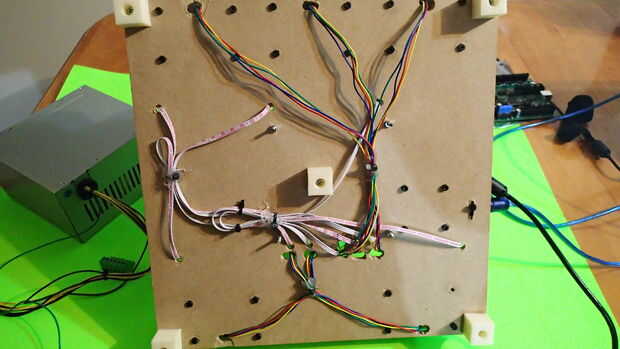

Tener los motores apuntando hacia el centro facilita enviar la plantilla de prueba ya que es más robusto, que también ayuda para el cableado de los topes. Como se puede ver el motor y el cableado de tope va debajo de la placa para darnos una mirada más limpia.
Te sugiero dejar la perforación de la zona para el proto board hasta el final después de todo, fue colocada en la placa.
