Paso 4: Vinculación de los engranajes

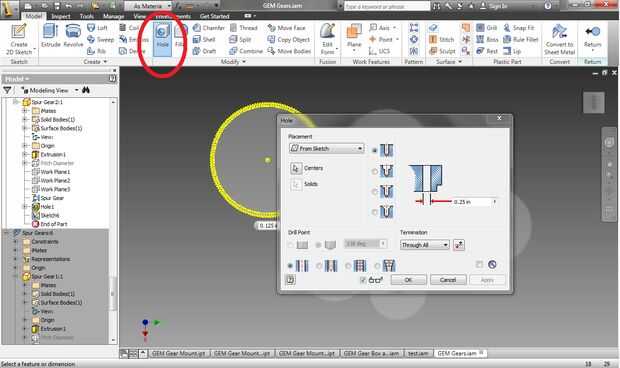

Ponga un agujero en el centro de cada engranaje abierto uno de los componentes del equipo y crear un dibujo nuevo sobre la faz de la marcha. Seleccione el "punto" del grupo "Dibujar" y coloque un punto en el centro de la marcha. Terminar el dibujo y seleccione la herramienta "Agujero" de dentro del grupo de "Modificar". Seleccione el punto de que crear y definir el diámetro del círculo para ser igual al diámetro de la barra de acero que va a utilizar (en mi caso 1/4 pulg.) El tipo del agujero debe ser un simple agujero. Repita este proceso para todos los engranajes restantes en su diseño. (Ver primera figura)

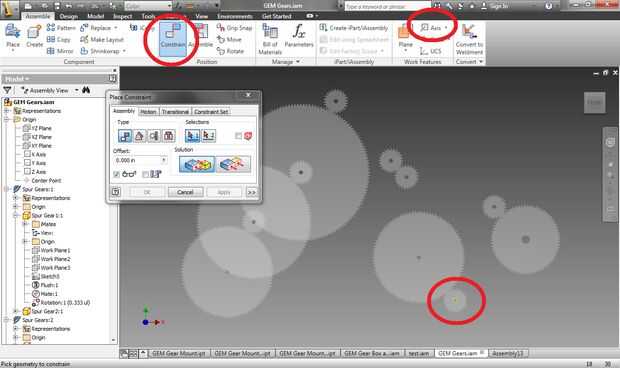

Dientes se acaban ahora. Ahora puede empezar a vincular todo el material fija junto con la creación y la restricción de su eje de rotación. Primero seleccione la herramienta de "Eje" dentro del grupo de "Funciones de trabajo". Seleccione el agujero creado para el eje. Repita para el otro equipo que desea enlazar a este. Una vez haya creado un sistema que empareja del eje que puede hacer clic en el elemento de "Restringir" en el grupo de "Posición". Restringir los dos ejes ha creado haciendo clic en ambos y aplicar la restricción. Continuar haciendo esto por los orificios restantes. Los conjuntos de engranajes pueden vincularse en cualquier orden. Elegí empezar con el más grande del engranaje y vinculado progresivamente el engranaje más pequeño siguiente hasta que todos estaban vinculados. Debe restringir el eje de rotación de un gran engranaje en el eje de rotación del pequeño engranaje del conjunto que se une con él. (Ver segunda figura).

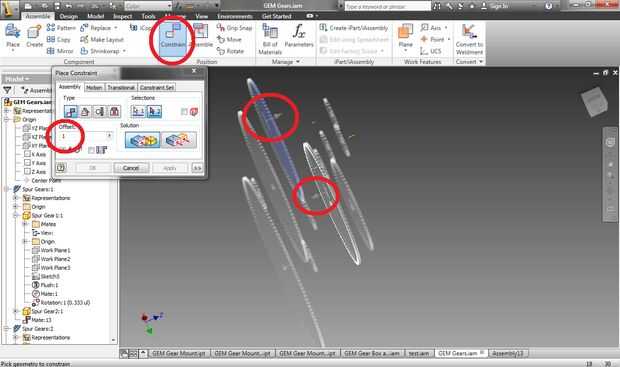

Una vez que el eje de todos los engranajes están vinculados deben restringir la cara de cada pareja vinculada con un desplazamiento. Esto arregla por lo que se compensan entre sí y libre para rotar. (Ver tercera ilustración).

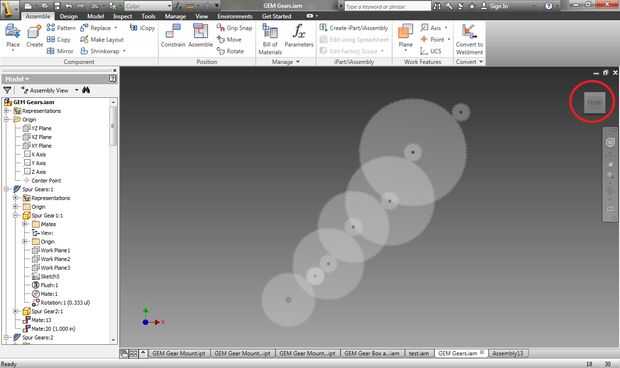

Ahora tiene un conjunto de engranajes de estímulo que están todos relacionados correctamente y podemos empezar construyendo una caja de engranajes para contenerlos. (Véase la cuarta ilustración.)
