Paso 19: Construir la caja de enchufe y conectar tableros de control

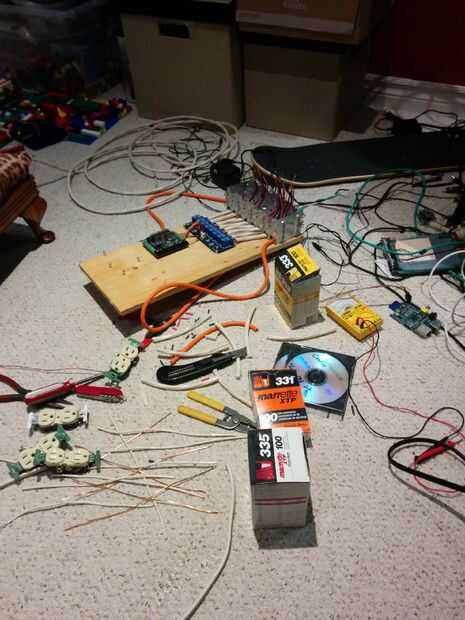

La configuración lógica todo va montada sobre un tablero de madera contrachapada de 1/4".
Caja del zócalo
La caja de toma se compone de 4 cajas eléctricas estándar asociado juntos y atornillada en la placa.
La fuente de alimentación a la caja es de un cable de extensión con el extremo cortado.
Si usted no está acostumbrado a manejar el cableado de electricidad, por favor consulte a un electricista.
Como se divide cada toma par - controlado por separado - que necesitan para manejarse como una toma de split instalada en una cocina. El lado caliente (latón) de la base necesita la ficha entre la parte superior y la parte inferior de cada eliminado.
Juntos se conectan los cables de tierra de la fuente y de cada toma. Debido a la cantidad de cables, tuvo cerdo-tailing pocos grupos juntos en un momento.
Como los cables de tierra, el neutro de la fuente y cada par de socket está conectado juntos. Nuevo hecho en grupos.
La fuente caliente y todas las líneas de alimentación a la placa de relé de Sainsmart están conectadas juntos.
Las líneas de cambiar-caliente de la placa de relé ir a la parte superior y la parte caliente (latón) de cada conexión.
Placa de relé

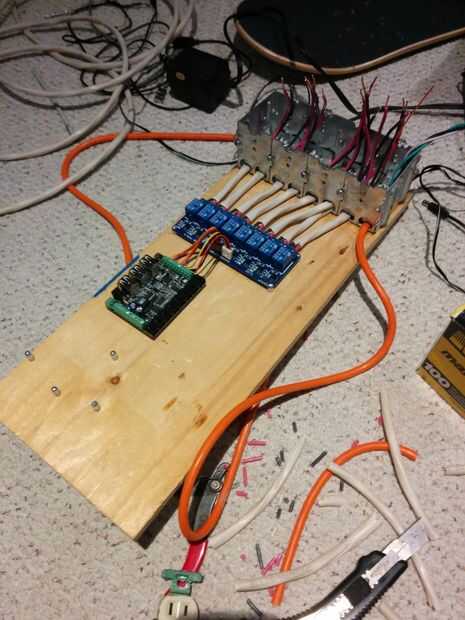

La placa de relé está montada a la madera contrachapada con soporte tornillos y arandelas de plástico.
Las líneas de alimentación caliente de la caja de enchufe ir al conector del medio de cada relé individual. Las líneas conmutadas de caliente se remontan desde el lado izquierdo de cada relé.
10 cables conectan entre la placa de relé y la Junta de Phidget - una tierra, un 5V + y 8 líneas de la entrada-salida de digital out puertos.
Nota: Necesito cambiar esto, viene el poder de controlar la placa de relé de la placa de E/S. Para la protección, la fuente de 5V de la placa de relé debe venir de una fuente independiente.
Phidget 8/8/8
El Phidget se monta también en la madera con tornillos de soporte y arandelas de plástico.
Además de conectar a la placa de relé, esto tiene un cable USB para el PI, y su fuente de alimentación conectada.
Frambuesa PI
El PI se monta a la madera contrachapada con tornillos de soporte y arandelas de plástico también.
Tiene su propia fuente de energía y también está conectado a la red de mi casa.

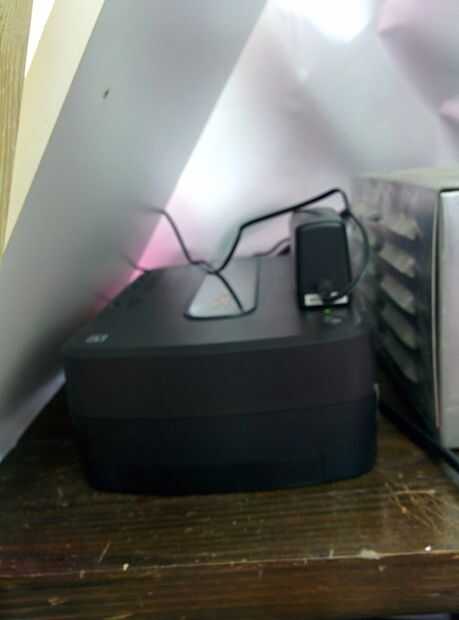

Todos los dispositivos en el panel de control están conectados a un UPS - excepto la caja de toma. La caja de toma está conectada directamente a la pared. Esto es un UPS pequeño que proporcionará respaldo para el sistema de lógica probablemente durante horas, pero no es lo suficientemente grande como para soportar las luces y bombas para cualquier momento. Sólo queremos mantener la lógica de ser dañado.
Debido a la cantidad de agua, de seguridad, he instalado este tablero de control de 2 x 2 colgando del techo.
