Cómo construir un excitador de Slayer (3 / 4 paso)

Paso 3: Hacer las bobinas y carga superior

------THE SECONDARY COIL------

En mi opinión, el diseño y la fabricación de la bobina secundaria es el proceso que toma más tiempo para completar.

Paso 1: Calcular las especificaciones de la bobina (cuadro 1).

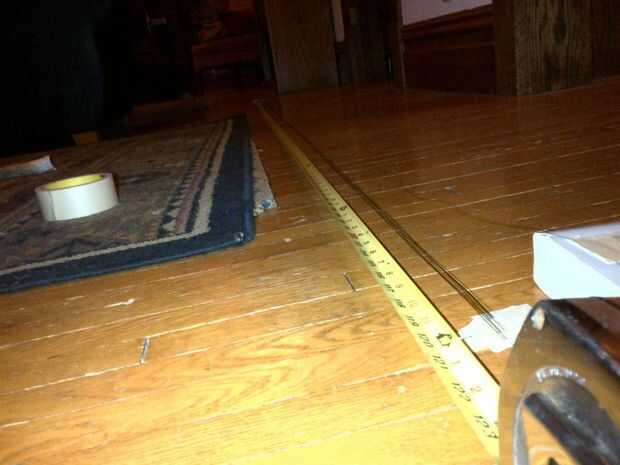

Si bien hay varias formas de averiguar cuántos se convierte en viento en su secundaria, acabo de ir con 400. Para averiguar cuánto cable necesitaría encontré la circunferencia de la tubería de PVC. La ecuación de esta es Pi * D donde Pi = 3.14 y D = el diámetro de la tubería de PVC que es 1". Así que lo hice 3.14 * 1 que igualó 3,14" así que necesitaría 3,14 pulgadas de alambre para hacer una vuelta en el secundario. Yo sabía que quería 400 vueltas así que solo multiplica 3,14" por 400 y salió con 1.296" de alambre. Dividí este número por 12 para obtener la longitud en pies y la respuesta vino a ser 104,67 pies de cable. Ya que no soy particular, redondeado a un incluso 100 y mide el alambre hacia fuera en el piso de mi sala de estar.

Paso 2: Preparar el hilo envolver alrededor de la secundaria (cuadro 2).

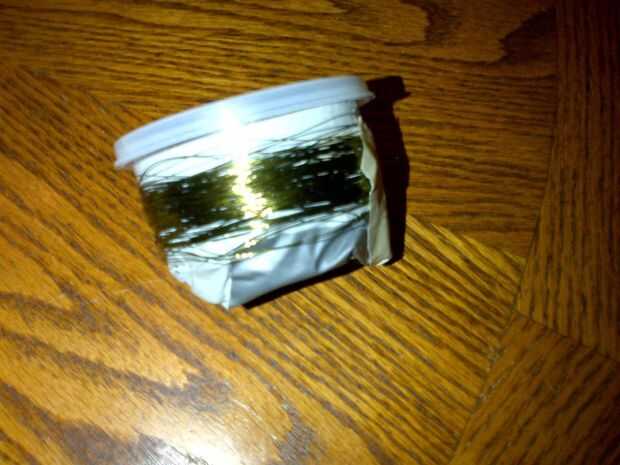

Después de que el cable fue medido hacia fuera, envuelto alrededor de un recipiente de Tupperware que estaba cubierto con cinta de doble cara. Este contenedor prevenir el alambre de desenredar mientras estaba envolviendo alrededor del tubo.

Paso 3: Enrollar el secundario (cuadro 3).

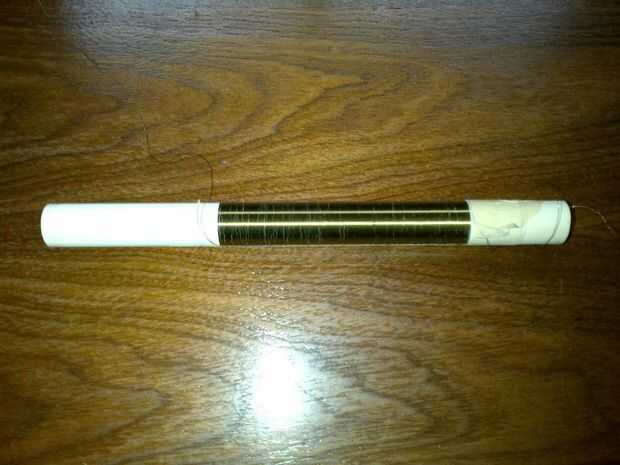

Esta toma de paso mucho tiempo hasta asegurarse de que es cómodos y tener un montón de cinta de pintor a mano en caso de que usted necesita tomar un descanso. Mi secundaria tomó cerca de dos horas al viento. Vas a querer empezar con cinta adhesiva un extremo del cable a la tubería, asegúrese de que dejar aproximadamente un pie de cable adicional para que pueda conectar al circuito del controlador. Entonces simplemente vas a enrollar el cable alrededor del tubo teniendo cuidado de no superponer el cable en cualquier lugar. Una vez terminada la bobina, (otra vez, dejar un poco alambre adicional para conectar a la carga superior) cinta el extremo del tubo para que desenvuelva mientras no esté. Ahora tienes dos opciones, puede ya sea capa el tubo entero de un epoxi de uso general por lo que nunca se derrumbará o usted puede dejarlo. Terminé solo virar unos puntos de la bobina con pegamento del gorila porque estaba fuera de epoxy. Aunque, recomiendo su bobina de epoxy de la capa!

---LA CARGA SUPERIOR---

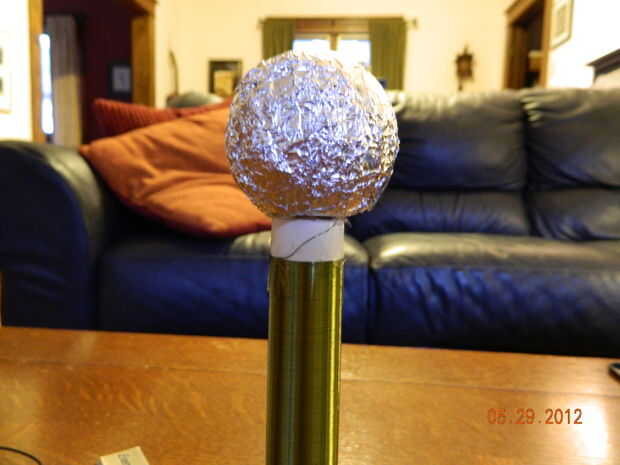

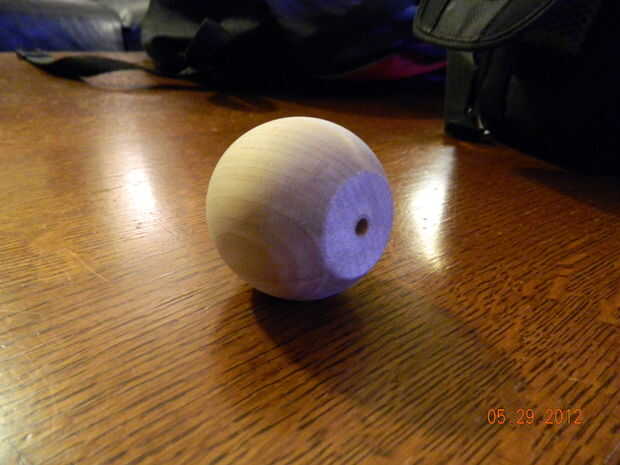

Carga superior no necesita ser elegante, una bola de metal sería lo ideal pero bastante mucho cualquier cosa redonda o toroidal en forma funcionará como está cubierto en algo metálico. Usé una perilla de madera que encontré en una tienda de piezas y envuelto en una hoja de papel de aluminio alrededor de él. Necesitará fijar un extremo de la bobina secundaria a la superior carga por tornillo o soldadura. Simplemente coloque la carga superior a la secundaria, he utilizado pegamento caliente para mantenerla en su lugar.

---LA BOBINA PRIMARIA---

Esta parte es muy fácil, sólo tienes que hacer es envolver un trozo de cable directamente alrededor de la base de la secundaria como yo lo hice en la última foto. Dispararían en alguna parte entre 5 y 15 vueltas, he encontrado que 8 vueltas trabajaban mejor para mí.
