Cómo construir un diagrama de cableado (1 / 13 paso)

Paso 1: Entender el concepto

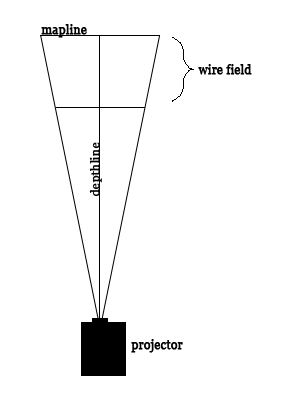

Antes de profundizar, vamos a echar un vistazo a la anatomía de un diagrama de cableado. El siguiente diagrama es una vista panorámica de un proyector de arrojar luz.

En situaciones regulares, el proyector golpea una superficie a una distancia determinada. Pretender que hay una pantalla en la línea etiquetada "mapline" que está golpeando el proyector. Ahora, tome esa pantalla y cortar para arriba en un montón de tiras verticales. Moviendo algunas tiras más cerca hacia el proyector, efectivamente proyectos en el espacio 3d.

El proyector es alimentado por un equipo que tiene el fondo de todas las tiras verticales memorizados. A través de esto, podemos construir objetos digitales 3d en el espacio real.

El proceso de

Aprende sobre su proyector.
Averiguar cuántos cables que quieras en tu diagrama de cableado.
Trazar el diseño de su proyección sobre un núcleo de espuma.
Marcar donde quieres los cables a esa base de la espuma.
A través de los puntos de la gota
Calibrar
Y ejecutar su programa
