Paso 3: Coloque los componentes en el PCB y la soldadura en lugar

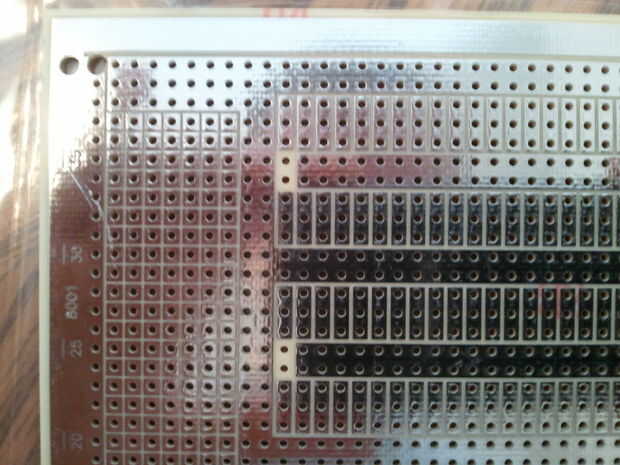

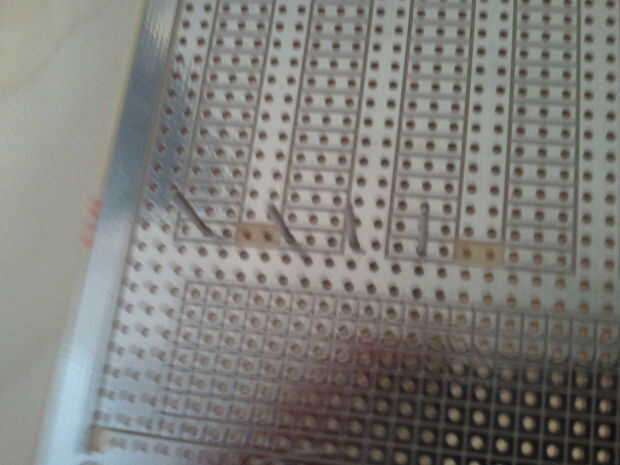

Cuando recibas el PCB (Printed Circuit Board) te darás cuenta que la Junta particular que estamos usando tiene sets de 3 orificios conectados entre sí. Estos grupos están separados del resto de la Junta. También hay un gran área interconectado que separa las columnas. La razón que estas teclas configuradas de tal manera es para que pueda conectar algunos cables de componente, manteniendo separado de los demás. Por ejemplo, con un condensador no desea que tanto los conductores que en el mismo teclado! El condensador no se carga porque ha sido en cortocircuito hacia fuera. Lo que usted haría es conectar el terminal positivo a una almohadilla y la terminal negativa a una almohadilla que esté conectada a tierra. Puesto que hay algunas cosas en nuestro circuito que necesita estar conectado a tierra, se conecte a tierra el área principal de nuestra PCB.
Paso 1: Coloque el puente rectificador en el PCB para que los conductores de 4 son en pastillas separadas, con uno de los cables mediados conectados a la zona. Ver la imagen adjunta como referencia.
Paso 2: Cortar dos trozos de alambre de gancho-up del carrete. Quiere usted dejar alrededor de 2 piezas de pie, tiempo suficiente para que puede conectarlos cables de su dínamo de bicicleta sin yanking en su tablero acabado. Tira de un extremo de cada cable. Utilizaremos estos cables como la conexión de CA a nuestro circuito. Aviso el rectificador de puente tiene dos conexiones para la CA, son en el medio y marcado con una línea ondulada (que significa AC). Después de tener las piezas de corte, uno de los extremos pelados del cable a través de la parte top(non-metal) de la tabla de alimentación y asegúrese de que sale de un agujero dentro de la zona, hacemos esta tierra. Etiqueta que el alambre con un trozo de cinta de color o algún tipo de marca. El otro cable de alimentación a través de un orificio que está conectado el otro cable del rectificador de mediano.
Paso 3: Aviso mi imagen se hace referencia en el paso 1, los dos exteriores cables están en su propia tira de tres. Estos cables son los terminales positivo y negativo de DC y están marcados con un + y - para cada terminal respectivo. Encontrar el botón que corresponde al terminal positivo. Tomar el condensador de microfaradio 6800 y soltar el terminal positivo del condensador a través de un orificio que se corresponde con la almohadilla de la misma como el polo positivo del rectificador (por lo que pueden llevar a cabo). Alinee el extremo negativo del capacitor que se conecta a la plataforma que tiene el rectificador negativo terminal. Puede ser útil utilizar un trozo de alambre para conectar unos cojines a la terminal negativa del rectificador porque habrá múltiples conexiones hacia atrás se.
Condensador 6800 mF tiene flechas apuntando al borne negativo.
Ver: http://www.ehow.com/how_5935484_tell-polarity-electrolytic-capacitor.html
Paso 4: Ahora encontrar el regulador de tensión de OKI-78SR-5. Tenga en cuenta que tiene tres terminales, la extrema izquierda (con la pieza negra hexagonal hacia usted) es corriente en (+) de la C.C., el terminal medio debe ser conectado a tierra (área principal) y terminal derecho es la out(-) DC. Tienes que alinear el regulador para que cada terminal tiene su propio cojín respectivo. Utilizar pequeños trozos de alambre para conectar la espalda terminal positivo al terminal positivo del 6800 microF condensador y el terminal a la zona de main(ground) de la Junta de centro.
Paso 5: Ahora Conecte el terminal positivo del condensador 10 microF en el mismo plato como el terminal negativo del regulador de voltaje. Conecte el terminal negativo del condensador 10 microF con el polo negativo del rectificador, como hizo con el primer condensador.
El condensador de 10mF tiene una raya negra más cercana a la terminal negativa.
Ver: http://www.ehow.com/how_5935484_tell-polarity-electrolytic-capacitor.html
Paso 6: Localizar y examinar el receptáculo USB A. Observe que tiene 4 pines conectados a él, los dos medios son pines de datos que dejamos desconectados. Los dos exteriores son nuestros pins de alimentación DC, el pin 1 es + 5DC y pin 4 es tierra (DC-).
USB un receptáculo de los pernos:
Aviso que con el conector hacia usted pin 1 es en lejos a la izquierda; sin embargo, si se va a girar alrededor de ella ahora será a la derecha. Este es el pin (pin 1) que se desea conectar con el terminal positivo del capacitor de 10 μF. Pin-4 está en la extrema derecha si el conector es hacia nosotros, pero la izquierda si se gira la otra dirección. Conectar este pin a la terminal negativa del rectificador.
Paso 7:
una vez que los componentes se fijan en su lugar debe seguir su camino por el circuito y asegurarse que todo está en el lugar adecuado. Una buena manera de hacerlo es actuar como si fuera la corriente y empezar desde el principio. Una vez doble han comprobado todas las conexiones pueden empezar a soldar. Tenga en cuenta que para soldar es un arte y se debe practicar soldando hasta que esté seguro antes de comenzar a trabajar en este proyecto. No cubre las técnicas apropiadas de soldaduras como es fuera del alcance de este proyecto.
