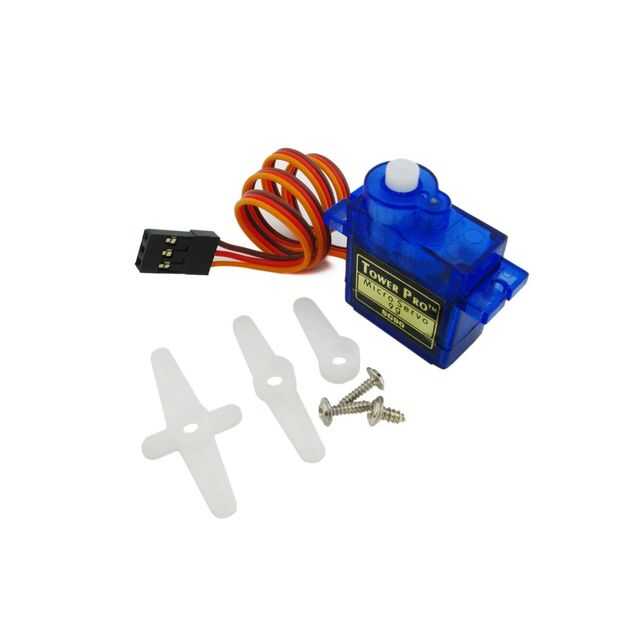

Paso 2: Paso 2 - conectar y probar el motor servo
Ahora es el momento para probar el motor servo. No desconecte la pantalla recuerda que:
► el cable rojo se utiliza típicamente para la potencia, por lo que recomendamos un cable de puente rojo de M/M para conectar este cable a los voltios;
► el cable negro se utiliza típicamente para el suelo, por lo que recomendamos un cable de puente negro de M/M para conectar este cable a la tierra;
► el cable amarillo se utiliza típicamente para la señal, por lo que recomendamos un cable de puente amarillo de M/M para conectar este cable a un cable de pin de lógica en el tablero (hemos utilizado el pasador "10").
Una vez que estas conexiones se realizan, puede probar su servo ejecuta este bosquejo (ver el anexo) sobre Galileo: simplemente realiza un movimiento de 90 grados del servo. No te preocupes la pantalla, en esta prueba no se enciende.
Si el servo funciona, podemos pasar al paso 3.
