Paso 6: Las otras cosas (cosas de Arduino)
Para hacer esta fuente de vida necesitamos la ayuda de nuestro amigo de confianza, el Arduino.
Antes de continuar a conectar lo externo (la fuente), permite conectar un potenciometro a nuestro arduino.

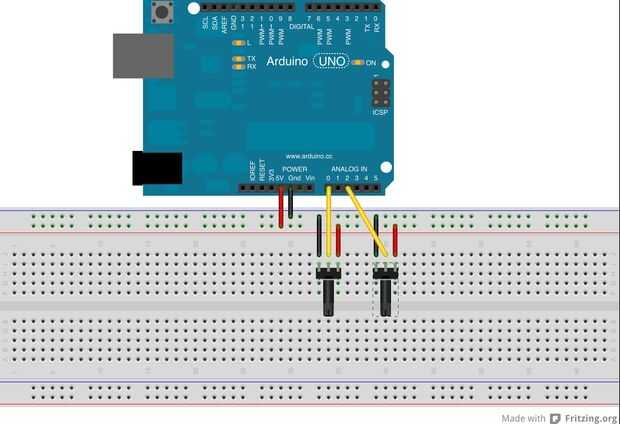

Necesitamos 2 potenciómetros para esta compilación. Uno para controlar la velocidad del estroboscópico de los LEDs y uno para controlar la velocidad de la bomba. Conectar cosas a la arduino es muy sencillo. Pero si no sabes cómo, sólo echar un vistazo a las fotos de arriba. He conectado mi potenciómetros a los pines analógicos 0 y 2, pero se puede utilizar cual número que te gusta (como son pines analógicos por supuesto)...
Puesto que el arduino simplemente Lee un valor analógico entre 0 y 1023 de los potenciómetros, no importa cual valor que tienen, he usado dos 10kohm unos. Conecte una pierna a 5v, la media pierna a su pin del arduino y el último tramo a arduino GND.
______

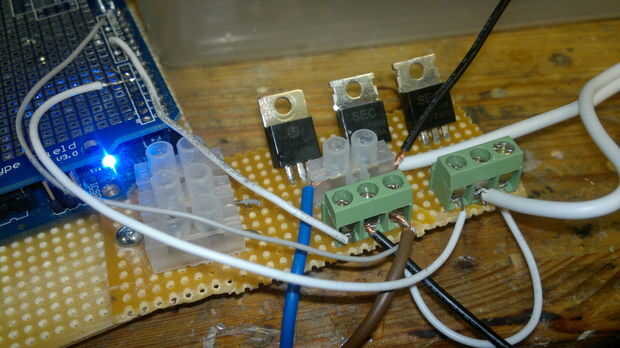

Bueno, ya debe tener sus circuitos MOSFET listos (uno para los LEDs) y uno para la bomba, montado sobre el cubo (o como en mi caso, en un perfboard separado). Ahora sólo tiene que conectar los cables de la puerta de tu MOSFET a tus pines de arduino elegido. En mi caso he usado pin 5 y 9. Recuerde que los pernos tienen que ser PWM habilitado! Y luego el cable de tierra de tus circuitos MOSFET para el cable GND de arduino.
Voila!! Ahora estás conectado un listos para (especie de todos modos)
Un Consejo muy útil es probar cada sección de la construcción a la vez. Para probar la bomba y LEDs, utilicé un sketch de arduino simple que fue hecho para PWM fundido un LED con un potenciómetro. Esto fácilmente podría ser codificado en 5 minutos por alguien que sabe cómo. O simplemente busqué en Google y copiado. Basta con ejecutar el boceto, primero con el Pin para el LED y luego para el pasador de la bomba. De esta manera puedes ver si hay algún error en el cableado o configuración MOSFET. Piensa dos veces, hacer una vez!
por lo tanto, necesitamos algo de código!
