Cómo conectar cableado de remolque: 2003 Chevrolet S-10 recogida (7 / 9 paso)

Paso 7: Asegure el cableado

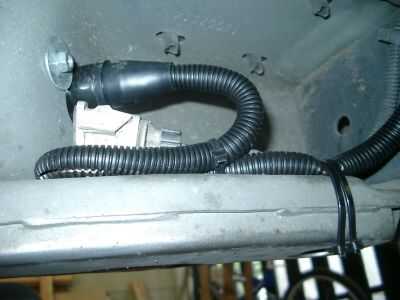

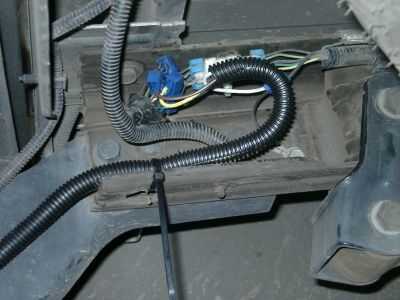

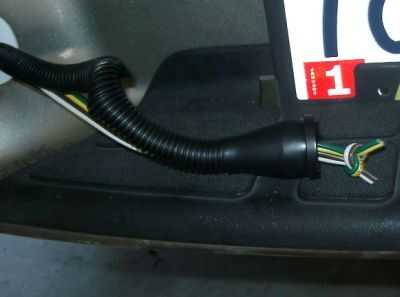

Una buena manera de asegurar el cableado es adjuntar el arnés de remolque en cubiertas protectoras del cable. Añadir abrazaderas de plástico para sujetar el cableado al chasis.

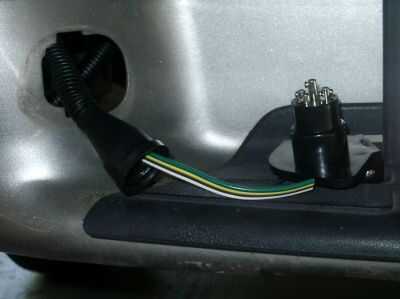

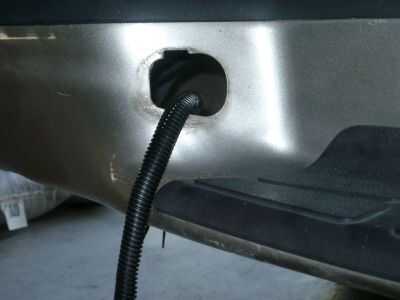

La placa de la licencia está iluminada por dos lámparas pequeñas. Una de las lámparas puede ser quitada, permitiendo que el arnés de remolque ser alimentados a través del orificio. Ataduras de cremallera mantendrá los cables en su lugar.

El trailer que esperaba pedir prestado requiere un conector macho redondo de seis polos en la camioneta.

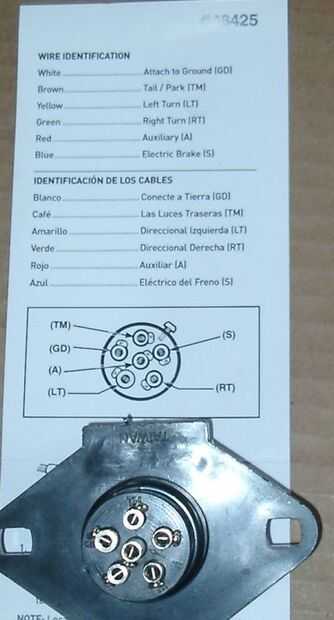

Las posiciones de poste están estandarizadas, lo que es fácil conectar con los cuatro cables del arnés del remolque.

Blanco: Conectar al polo marcado GD

Marrón: Conectar al polo etiquetado TM

Amarillo: Conectar al polo etiquetado LT

Verde: Conectar al polo etiquetado RT

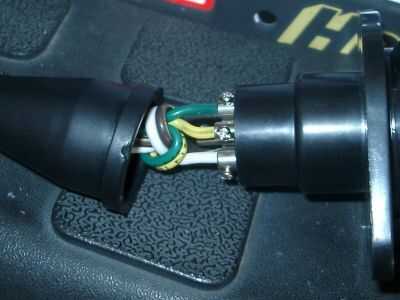

Antes de conectar los cables al enchufe, asegúrese de deslizar la cubierta de goma protectora sobre el arnés. Considere el uso de nudo de un suscriptor para evitar tensión en las conexiones.

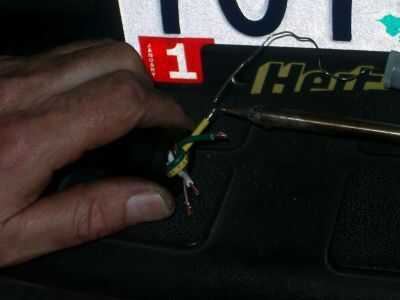

Otra técnica útil es cada conductor con soldadura de estaño. Esto ayuda a proporcionar un mejor contacto con la conexión de tornillo en polo.

Con los cuatro conductores estañados, inserte cada uno en su correcta conexión y apriete el tornillo de sujeción.

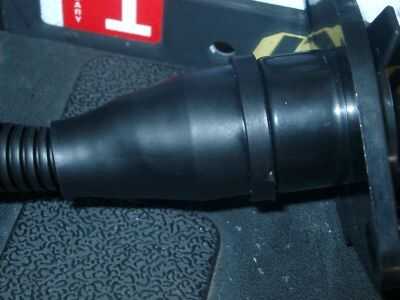

Deslice la cubierta de goma hacia arriba sobre los terminales.

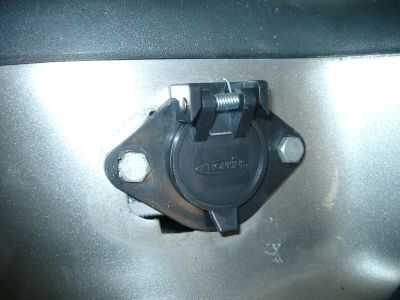

Los orificios existentes pueden permitir que el conector para sujetarse, pero estar preparado para perforar agujeros en el parachoques para caber.

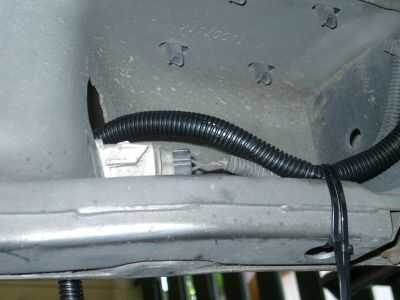

Después de la conexión se monta firmemente en el parachoques, agregar más ataduras de cremallera por debajo.
