Paso 1: Configuración de un módulo master o slave usando un USB TLL progammer
Nota: Esto no podría contar para todos, pero tuve que desconectar el 5v entre la USB-TTL y HC-05 y sostenga el botón de reset en el HC-05 al conectar nuevamente el cable de 5v. De esta manera el led fue intermitente con un intervalo de 2 segundos, indicando que entró en el modo de comando. Si no tienes un botón ir al siguiente paso.
HC-05 USB-TTL
VCC: -> + 5V
Tierra — -> GND
TX — — > Rx
RX — — > Tx
CLAVE — — > + 3, 3V
Hacemos uso de un Software de Terminal TERATERM para configurar el maestro. Las ventajas de este software Terminal – soporta CR + LF retorno de carro y avance de línea después de cada comando, que es una necesidad para el HC-05, envía comandos con cero retardo de transmisión, como el módulo de HC-05 interpreta comandos inmediatamente.
Usted puede Descargar TERA términoaquí

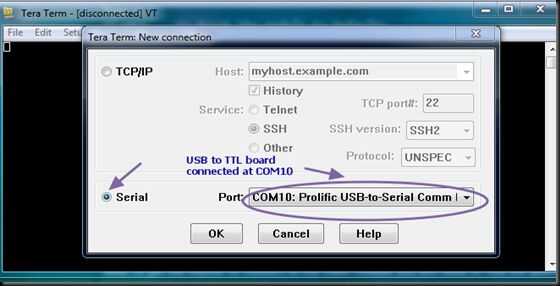

Abrir el terminal TERA término y seleccione la serie y el número de puerto donde está conectado el módulo USB-TTL.
En configuración -> Terminal y seleccione CR + LF en transmitir, también activar el eco Local.
En configuración -> seleccione puerto serie:
Velocidad en baudios como 38400,
Datos: 8 bits
Paridad: Ninguno,
Parada: 1 bit
Si escribe en AT debe obtener una respuesta aceptable.
Restablecer el módulo mediante la emisión de AT + ORGL que devuelve el módulo al estado original.
Puede cambiar el nombre por escribir al + nombre = YOURDEVICENAM
En + nombre = YOURDEVICENAME cambiará su nombre HC-05 a YOURDEVICENAME (llene en todo lo que te gusta)
AT + RMAAD lanzará el módulo de cualquier par anterior.
En + PSWD = 1234 para establecer la contraseña como 1234
Cambios en 1234 + papel = 1 la función del módulo al maestro, 0 establecerá esclavo
En + UART = 9600, 1, 0 Cambios velocidad en baudios de 9600, 1 stop bit, paridad 0:
