Cómo a fácilmente soldadura hilos de SMT LED

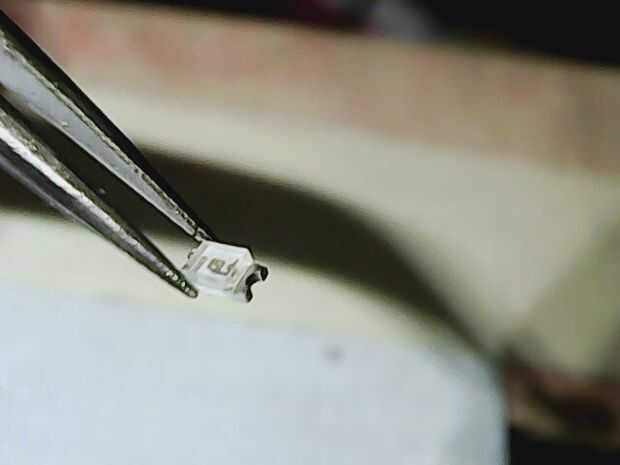

el problema
Hay un montón de aplicaciones cool donde necesitas incrustar pequeños LEDs de montaje superficial en cosas como ropa, joyas, etc.. Para ello, necesita una manera fácil de soldar cable pequeño imán para los LEDs pequeños. Ha habido otros intentos de hacer de esto un proceso fácil, pero he encontrado nada tan sencillo, rápido y fácil como este nuevo método.

La solución - cinta adhesiva
El proceso es básicamente sencillo. Tenemos que sostener un SMT LED boca abajo así podemos mano soldadura alambres a él. La mejor manera de hacer que el LED es unir a un pedazo de cinta adhesiva. Alambre magneto (30 calibrador) es probablemente el mejor tamaño para la mayoría de las aplicaciones. Si utilizas dos colores - uno rojo, otro verde, puede mostrar la polaridad del LED durante el montaje final. Si no utiliza dos colores, se necesita alguna otra manera para marcar la polaridad.

Aquí están los pasos:

Paso 1:
Utilice cinta adhesiva para montar una plaza de conducto cinta boca abajo (lado pegajoso hacia arriba) sobre una superficie plana.

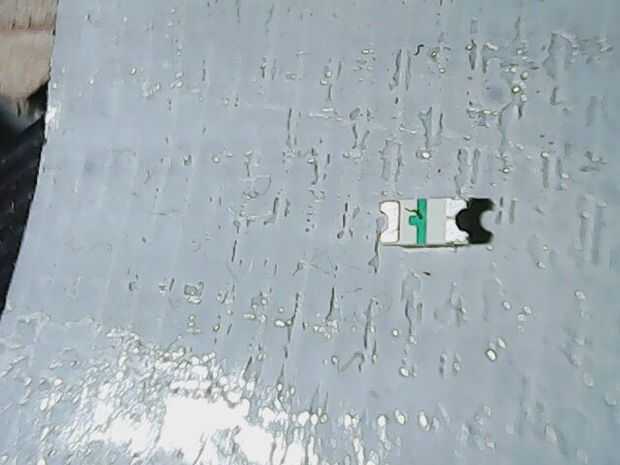

Paso 2:
Prendieron el LED al revés la cinta y presione para asegurarse de que está firmemente sujeta. Para ahorrar tiempo, puede montar varios LEDs en una gran columna. Asegúrese de que cada LED se enfrenta a la derecha de manera polarity-wise. La polaridad se muestra en la foto de arriba.

Paso 3:
La lata tus imán extremos. Este es el paso más desperdiciador de tiempo. Una olla de soldadura sería ir mucho más rápido.

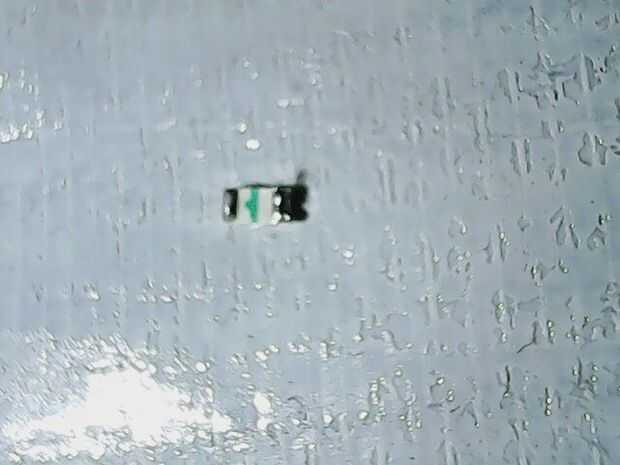

Paso 4:
Añadir una gota de soldadura pequeño a cada pad de los LEDs. Sólo un pequeño toque es todo lo que se necesita.

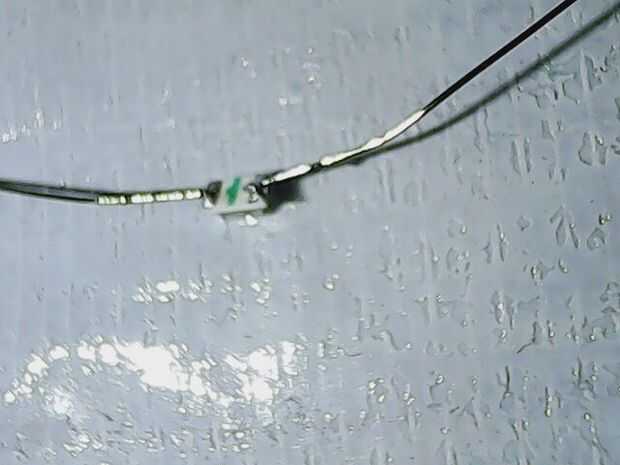

Paso 5:
Sujete el alambre del imán sobre la almohadilla de LED y calor con el soldador. Cuando la soldadura se derrita, retire la plancha. Mantenga el cable constante hasta que el estaño se solidifica. Si usas una lupa iluminada para ver mejor, este paso es increíblemente rápido y fácil, siempre y cuando tengas una mano firme.

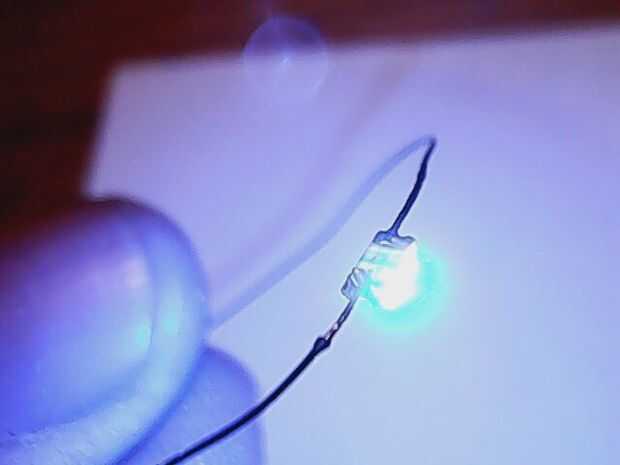

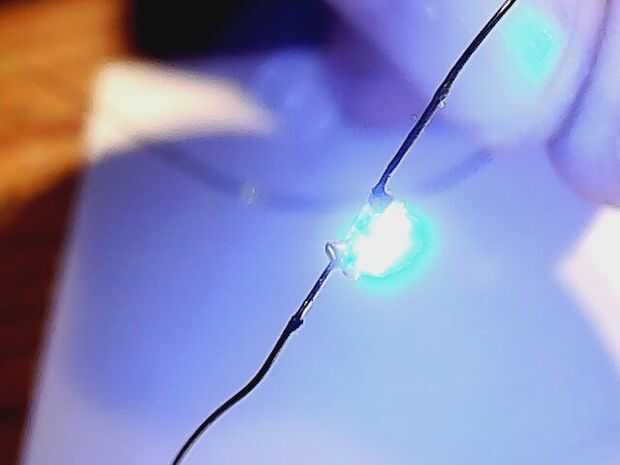

Todo hecho
Cuando se hace la soldadura, el LED se levanta fácilmente de la cinta y está listo para incrustar en su proyecto. No se olvide de usar resistencia de limitación de corriente en el PCB o en otro lugar para colocar los LEDs.
