Combatiente de la robusteza Gizmo | Robowars | Battlebot (2 / 15 paso)

Paso 2: Construcción Base del chasis

Vamos a comenzar con poner juntos nuestro primer rectángulo para este robot.

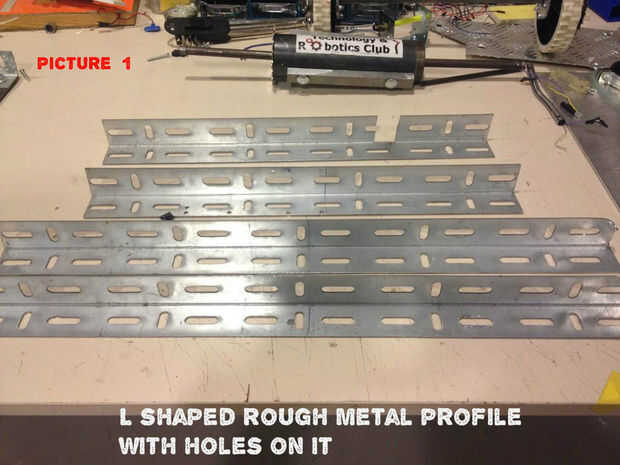

Necesitas L formado áspero perfil metálico con agujeros en ella. Puede verlos en la primera foto. Se llama ángulo ranurado acero plateado.

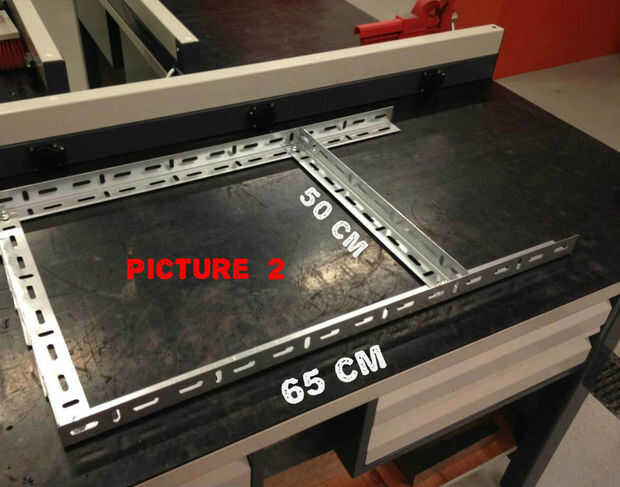

Verificar las dimensiones del rectángulo en la segunda foto. Nuestras dimensiones son 65 cm por 50 cm. Pero no tornillo todavía.

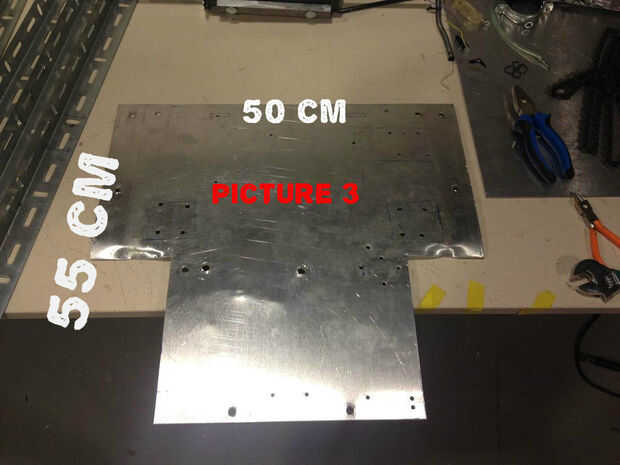

Después de dos piezas de corte de 65 cm y 50 cm L en forma de metales (en total 4 partes) deben preparar su plato de fondo. Esta es la hoja de aluminio de espesor 1,5 mm. Sus dimensiones son 50cm por 55 cm. Ver la tercera foto.

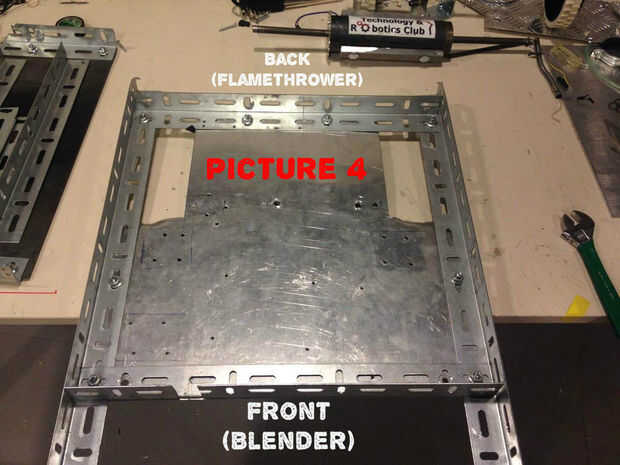

Ahora, es tiempo para identificar los lugares de los neumáticos. Según su neumático diámetro corte los lugares rectangulares desde la placa inferior de tu robot. No estoy dando las dimensiones exactas para ello porque depende de usted. Decida donde quiere poner sus neumáticos. Lo que sugiero se pone de parte de blender. Ver la cuarta foto para entender que es delantero. En la parte delantera de nuestro robot, coloca blender y en la parte posterior del robot puse lanzallamas.

Después de cortar, ahora es el momento de montar los Vengadores :)

Una nota importante. Necesita hacer un desplazamiento de 2 cm de la parte trasera del robot. Los marqué con círculo rojo para usted en el quinto cuadro.

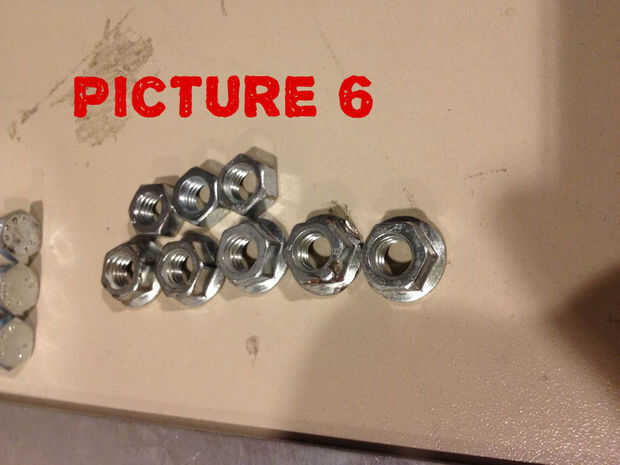

Con este conocimiento en la mano, armar la base de nuestro robot. Tendrá pernos autoblocante (de tamaño métrico 8) (véase el cuadro VI) y

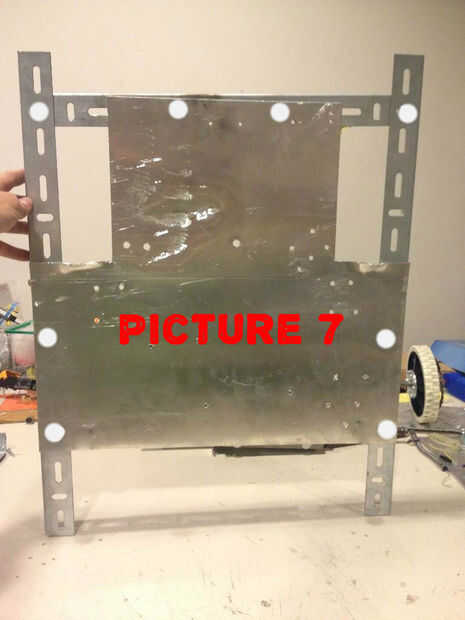

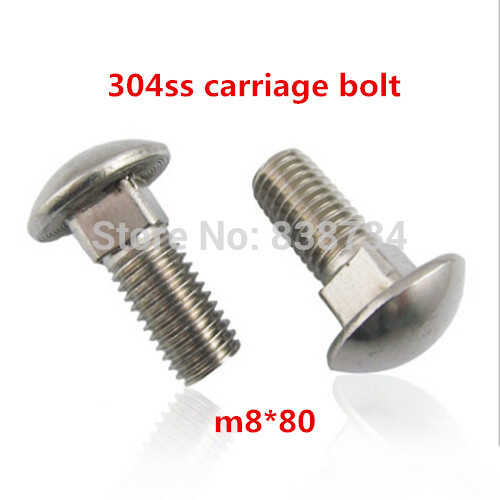

. (para métrica 8 tamaño y con la longitud de 2cm como máximo) Comprobar la séptima para ver donde debe perforar e introducir los sujetadores (yo les marcados con círculos de color blanco).

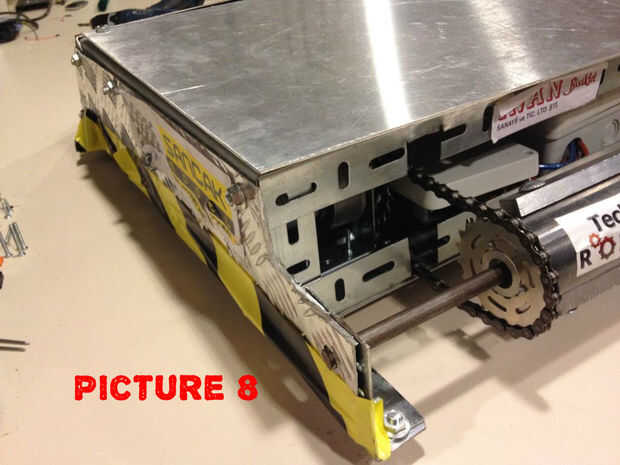

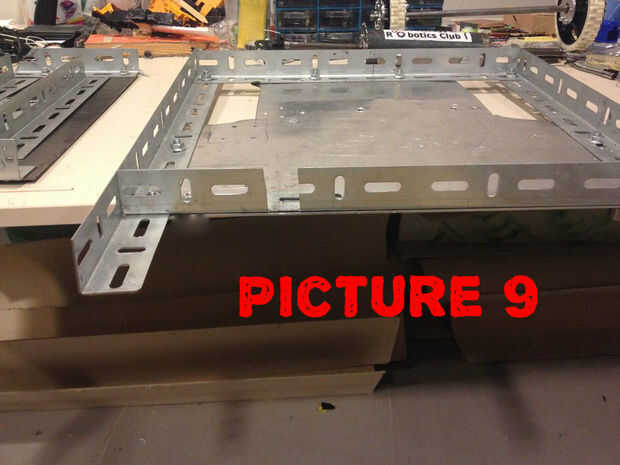

Una es hacer un espacio para nuestro mezclador de la impulsión de cadena. Véase el cuadro 8 para entender lo que vamos a acabar con por este corte. Por consiguiente abrir un pequeño espacio al observar en el cuadro 9. Usted no necesita la dimensión exacta. Si lo desea, puede descubrirlo mirando los agujeros en L en forma de metal.

Conocer la base de su chasis listo. Construimos todo en la parte superior.

Permite pasar al siguiente paso...
