Paso 4: Práctica modos
Los dos primeros modos, ásperos y finos, son los más prácticos, ya que permite configurar colores particular en un determinado LED RGB para uso en sus proyectos. La matriz resultante de valores calibrados se imprime en la ventana de Monitor Serial y puede copiar-pegar en el esbozo de proyecto.
ÁSPERO
Como su nombre indica, este modo le permite configurar sus colores sin precisión exacta, aunque puede ser suficiente para la mayoría. En este modo los recortadores están proporcionando datos absolutos, lo que significa que el brillo de R, G y B corresponde a la posición actual de recortadores; tendrás que ajustar manualmente para cada color.
El bosquejo está configurado a calibrar colores para mis relojes OnePixel.
Para ajustarlo a su proyecto necesita primero definir el número de colores que pretende calibrar en
A continuación, editar la matriz de RGBready en consecuencia (no cambiarle el nombre sin embargo). En este momento, usted debe poner algunos valores genéricos, aproximadamente correspondientes a los colores que se desea alcanzar.
Por último, editar el comentario [] matriz – estos se mostrará en el Monitor Serial y en la tabla resultante, que ayudan a mantener el contacto con lo que estás haciendo.
Subir el sketch y abra al Monitor serie. Se mostrará el estado actual de cosas: el número del color, absoluto lecturas de trimmers (primeras tres columnas), los valores RGB actuales (segunda de tres columnas) y línea de comentario. Ajuste los valores girando los trimmers; el resultado es inmediatamente visible en la primera (prueba) LED. El segundo LED, referencia, mostrará el valor inicial establecido en la matriz de RGBready (hasta que lo cambie por pulsar SET). La referencia del LED puede conmutarse entre todos los colores de la matriz de RGBready con las teclas COMPAREUP y COMPAREDOWN. El botón de impresión se puede utilizar para mostrar los resultados en cualquier momento; Presiónelo nuevamente para reasumir la calibración.

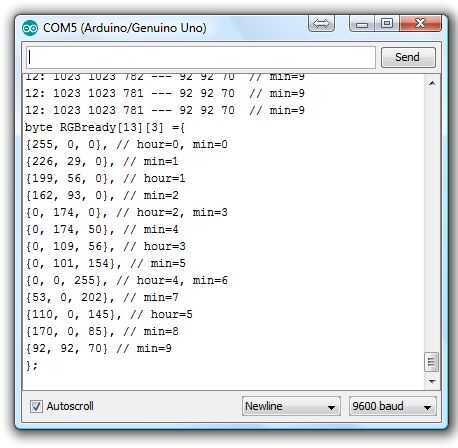

Una vez que esté satisfecho con los resultados en el color particular, pulse el botón SET. Guardar los valores actuales en el array RGBready y mover el programa al siguiente color. Una vez terminados todos los colores, la matriz resultante se imprimirá en la ventana de Monitor serie. Luego puede presionar el botón de impresión para comenzar de nuevo.
BELLAS
En modo fino, los recortadores se utilizan para obtener datos relativos, lo que significa que no tienes que configurar cada color, solamente ajustar los ya establecidos.
En primer lugar, copiar la matriz resultante de la RGBready de modo áspero y péguelo en lugar del anterior en el bosquejo. También puede configurar la precisión de ajuste:
El divisor se utiliza para dividir trimmer lecturas, medio número más grande así que más precisión (aunque no necesita más de 10).
No te olvides de cambiar el CALIBRATION_MODE multa. Subir el sketch y abra al Monitor serie. Ahora, tres primeras columnas muestran las posiciones de trimmers en relación con su estado en el comienzo del esbozo y pueden ir en negativo.
El botón de impresión se convierte en botón: puede ser utilizado para ajustar los trimmers si te quedas sin espacio. Cuando se presiona su posición no se lee, y la nueva posición base se definirá una vez que suelte el botón.
El resto es el mismo: usar SET para guardar colores, obtener los resultados una vez todos los colores.
