Colocar una línea en a un viejo Philips Radio Cassette Recorder - (número de modelo DR193) (5 / 11 paso)

Paso 5: observación de

Después observando que yo había cometido un error por el alambre de corte #5, y después reconectarlo, miré para el otro los cables que debo haber corté en su lugar. Observé que había 2 sets de cables de conexión tabla #3 con el tablero reproductor de casete color naranja-buff. Un juego tenía 3 cables y el otro tenía 4 cables.
Pensé que yo debería interceptar uno de estos conjuntos de cables. La razón detrás de esto era que los altavoces estaban conectados a sólo el tablero #1 y tabla #1 fue conectado a Junta #3 y no a la Junta de cassette, reproductor. Así, para el reproductor de cassette para trabajar el sonido debe viajar desde el reproductor de cassette a tablero #3, luego al tablero #1 y luego a los altavoces de línea de salida. Por lo tanto, necesitaba a los dos conjuntos de cables de conexión placa #3 a la Junta de magnetófono.

Pero no sé que conjunto de cables llevó el sonido.

Miré de cerca y encontró que el lugar donde fue conectado el conjunto con 3 alambres a la Junta, las juntas se marcaron con más y menos. No había ninguna marca que el tercer cable conectado el tablero y supuse que debe ser el cable de puesta a tierra.

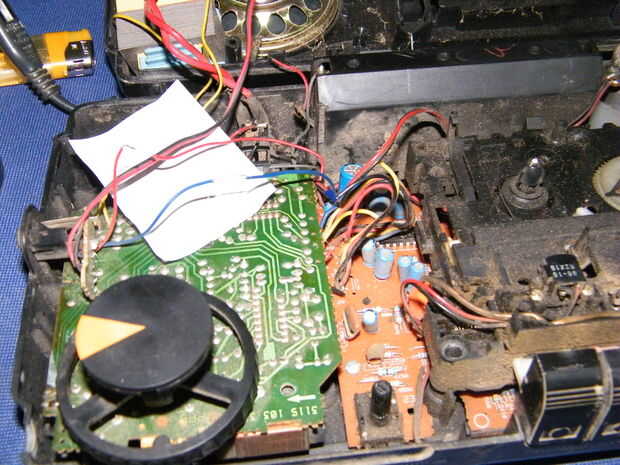

Si nos fijamos en la foto ves el reatado cables #5 por debajo de la cual he colocado un papel blanco (para actuar como un fondo para la foto). También puede ver los dos juegos de cables procedentes de debajo de la #3 y la conexión con la Junta de cassette, reproductor (en la parte superior derecha)
