Paso 2: Diseñar el turner de tiempo

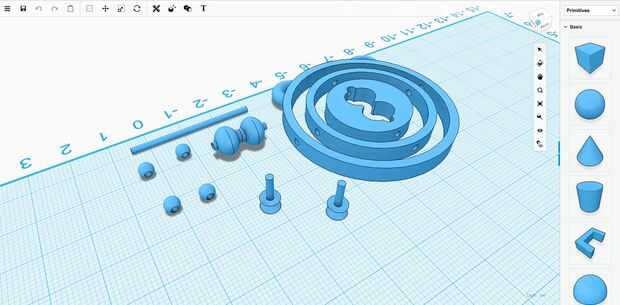

No tengo capturas de pantalla de diseño, así que voy a hacer un montón de explicar sin imágenes.
El reloj de arena:
El reloj de arena se creó haciendo dos esferas, uniéndolos con un cilindro y agregar pequeñas esferas en la parte superior. Para hacer lugar para el palo, he añadido un palo vacío con un diámetro de 0,2 cm. El tamaño total del reloj de arena es 1, 6 x 0, 8 x 0, 8 cm.
El círculo más pequeño:
El círculo más pequeño tiene un diámetro de 2,5 cm y una altura de 0,5 cm. Para crear el lugar para el reloj de arena en, agregó dos cilindros huecos, colocar un cubo en el centro y había agregado vacíos de cilindros más pequeños en el medio. Para asegurarse de que el reloj de arena encajaría en, he puesto dentro de la forma en diseño 123D, para ver que incorpora de hecho. Finalmente he añadido dos agujeros al círculo, en el medio, entre otras, con un diámetro de 0,2 cm.
El medio círculo:
Esto fue sin duda la pieza más fácil diseñar. Tomé un cilindro con un diámetro de 3,75 cm y había añadido un cilindro vacío de 3,15 cm de diámetro a la mitad del mismo, dejando 0,325 cm entre los dos círculos. He añadido cuatro agujeros a este círculo, cuatro con un diámetro de 0,2 cm, distribuida uniformemente sobre el círculo.
El círculo más grande:
Este círculo era bastante similar al círculo central. Se realizó con un cilindro con un diámetro de 5 cm y una altura de 0,5 cm. El cilindro he añadido a la mitad del mismo, tenía un diámetro de 4,4 cm. Para agregar las orejas a él, tomé el toro inteligente y retirar la parte inferior mediante la adición de un cubo vacío que. Entonces giré la pieza por lo que sería colocarse lo que quería. Repite esto del otro lado, pero con la pieza se duplicada.
Los pequeños botones:
Para éstos, tomé dos conos, que luego me incorporé. Para hacer el palo, también he añadido un cilindro, que tiene un diámetro de 0,18 cm, por lo que cabe en el 0,2 hoyos del cm. Para la longitud de la vara, tomé el espesor del círculo mayor: 0,3 cm; y el espacio entre el centro y el círculo exterior: 0,325 cm. Luego añadí 0,1 cm para hacer que vaya en el hoyo y terminó con una longitud total de 0,725 cm, lo que la altura total de los mandos de 1.033 cm.
Los granos pequeños:
Los pequeños granos son básicamente sólo esferas de 0,4 cm, con un agujero de a través de 0,19 cm el medio, por lo que caben exactamente sobre los palillos.
El palo:
Se trata de un cilindro con una longitud de 3,5 cm y un diámetro de 0,18 cm, lo que es posible que gire de los orificios de 0,2 cm.
