Paso 3: Cortar las piernas
1. las piernas van a ser 30" de longitud. Vas a tener que hacer cortes compuestos por lo que la pierna se flare y extensión de la viga principal. Si es más fácil para usted cortar los ángulos compuestos en primer lugar puede cortar 1 "x 4" x 6" placas hasta 3' pies de largo.
2. usted necesitará la cuchilla 15 grados de inclinación y luego inglete a 15 grados así y hacer cortes en 4 de los tableros. Luego ajuste su inglete a 15 grados los cortes de camino y hacer frente de las otras 4 tarjetas.
3. ahora mida sus tablas a 30" de longitud y hacer una URL corta en el extremo opuesto con la hoja fija otra vez a 15 grados y el Mitre en los apropiada correspondientes 15 grados.

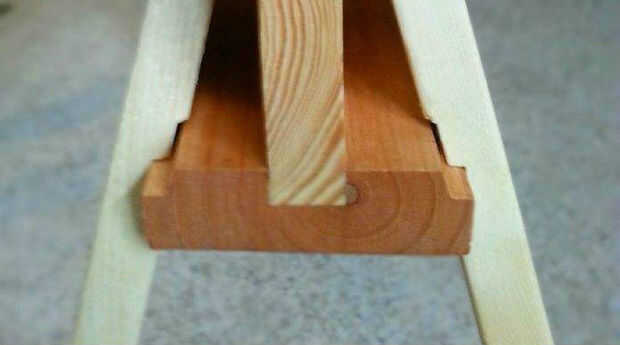

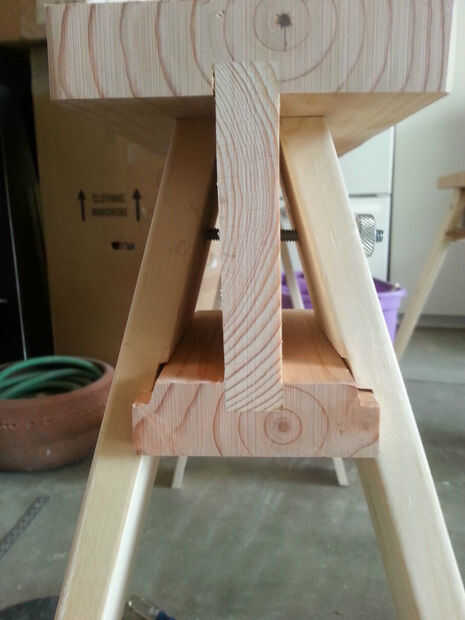

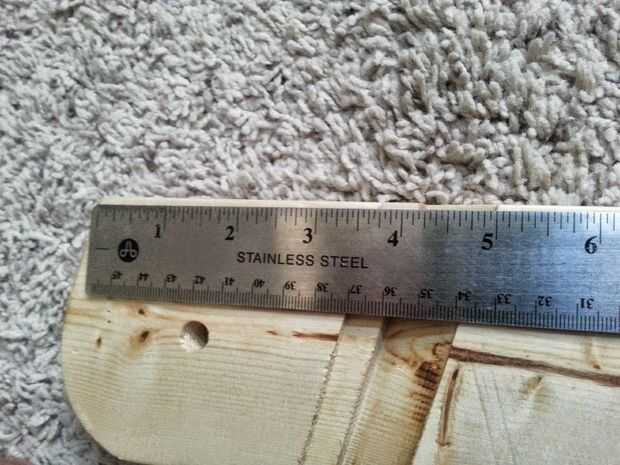

4. con su 3/4" dado las hojas en la Sierra de cortan ahora un dado 5" de la parte superior de cada tablero a una profundidad de 1/4". Cinco pulgadas desde la parte superior debe alinearse con la parte inferior de la ayuda de la pierna. El corte nuevo es paralelo a la parte superior de la Junta por lo que se ajusta a la barbilla para el tablero de soporte de pierna. Observe el corte y ajuste en las imágenes.

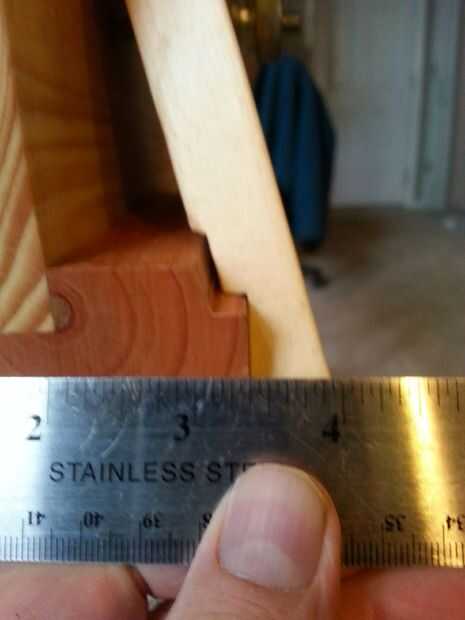

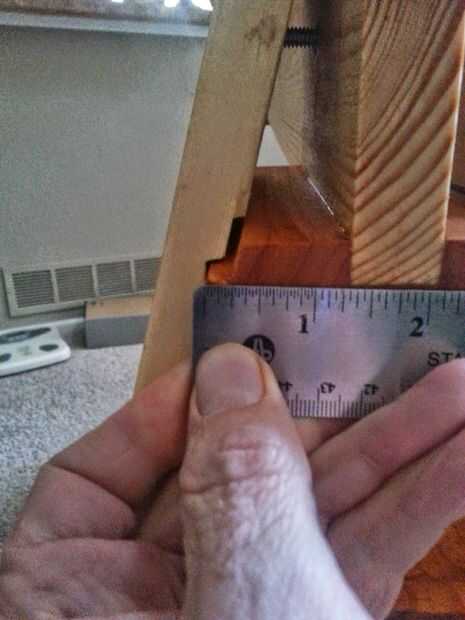

5. ahora dado la sección que corresponde con el ángulo de corte en la ayuda de la pierna a una profundidad de 1/16". Observe el corte y ajuste en las imágenes.
6. en este momento marqué cada pata a su respectiva ubicación en el caballete por la etiqueta ellos 1 a 8. Yo también etiqueta la correspondiente ubicación en el tablero de soporte de pierna.

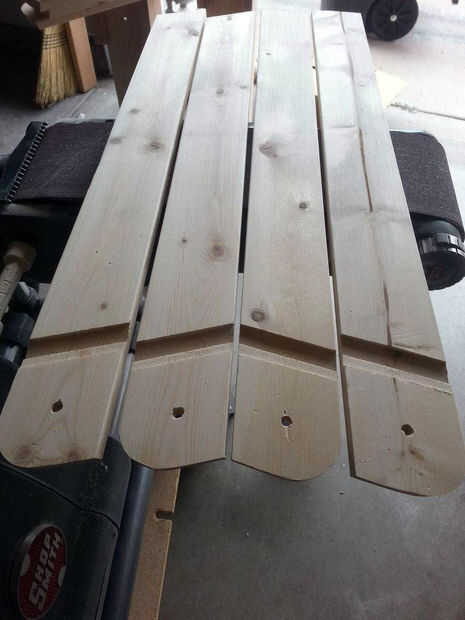

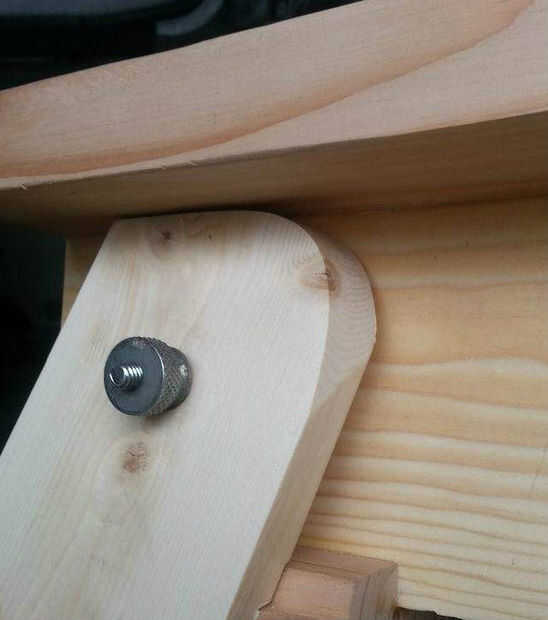

7. usted necesitará alrededor sobre la parte interior superior de cada pata. Para ello encontré que una cerveza de 1/2 puede para ser el diámetro adecuado para usar como plantilla. Si no tienes una pinta de 1/2 puede el diámetro es 3". Asegúrese de que esté dentro de la porción como se ha señalado por el corte de la ranura y luego marque y corte los tableros. Observar la imagen de la can y el dado para una referencia. Después de que haya hecho este corte su lijadora de banda a 15 grados y la arena de la madera restante así alinea muy bien con el corte superior a 15 grados. Empezar a lijar con el ángulo de corte primero para que sepas que ha emparejado el ángulo correctamente.
8. prueba de montaje de todas las piernas y lijado adicional pueden ser requeridos para obtener el derecho de montar.

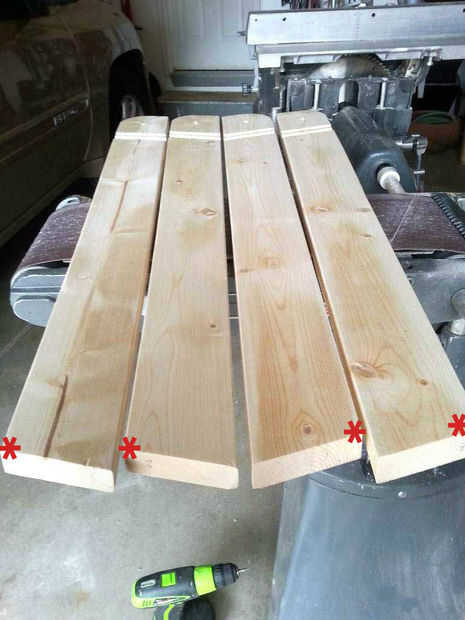

9. ahora usted necesita hacer un cono en el interior de la pierna para que la abrazadera de soporte de aluminio se oculte muy bien cuando se guarde el caballete. Para hacer esta medida y marcar 3/8" en la parte inferior del interior de cada pierna. Ahora mide 24" encima de la pierna y trazar una línea desde esta marca a su marca de 3/8". Ver la imagen con el rojo * como referencia. Quitar esta porción de la pierna y la arena.
