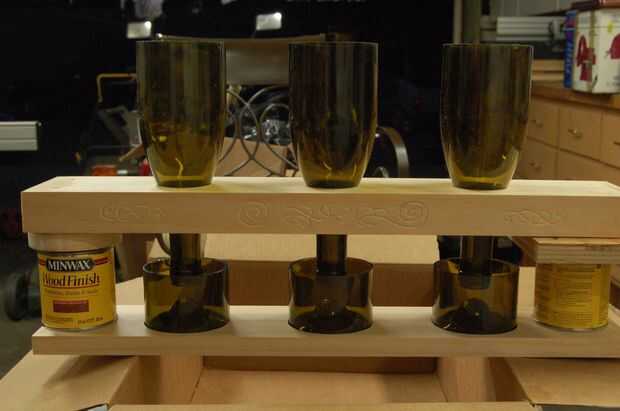

Paso 7: Corte huecos en estantes más bajos para los extremos de la botella
El objeto de este paso es cortar ranuras en los estantes inferiores para asegurar los extremos de la botella. Las ranuras se cortan con una fresadora y plantilla. El procedimiento detallado es:
1. determine el diámetro de los huecos. En primer lugar, medir cada extremo de la botella en dos lugares con una pinzas de disco. Este ejercicio revela que las botellas no son redondas. Nuestra botella típicamente difieran de 0.030 a 0.040." A continuación los datos de medición de la botella se utilizan para elegir un diámetro de recreo que se ajuste a todos los extremos de la botella. En nuestro caso, esta dimensión es 3 1/4" y se verifica trazando un círculo un pedazo de papel con un compás y colocar la botella termina sobre el círculo.
2. determine el diámetro de la plantilla de router. En primer lugar, elegir una broca de fresadora y manga de la guía base para montaje. El radio de la plantilla del router depende de los radios de la herramienta y la guía del router. Para encontrar el radio de la plantilla, primero restar el radio bit desde el radio del recreo deseado para encontrar el radio del eje de la herramienta (router). A continuación, agregue el radio de la manga de la guía para el radio del eje de herramienta para dar el radio de la plantilla. Escribir estas medidas en un pedazo de papel y dibujar un esquema para asegurar que se haga correctamente. En nuestro caso, el diámetro de la herramienta, el manga y la plantilla es de 3/8" 5/8" y 3 1/2", respectivamente.

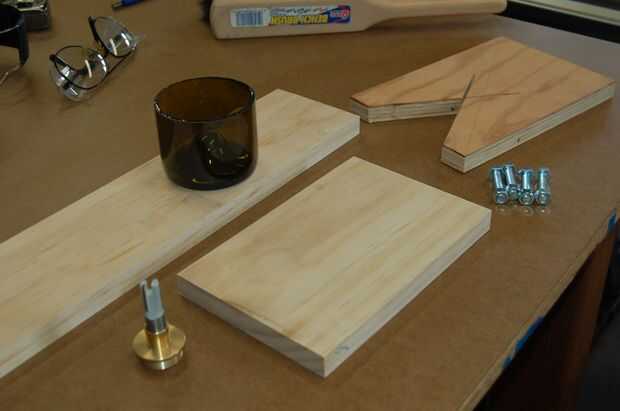

3. prepare el receso corte plantilla stock y marque el orificio de la plantilla de router. En primer lugar, encontrar un pedazo de chatarra para la placa de soporte---en nuestro caso la botella corte luneta---y corte un trozo de material para la plantilla de router. A continuación, localice el centro de la acción de la plantilla y marque las líneas centrales verticales y horizontales. Por último, usar un compás para dibujar el círculo plantilla centrado sobre la población.

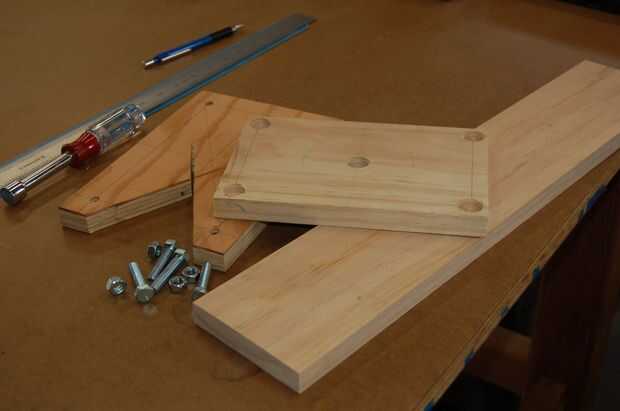

4. Marque la ubicación simétrica de cuatro pernos de sujeción de 1/4". La plantilla de corte está diseñada para emparedado el estante inferior entre la plantilla y una placa de respaldo, que a su vez, está sujeta a una mesa de trabajo. Por lo tanto, los pernos de sujeción deben ubicarse de tal manera que la bandeja inferior puede caber entre ellos. Además, un método de referencia de centro debe utilizarse para tener en cuenta las diferencias en las dimensiones de la acción de la plantilla y placa de refuerzo. Una vez que los agujeros de los tornillos de sujeción están marcados en los valores de la plantilla, el procedimiento se repite para la placa de soporte.

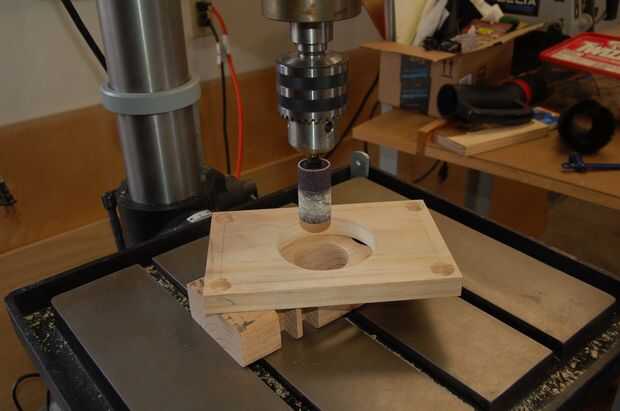

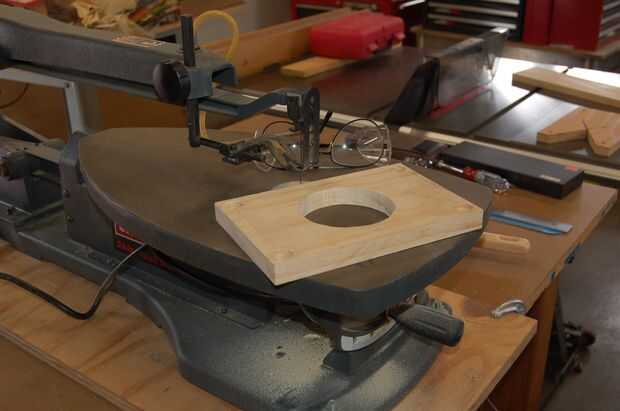

5. Corte el orificio de la plantilla de router. Comienzan por perforar un agujero en el centro de la acción de la plantilla. A continuación, coloque el caldo en una mesa de Sierra de calar y la hoja por el agujero del hilo de rosca. Proceder a cortar el agujero de la plantilla con la Sierra de calar y corte dentro de la línea. A continuación, la arena el agujero al final radio con un tambor de lijar montado en una prensa del taladro.
6. taladro aburrido en los agujeros de perno de sujeción marcados en el paso 4. Se debe tener en cuenta que las cabezas de los pernos y las tuercas se deben empotrar para evitar la interferencia con el movimiento de base del router y para permitir que la plantilla puede ser afianzado con abrazadera para el Banco de trabajo.

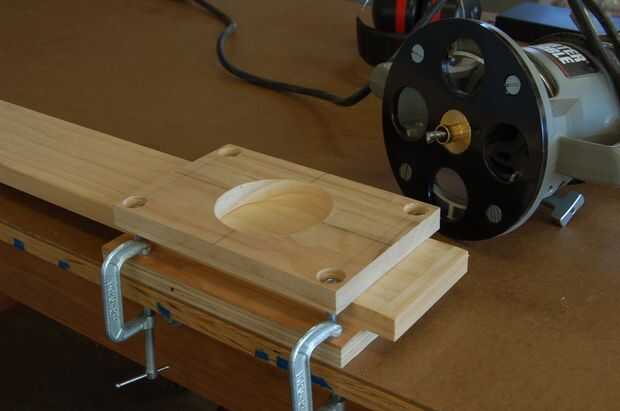

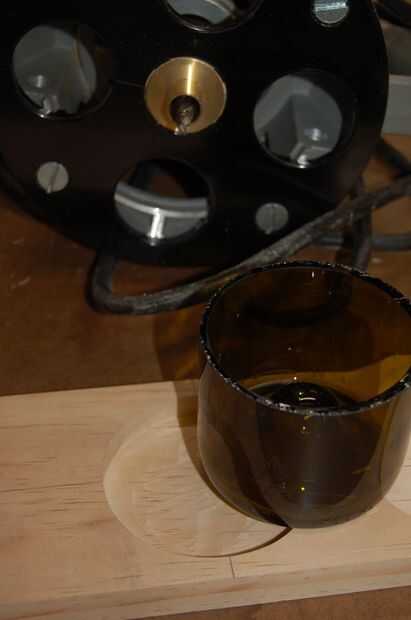

7. prepare el router y realizar una cavidad de prueba. En primer lugar, instale la manga de punta y plantilla de router seleccionado. A continuación, establecer la profundidad de corte agregando el ancho de la plantilla a la profundidad de la hendidura. En nuestro caso la profundidad es 1/2", y el grueso de la plantilla es 3/4. A continuación, corte un pedazo de acción las dimensiones áspero de la un estante inferior para crear una pieza de prueba. La probeta es posteriormente en la plantilla y sujeta por los tornillos de sujeción. La plantilla se fija posteriormente al Banco de trabajo. A continuación, una hendidura se corta con el router. Finalmente, la probeta se quita de la plantilla y un extremo de la botella se utiliza para confirmar un ajuste satisfactorio.

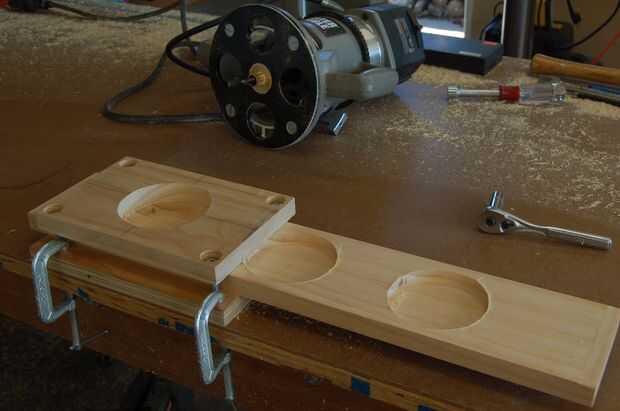

8. Corte la botella final hendiduras en los estantes más bajos. Coloque un estante inferior en la plantilla de corte del hueco. Alinee las líneas centrales de un lugar de recreo para las líneas de centro de orificio plantilla. Fije el estante en la plantilla de corte con los pernos de sujeción y agarre la plantilla para la mesa de trabajo. Cortar el hueco con el router. Quite el estante de la plantilla y repita el procedimiento hasta que se cortan todos seis huecos.
