Paso 1: Diseño + prototipo el sistema de suspensión
Materiales y herramientas:

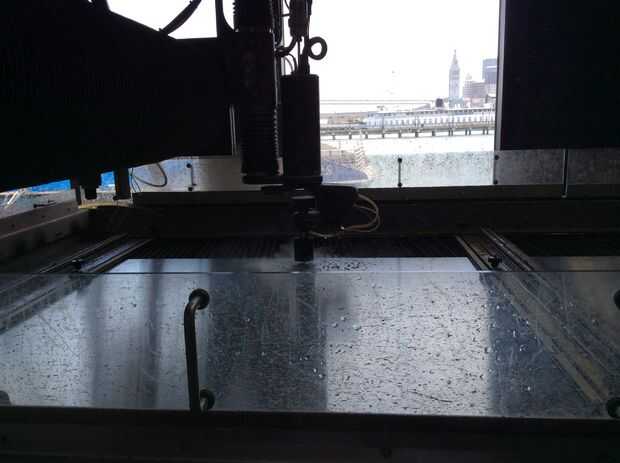

Cortador de chorro de agua OMAX
Software de OMAX diseño/hacer
Software de modelado 3D (Fusion, Inventor, Rhino/Grasshopper)
hoja de 1/16" de aluminio 4 x 4'
Expresiones nuestro sistema consiste en un conjunto de costillas adjuntar a un lomo molido que es electrónica están montados. esa columna vertebral se une entonces a la estructura del edificio.

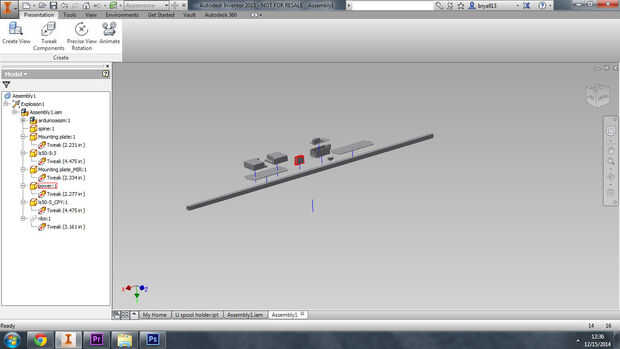

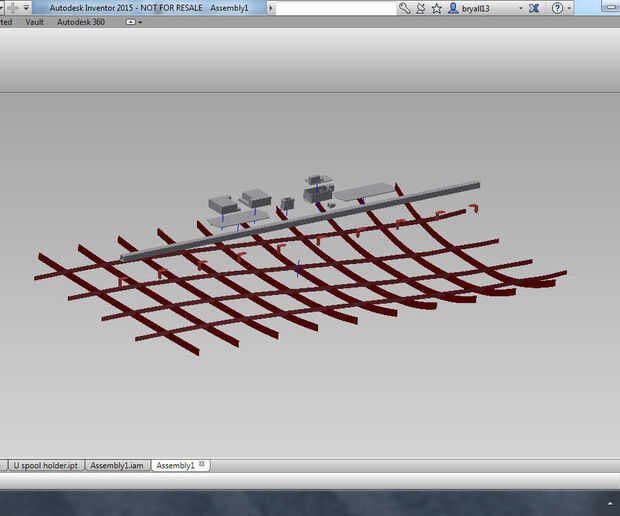

Diseño de la estructura de la rejilla de waffle utilizando un software como fusión 360 de modelado en 3d. Utilizamos una combinación de Fusion360, Inventor y Rhino/GH para el diseño de diversos componentes del sistema. Hemos encontrado que funciona bien trabajando en el paso y yendo hacia adelante y hacia atrás.

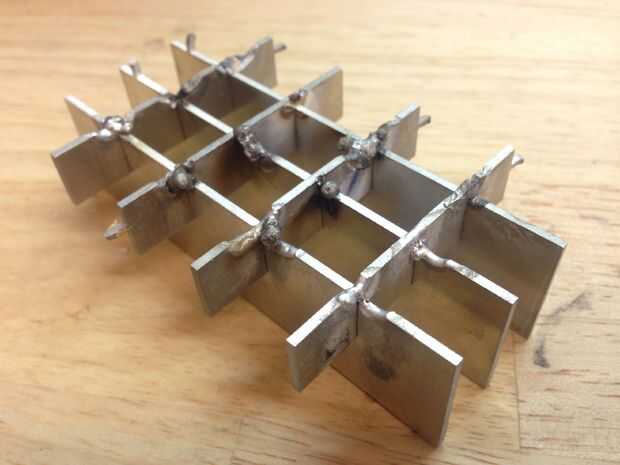

El primer paso fue diseñar un detalle para la conexión de los miembros de somier uno al otro. Nuestros intentos iniciales se centraron en la soldadura ya que necesitamos la conexión rígida del momento para resistir el tormento. Después de unos intentos en aluminio fino de soldadura de TIG fallidos decidimos ir con un sistema de sujeción mecánica.

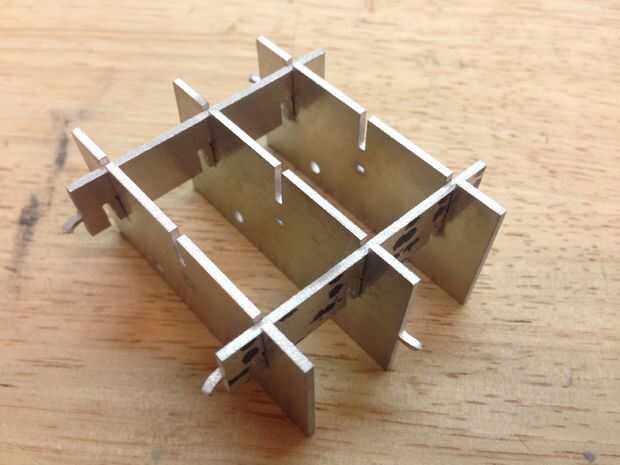

Con la precisión del chorro de agua hemos sido capaces de diseñar un sistema de cam permanint. Una muesca y cierre bolsillo se corta en el miembro transversal profundo. La muesca correspondiente y cam se corta en los apoyos laterales más delgados. Las piezas encajan con un ajuste suficiente tolerancia para mantener los ángulos de 90 grados.
Después de que las partes estén sentadas un destornillador se inserta en la leva para fijar la estructura en el lugar permanentemente.
