Paso 3: 3D diseño - crear el bucle
- Haga clic en el rectángulo en la barra de herramientas
- Mueva el ratón a un punto áspero en el medio del borde superior de la letra L. Haga clic en y mantenga el ratón y dibuje un cuadrado aproximado n en esa superficie. El indicador de la dimensión en la esquina inferior derecha aproximadamente debe leer 6", 4,8". Suelte el ratón.
- Haga clic en la herramienta empujar/tirar de la barra de herramientas.

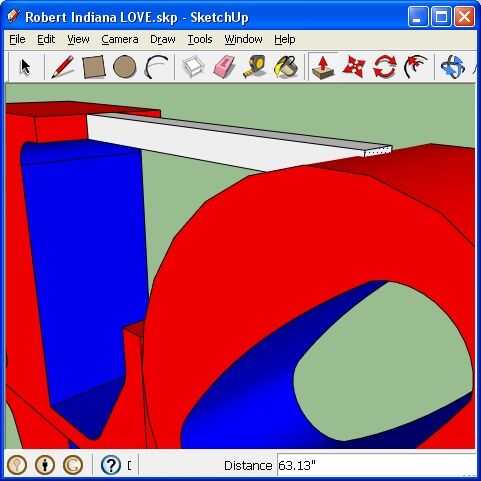

- Haga clic en el rectángulo creado anteriormente y mueva el ratón para sacar el rectángulo en una barra que golpea la letra O. Pulse otra vez para bloquear la barra.
Ahora tienes una barra en el modelo donde se puede conectar el circuito a.

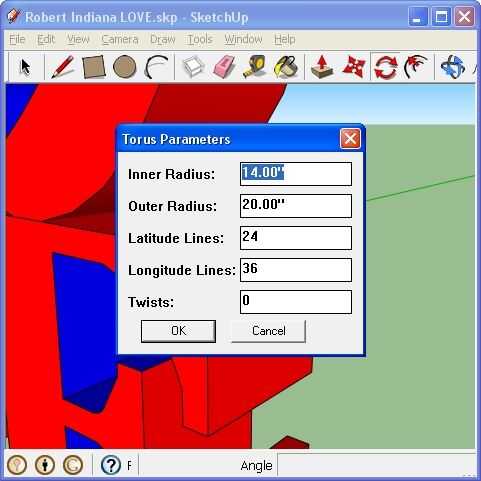

- Haga clic en dibujo - Toro y escriba lo siguiente en el cuadro de diálogo:
- Radio interior: 14,00"
- Radio exterior: 20,00"
- Haga clic en Aceptar. El toro recién creado seguirá los movimientos del ratón.
- Mueva el ratón hasta el borde superior derecho de la letra E y haga clic en para cerrar el toro allí.
Esto puede parecer una posición impar para el bucle, pero en realidad facilita la rotación precisa del objeto en su orientación final:

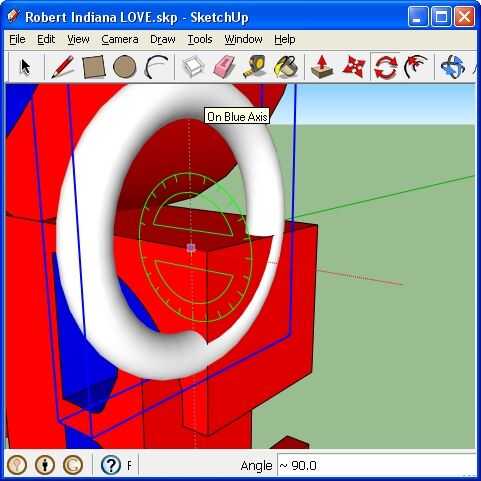

- Haga clic en la herramienta Rotar en la barra de herramientas y reorientar el objeto. Trabajar con la herramienta Rotar puede necesitar un poco de práctica y tendrá varias rondas para entender cómo funciona la herramienta. La rotación exactamente 90 grados es más fácil cuando usted primero bloquea la herramienta gira a uno de los tres bordes perpendiculares de la letra E. También deben prestar atención a las sugerencias que aparecen al mover el ratón.

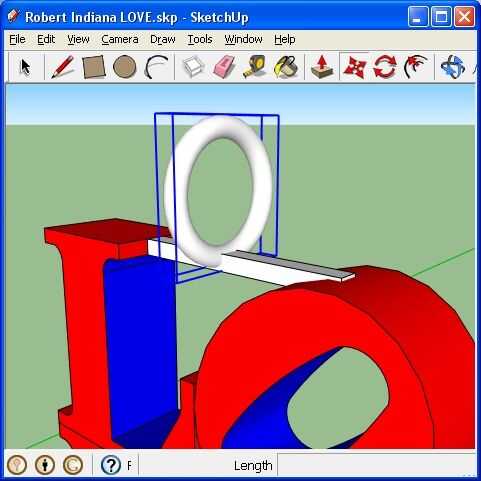

- Cuando esté satisfecho con la orientación, haga clic en la herramienta mover en la barra de herramientas y mueva el objeto a la mitad de la barra creada anteriormente. Otra vez esto puede necesitar un poco de práctica para entender el funcionamiento de la herramienta mover.
El modelo está completo. Guarde el archivo. Para el procesamiento en un proveedor de impresión 3D. también es necesario exportar el modelo en un formato diferente:
- Haga clic en archivo - exportar y guarde el archivo en la "COLLADA /. Formato DAE". Ahora puede cerrar Sketchup.
