Colector de polvo ciclón mini cubo (3 / 7 paso)

Paso 3: La primera etapa - tapa

Antes de comprar cualquiera de lo accesorios, asegúrese de comprobar su aspiradora flex extremo de la manguera y comprar los accesorios de diámetro apropiado que se ajuste entre ellas (no todas las aspiradoras tienen la misma mangueras de diámetro y extremos).

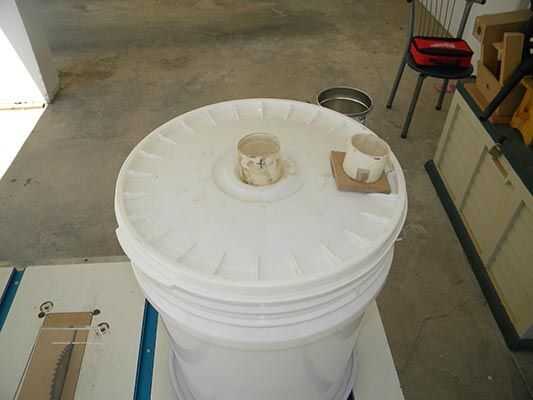

Tomar la tapa de plástico iluminada y abrir un agujero en su centro, el mismo diámetro con su carpintero de tubería (esta es donde se ajusta el tubo largo) y un agujero en el extremo de la tapa (es donde irá el codo).

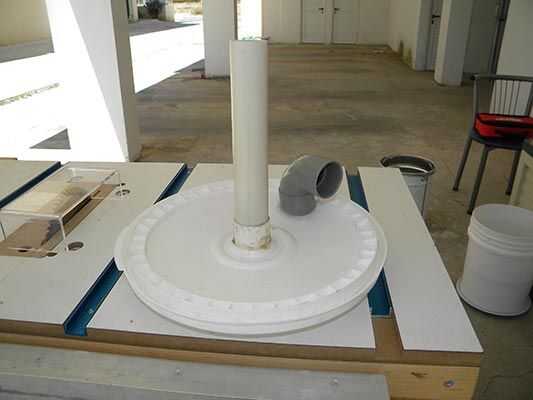

El primer carpintero medio de epoxy en el orificio central de la tapa superior plástica - esto es donde encajará el tubo largo (utilizar PVC pegamento para unir los dos si tiene o epoxy), asegúrese de que el carpintero de la pipa es perpendicular con la tapa.
Usted puede cortar el tubo mucho más corto de este último y después de la primera prueba si te está metiendo polvo su aspiradora, normalmente nos debe ir profundo como se encuentra el anillo de madera.

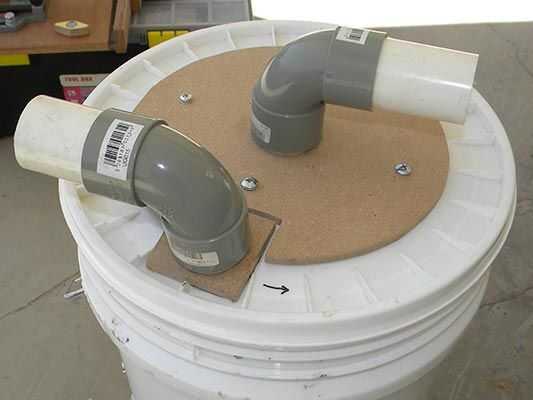

De epoxy el segundo carpintero de tubo en el orificio lateral del mismo modo la mitad dejando saliente igual a cada lado. Después se seca, entra en el bajo lado 90 grados codo montaje teniendo la conexión apuntando paralela a las paredes del cubo plástico (lado). Esto le dará la acción circular de giro ciclónico a la entrada de polvo.
Asegurarse que no hay vacantes - si cualquiera las siente con algunas epoxi o silicona.

Modificación opcional:

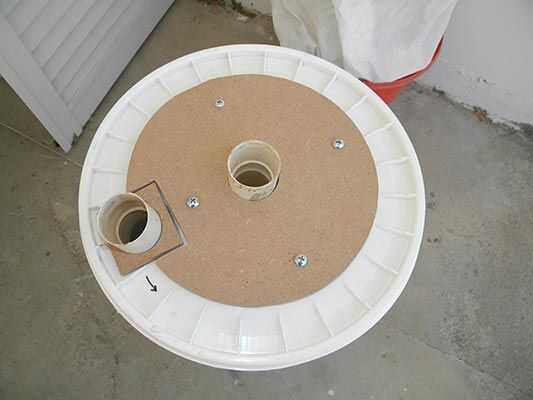

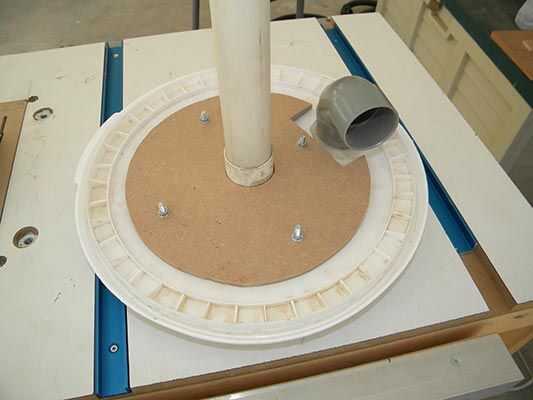

En el caso de la tapa superior plástica es suave como el mío era, he añadido dos MDF más círculos de 22cm (8.5") de diámetro y 6mm (1\8") grueso para que lo apoyen. Los círculos de madera ir sobre y debajo de la tapa de plástico y los atrevidos entre ellos con pernos/tuercas/arandelas de 4.

Esto me da también la fuerza extra y la ventaja en el caso que quiero añadir dos más 90 grados codo conexiones en la tapa superior del cubo de plástico y correr más tubos de PVC por lo que se reduce al mínimo el uso de mangueras flexibles y mejora la caída total de flujo y presión.
