Cohete propulsor caracterización, C++ Excel automatización, Boost propiedad árbol y el registrador de TC (4 / 8 paso)

Paso 4: Caracterización de propulsor...

Una vez que un conjunto de tres o más archivos han sido capturados por el software registrador de TC, use TCLogger2Excel para abrir los archivos en Microsoft Excel y generar un & n números y un promedio entregan ISP.

El resto del artículo se centrará en el propio código de software de TCLogger2Excel. Si sólo estás interesado en utilizar el software, y no en modificarlo o aprender de él puede obtener una copia previamente construida de TCLogger2Excel.exe desde el siguiente enlace en github: TCLogger2Excel.exe

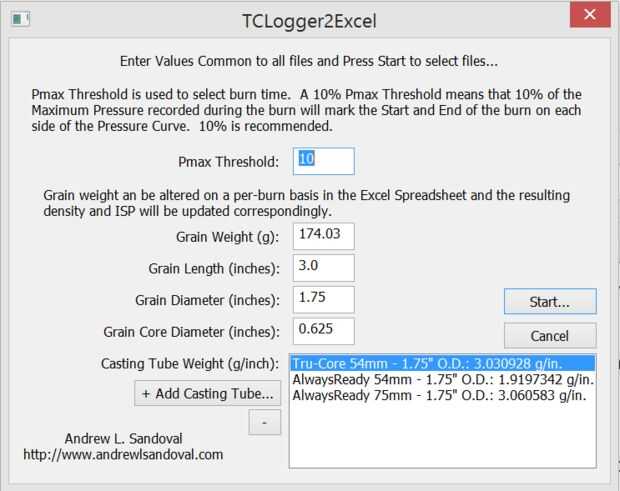

Simplemente ejecute TCLogger2Excel.exe e introduzca los parámetros solicitados. A continuación una breve explicación de cada uno:

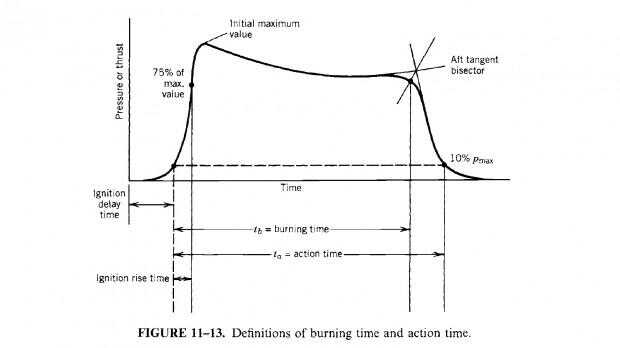

  1. Umbral de pmax - este es el porcentaje de la presión máxima de la caja (Pc) utilizado para determinar el tiempo de la quemadura. Sutton (Ver figura 12.13 "Definición de quema y acción tiempo") recomienda 10% Pmax para el "tiempo de acción". Sutton además recomienda el uso de la "popa tangente mediatriz" para marcar el final de la quemadura. Hemos encontrado que con nuestros motores pequeños simplemente usando 10% Pmax trabaja la mayor parte del tiempo.
    Un enlace a la imagen del libro de Sutton está disponible aquí:

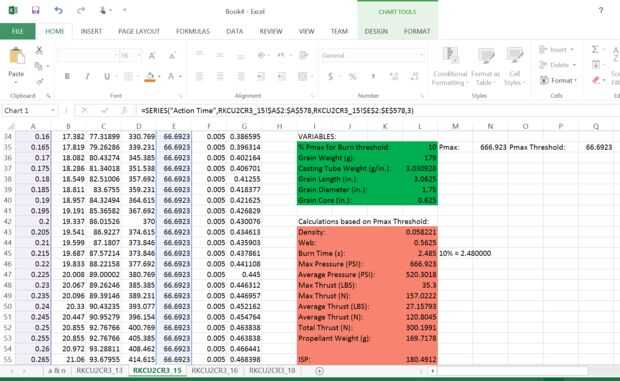

  2. Peso de grano en gramos - peso cada grano antes del montaje del motor. Poner aquí el peso promedio. Más tarde, en la hoja de cálculo para cada quemadura, puede actualizar el valor del peso individual de grano para resultados más exactos de la ISP.
  3. Longitud de grano en pulgadas - para un grano neutro, solo 54mm que esto debe ser cerca de 3 pulgadas si la base es 5/8". Ajuste como sea necesario para sus propósitos.
  4. Diámetro del grano en pulgadas - este es el diámetro exterior del grano o el interior diámetro del tubo del bastidor.
  5. Diámetro de la base de grano en pulgadas - este es el diámetro de la base. Utilizamos 5/8" para todas nuestras pruebas.
  6. Peso del tubo de fundición - este es el peso del tubo de fundición en gramos por pulgada. Este peso se resta el peso del grano para la determinación de ISP.

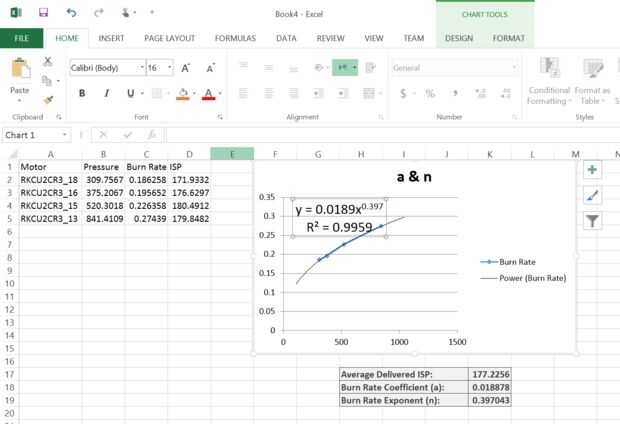

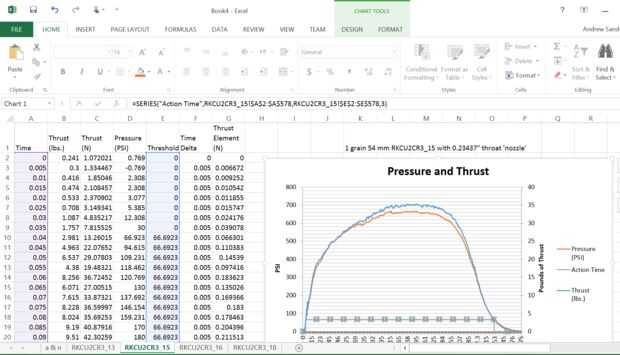

Una vez que se establecen estos parámetros, haga clic en Inicio para seleccionar archivos. Después se seleccionan los archivos se importarán los datos en Microsoft Excel (2010 o posterior). Cada archivo tendrá su propia ficha y se empuje propio y gráfico de presión que muestra la línea de Pmax seleccionada en el #1. Si hay 3 o más archivos de un una hoja de cálculo de n se genera con la línea de gráfico y la tendencia de tasa de quemadura y mostrando el quemar tasa coeficiente (a), quemadura tipo de exponente (n) y promedio entregado ISP.

Nota: Los valores introducidos anteriormente se guardarán en el registro y utilizados como los valores predeterminados para la siguiente ejecución.
