Cohete del modelo con cámara de video llavero HD horizontal (4 / 11 paso)

Paso 4: Medición de los cortes

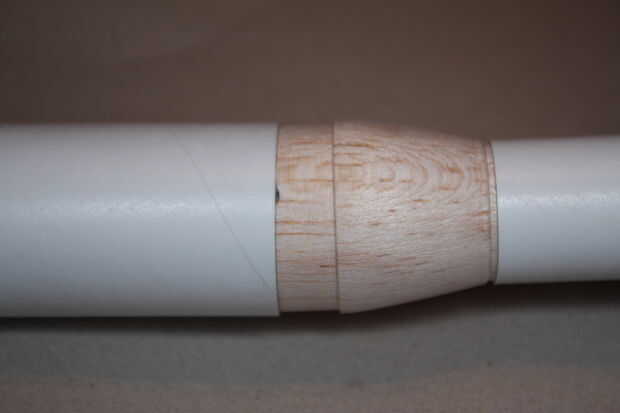

Esto requerirá algunos de medida y juicio para obtener un buen ajuste.  Trabajamos con tres piezas del kit del cohete en los pasos siguientes.  El cono de nariz es como suena, la madera nariz del cohete.  La Bahía de carga útil de tubo es el tubo de cartón para contener la carga.  La Bahía de carga base es la pieza de madera que une la bahía de carga útil para el cuerpo del cohete. En un extremo tiene un diámetro mayor que el otro extremo.

El cono de nariz de madera y base de madera carga Bahía ocupan mucho espacio en el tubo de la bahía de carga útil cuando todo es.  Esto no es suficiente espacio para la cámara para adaptarse. Algunos cortaremos la madera de cada pieza para dejar espacio para la cámara dentro del tubo de la bahía de carga útil.

Marque la base de la bahía de carga útil y el cono de nariz.

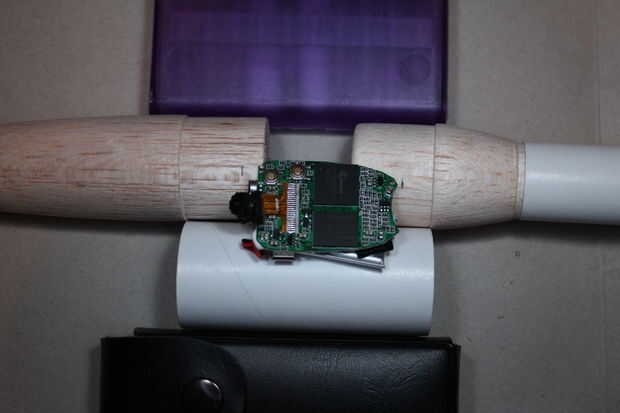

Coloqué las piezas juntos al lado de cada uno y les coloca como si se reunieron para tener una idea del espacio que necesito para borrar. Coloqué la cámara sobre las piezas, aproximadamente 1/2 pulgada de donde el tubo de carga Bahía descansaría sobre la base de la bahía de carga útil.  Puesto que la base de la bahía de carga útil se pega firmemente en su lugar, decidí cortar más madera de esta pieza. Usar un lápiz, marque un punto 1/2 pulgada de donde el tubo se apoya contra la base.  Esto significa que habrá 1/2 pulgada de madera a la izquierda para fijar el tubo a la base.  Luego marqué en el cono de la nariz justo encima de donde el micrófono de la cámara tiene (plata) en aproximadamente 11/16" de donde el tubo se apoya contra el cono de nariz.

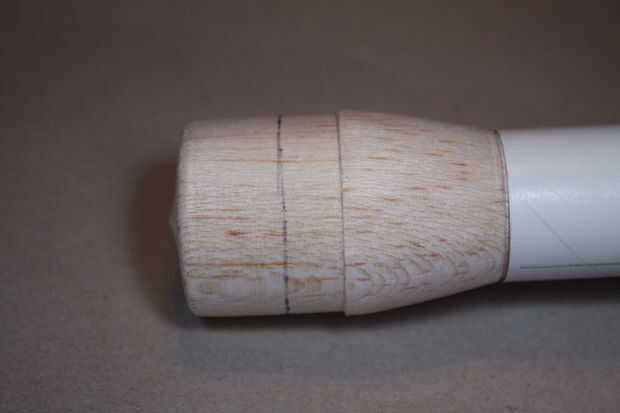

Deslizando el tubo de carga hasta la marca que hice en la bahía de carga base, luego usé el tubo para dibujar una línea alrededor de la madera para utilizar como guía de corte.
