Coche Pi3 frambuesa Dash Cam (1 / 7 paso)

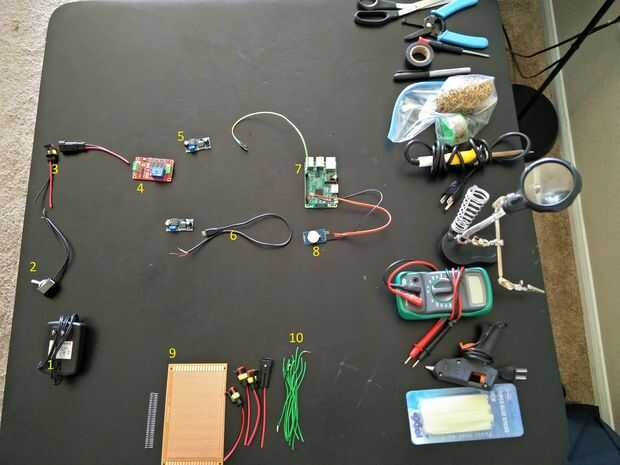

Paso 1: Terminó comprando el siguiente hardware

1) 12V 2amp verrugas de pared - esto es principalmente para simular la batería del coche durante mi desarrollo y prueba de esfuerzo.

2) 12V Dc interruptor de encendido-apagado. Puede ser útil cuando sea necesario, pero opcional.

3) tapones para fácil instalación y ajuste rápido.

4) módulo de Temporizadores multifunción autobloqueante relé PLC ciclo DC 12V de Ebay - esto le dará 2 min retraso físico apagado para el Raspberry Pi.

5) 2 LM2596 paso hacia abajo módulo convertidor DC-DC Buck - uno para convertir voltaje de coche de 12V a 5V para encender Raspberry Pi y el otro - 12 a 3, 3V para conectarse a uno de los pines de entrada GPIO [esto se utilizará para indicar vuelta encendido/apagado de motor de coche 12V]

6) micro USB cable, corte y entonces se soldar a uno el LM2596 regulador de voltaje.

7 Pi3 frambuesa

8) módulo RTC - ds3231. Mantener tiempo de frambuesa pi... Nota Cuando se instala en el coche hay ninguna manera para que poder mantener el tiempo a menos que este módulo. También podemos ir sin este módulo, pero esto hace la vida mucho más fácil tener los archivos organizados y tienen las marcas de hora correcta.

9) tablero del PWB universal para unir todos los componentes en un diseño limpio.

10) calibre 22 cables para soldar los componentes.

11) USB Web Cam - desde la tabla de compatibilidad aquí. No utilice frambuesa Pi módulo de cámara ya que estaba preocupado por la longitud del flex cable para utilizarse con el puerto CSI. También compró un alargador de USB como en mi caso, se exige más de 2 metros de alambre.

12) 32 GB tarjeta micro SD - casi 4-5 GB se utilizará para el sistema operativo y tener al menos 20 GB restantes para tienda de 50 horas de vídeo [calidad DVD]
