Coche de RC de Szabo (control de PWM de velocidad Android) (3 / 5 paso)

Paso 3: Conexión de los módulos

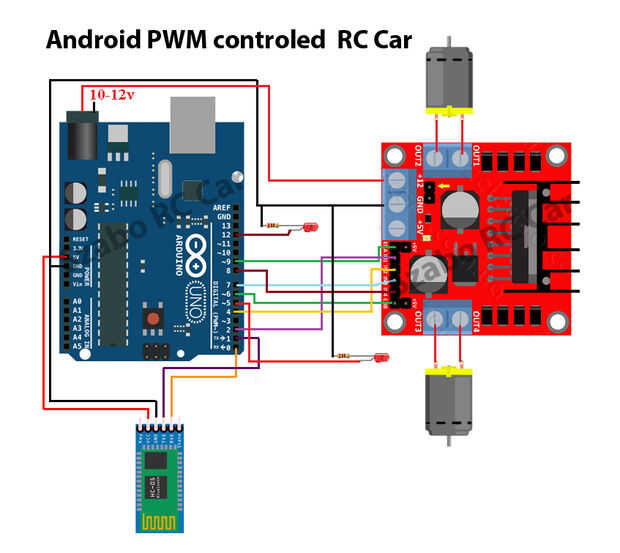

Después de tener todos los componentes, puede conectar los módulos.

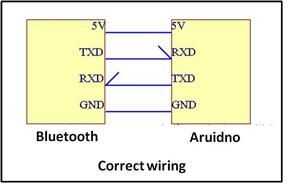

El módulo de HC-05 se alimenta del Arduino con 5V.
El módulo L298N es alimentado directamente de las baterías.
Las GNDs deben conectarse entre sí.
Los LED son para dirección frontal de luz y al revés claros.
También puede Agregar un cuerno al pin 13, cualquier módulo de los sonidos que desea instalar y un regulador de voltaje, porque los módulos de sonido generalmente trabajan con 3V (usted puede Agregar 3 diodos antes: 5V - 3x0.7V = 3V). El módulo de cuerno debe ser conectada entre el pin 13 y GND.

Usted puede encontrar muchas descripciones de cómo funciona el:
L298N módulo: https://www.bananarobotics.com/shop/How-to-use-the... Arduino Uno: www.arduino.cc
