Coche de Pinewood derby con las linternas de trabajo (5 / 6 paso)

Paso 5: El trabajo eléctrico

Hay muchos otros instructables sobre cómo cablear los LEDs por lo que no voy a entrar en detalles sobre cómo hacerlo. LEDs para principiantes es una buena instrutable para aprender cómo conectar los LEDs. Debe determinar qué LEDs quieres usar y qué tipo de baterías puede caber en el coche. Elegí cablear los LEDs en paralelo por lo que sólo necesitaba 4.5v para los. He utilizado 3 baterías AAAA que se encuentran dentro de las baterías de 9v. (Si caben AAA o AA las baterías durarán más). Los LEDs tenían tensiones diferentes así que tuve que usar varias resistencias para que el circuito funcione.

Actualización ***

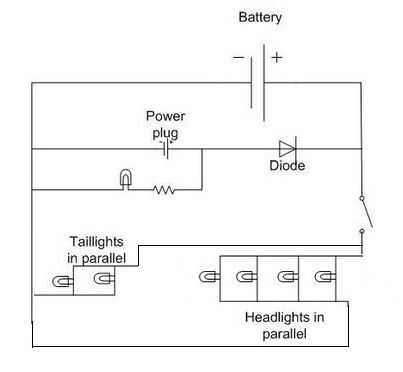

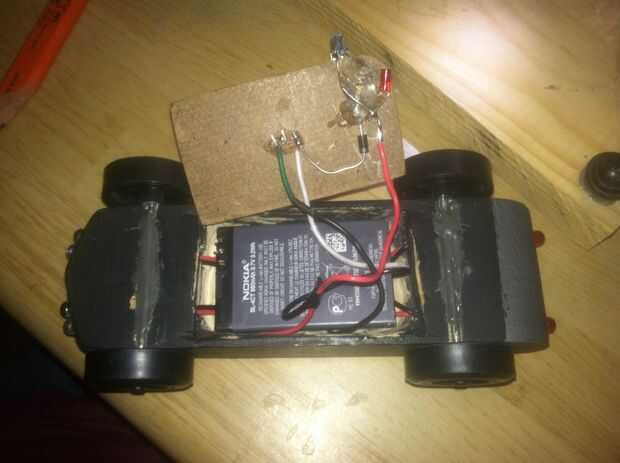

Había construido este coche con baterías de uso individual. Cuando las baterías murieron fue inútil. Decidí reconstruir el circuito con una forma de batería de un teléfono antiguo. También obtenido el enchufe de teléfono así que puedo usar el cargador del teléfono para recargar la batería. Hice un diagrama del circuito para mostrar el circuito. Hay un extra LED que se ilumina cuando se conecta en el cable de alimentación. He puesto la clavija de red en el borde de la cubierta inferior.
