CNC ruteados lápidas (3 / 9 paso)

Paso 3: Preparar ShopBot corte archivo (s)

Una vez que tengas el archivo dxf, de importación en el software para el ShopBot. La mejor opción es el VCarvePro. Este software puede resaltar uno o varios objetos y crear una trayectoria de herramienta de corte. También puede selecciona la herramienta de corte y la profundidad de corte.

En VCarvePro empezar ajustando su tamaño de material y espesor. Tenga cuidado donde la x, punto de origen y es así que cuando vayas a cortar sus coordenadas coincidan. Para cortar unas pocas líneas de texto siguen estos pasos:

-seleccionar el texto

-abrir la pestaña de trayectoria de herramienta y seleccione una profundidad de corte (0,15" es una buena opción)

-elegir un "bolsillo" para el texto. Un bolsillo significa que desea que todo el material dentro de las líneas a ser eliminado. (Utilizas un perfil a cortar en una línea). Puesto que los tamaños de herramientas por defecto 1/2" y 1/4" debe introducir su propia herramienta personalizada para una 1/8" bits. La velocidad por defecto generalmente es rápido para la espuma del corte, usted debe disminuir hasta 50% al 75% del valor por defecto RPM (5000-8000 RPM es aceptable). La velocidad de avance para el texto de 5 pulgadas por minuto funciona bien. Sin embargo, usted conseguirá probablemente todavía algunos bordes difusos que pueden fijarse cepillándolas suavemente con un cepillo de dientes, tal vez de los difuntos.

-crear la ruta de corte y ve el camino de la herramienta (como se ve en la foto) así que no sorprende por lo que hace la máquina. La trayectoria de herramienta de exportación para el ShopBot.

-Repita lo anterior para cada objeto o grupos de objetos que desee cortar. Se pueden combinar objetos si desea, pero manteniéndolos separados permite más flexibilidad, cortes de práctica, cambios de herramienta, etc..

-He añadido otros dibujos en las lápidas que corte como una simple línea de dibujo de un cuervo

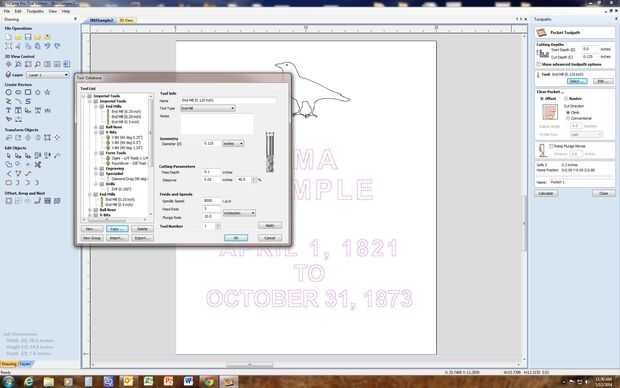

Las fotos muestran la configuración de la fresa de 1/8 pulgadas de bits y su velocidad y federan, seguido por el camino de corte calculado.
