Paso 1: Materiales y diseño
1 x - NeoPixel de Adafruit 12 aro
1 x - Adafruit Gemma microcontrolador (ahora en V2)
1 x - batería LiPo pequeña
3 x - 1" largo cubierto cables
1 x - 6 "x 6" x 1/2"losa de PVC
1 x - hierro y soldadura de soldadura
.. .plus sujetadores para conectar las piezas, pintura, acabados y bling surtido para completar la joyería.
Design Notes:

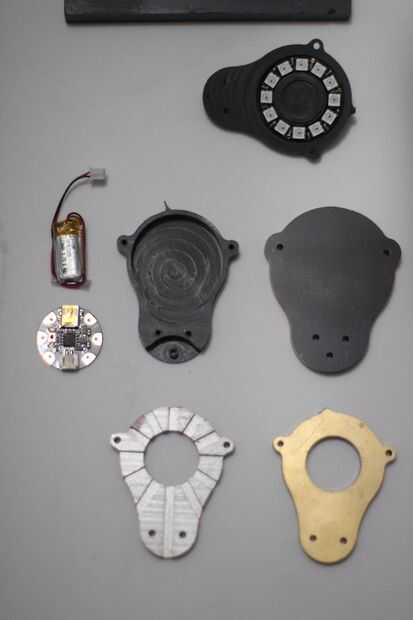

- El anillo de NeoPixel, Gemma microcontrolador y batería LiPo se midieron con un calibrador. El recinto fue diseñado para proteger la electrónica, dejar espacio para la instalación fácil y dar espacio para agregar elementos decorativos externos.
- En el transcurso del proyecto, se utilizaron varios programas de CAM y diseño 3D como una forma de explorar el flujo de trabajo reales. SketchUp y AutoCadLT, Inventor, MasterCAM fueron utilizados en algún momento.

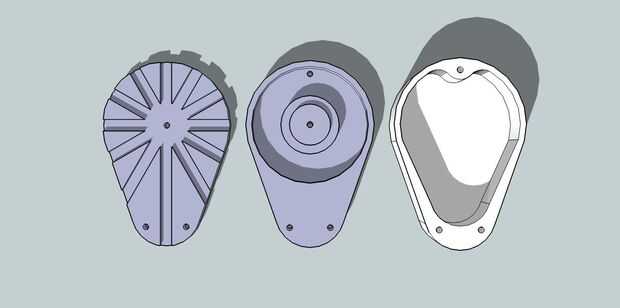

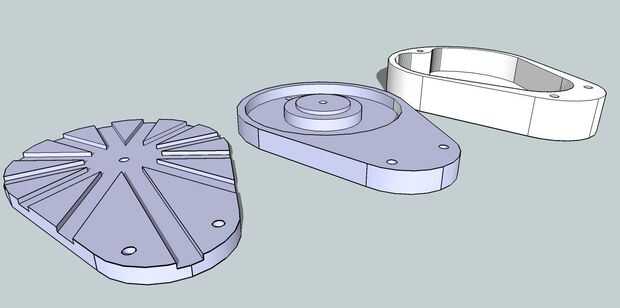

- Los canales radiantes (parte que se muestra a la izquierda en dibujos) pretenden modificar la luz del anillo de NeoPixel. Los LEDs son tan brillantes que puede abrumar a los espectadores y puede "mush juntos" en un solo campo de luz. Los canales funcionan bastante bien, pero con materiales oscuros, un recubrimiento interior de pintura blanca o reflectante puede ayudar a aumentar la distancia el luz viaja. Las diferentes longitudes de los canales proporcionan valiosa información en cuanto la luz puede "conectarse" antes de convertirse en inutilizable. Tenga en cuenta que la pieza fresada dispone de un agujero que no se muestra en este dibujo.
- La parte de "sostenedor del anillo" (centro en el dibujo) ajuste el anillo de NeoPixel perfectamente para que los canales alineación con cada píxel en el anillo. Combinado con los cables de energía, tierra y datos (pasar por los agujeros que no se muestran en los dibujos), el anillo del LED era bastante seguro y alineación seguía siendo confiable después de un día completo de uso de la joyería. El poste central también previene "inercia" de los LEDS y mantiene cada píxel separadas visualmente.
- La bandeja de electrónica (parte derecha en dibujos) proporciona espacio para el microcontrolador de Gemma y una pequeña batería de LiPo. Sensores e interruptores también han sido probados en el mismo espacio en un esfuerzo para hacer la pieza interactiva.
- Las piezas de PVC molidas son bastante claras. Hasta que las formas son refinadas y transferidas a la madera o de metal, todo el conjunto requiere pinturas y bling para indicar su vida como joyería, no un sensor industrial. Pero el proyecto ha dado a varios creadores locales una oportunidad para colaborar en diseño de electrónica, programación, CNC, general y acabado. Es un muy buen resultado para el primer intento, sin embargo.
